單片機屋頂漏水檢測系統PCB原理圖與程序源碼設計資料

[復制鏈接]
ID:312369 發表于 2018-4-20 14:00 | 顯示全部樓層 |閱讀模式
這是我上學期的一個單片機課設
制作的是一個屋頂漏水系統
有完整的AD原理圖以及PCB
測試過的無BUG代碼
希望能夠幫到有需要的同學
不建議直接復制黏貼
希望你能好好參考然后自己做一個

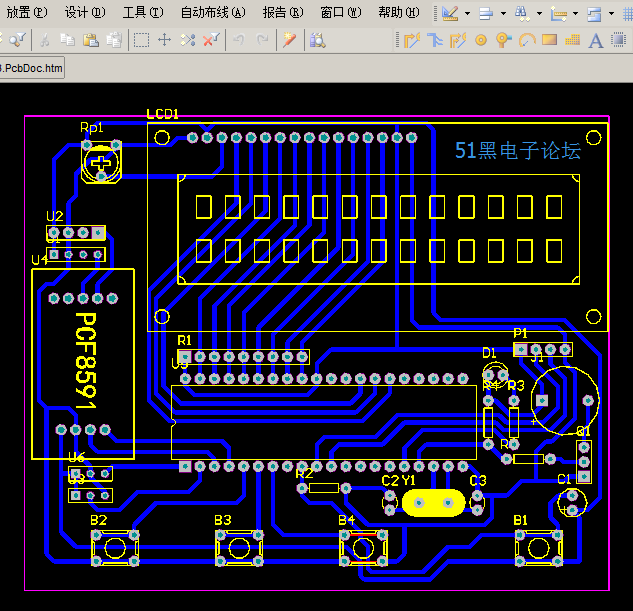

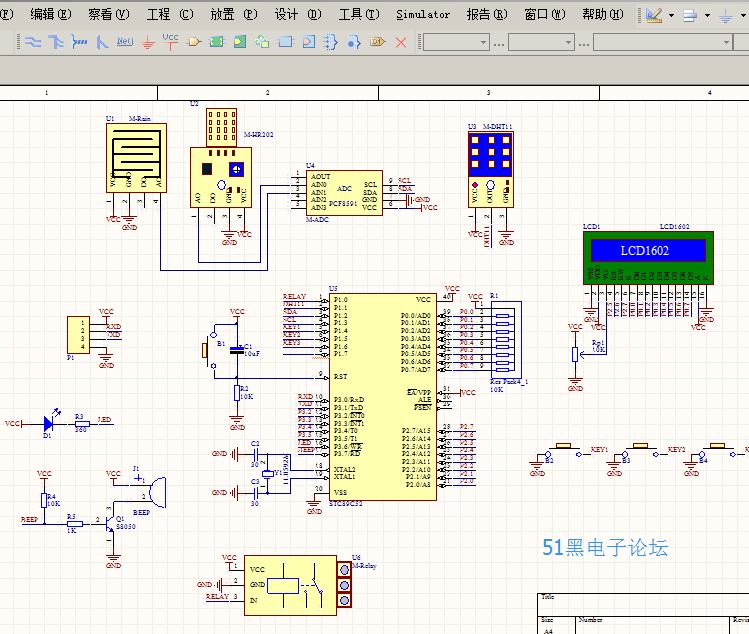

Altium Designer畫的屋頂漏傳感器水原理圖和PCB圖如下：(51hei附件中可下載工程文件)
0.png 0.png 0.jpg

51單片機屋頂漏水檢測系統的源程序如下:
  1. /**********************************************************************
  2. ----------------1.開發環境:Keil v4                                           ----------------
  3. ----------------2.使用單片機型號：STC89C52RC                   ----------------
  4. ***********************************************************************/

  6. #include "main.h"
  7. #include "LCD1602.h"
  8. #include "stdio.h"
  9. #include "PCF8591.h"
  10. #include "DHT11.h"

  12. sbit Key1=P1^4;
  13. sbit Key2=P1^5;
  14. sbit Key3=P1^6;

  16. sbit BEEP=P3^7;
  17. sbit LED=P3^6;

  19. sbit RELAY=P1^0;

  21. unsigned char Show_Temp[30];
  22. unsigned int Time_1Ms,Warning_Time_1Ms;
  23. bit Warning;

  25. void Timer1Init(void);                //1毫秒@11.0592MHz

  27. //****************************************************
  28. //主函數
  29. //****************************************************
  30. void main()
  31. {
  32.         unsigned char num,i;
  33.         unsigned int Set_Value[4]={60,25,100,100};
  34.         unsigned int ADC_Get_value[2];
  35.         unsigned int Type=1;
  36.         LED=1;
  37.         BEEP=0;
  38.         LCD_Init();
  39.         Timer1Init();
  40.         LCD_Write_String(0,0,"Welcome to use!");
  41.         Delay_ms(2000);                 //延時,等待傳感器穩定
  42.         LCD_Clear();
  43.         RH();
  44.         ADC_Get_value[0]=ReadADC(2);
  45.         ADC_Get_value[1]=ReadADC(3);
  46.         TR1 = 1;                //定時器1開始計時
  47.         Time_1Ms=2000;
  48.         while(1)
  49.         {
  50.                 if(Time_1Ms>=2000)
  51.                 {
  52.
  53.                         TR1 = 0;                //定時器1開始計時
  54.                         Time_1Ms=0;
  55.                         RH();
  56.                         sprintf(Show_Temp,"H%02d %02d T%02d %02d",(unsigned int)U8RH_data_H,(unsigned int)Set_Value[0],(unsigned int)U8T_data_H,(unsigned int)Set_Value[1]);
  57.                         LCD_Write_String(0,0,Show_Temp);
  58.                         for(i=0;i<20;i++)
  59.                                         Show_Temp[i]=0;
  60.                         ADC_Get_value[0]=ReadADC(2);
  61.                         ADC_Get_value[1]=ReadADC(3);
  62.                         sprintf(Show_Temp,"R%03d %03dM%03d %03d",(unsigned int)ADC_Get_value[0],(unsigned int)Set_Value[2],(unsigned int)ADC_Get_value[1],(unsigned int)Set_Value[3]);
  63.                         LCD_Write_String(0,1,Show_Temp);
  64.                         for(i=0;i<20;i++)
  65.                                 Show_Temp[i]=0;
  66.                         TR1 = 1;                //定時器1開始計時
  67.                 }
  68.                 num=KeyScan();
  69.                 if(num==1)
  70.                 {
  71.                         Type++;
  72.                         if(Type>=5) Type=1;
  73.                         if(Type==1)
  74.                         {
  75.                                 LCD_Write_String(14,0,"S1");
  76.                         }
  77.                         if(Type==2)
  78.                         {
  79.                                 LCD_Write_String(14,0,"S2");
  80.                         }
  81.                         if(Type==3)
  82.                         {
  83.                                 LCD_Write_String(14,0,"S3");
  84.                         }
  85.                         if(Type==4)
  86.                         {
  87.                                 LCD_Write_String(14,0,"S4");
  88.                         }
  89.                 }
  90.                 if(num==2)
  91.                 {
  92.                         if(Type==1)
  93.                         {
  94.                                 Set_Value[0]-=1;
  95.                                 if(Set_Value[0]<=0) Set_Value[0]=255;
  96.                         }
  97.                         if(Type==2)
  98.                         {
  99.                                 Set_Value[1]-=1;
  100.                                 if(Set_Value[1]<=0) Set_Value[1]=255;
  101.                         }
  102.                         if(Type==3)
  103.                         {
  104.                                 Set_Value[2]-=10;
  105.                                 if(Set_Value[2]<=0) Set_Value[2]=500;
  106.                         }
  107.                         if(Type==4)
  108.                         {
  109.                                 Set_Value[3]-=10;
  110.                                 if(Set_Value[3]<=0) Set_Value[3]=500;
  111.                         }
  112.                 }
  113.                 if(num==3)
  114.                 {
  115.                         if(Type==1)
  116.                         {
  117.                                 Set_Value[0]+=1;
  118.                                 if(Set_Value[0]>=255) Set_Value[0]=0;
  119.                         }
  120.                         if(Type==2)
  121.                         {
  122.                                 Set_Value[1]+=1;
  123.                                 if(Set_Value[1]>=255) Set_Value[1]=0;
  124.                         }
  125.                         if(Type==3)
  126.                         {
  127.                                 Set_Value[2]+=10;
  128.                                 if(Set_Value[2]>=500) Set_Value[2]=0;
  129.                         }
  130.                         if(Type==4)
  131.                         {
  132.                                 Set_Value[3]+=10;
  133.                                 if(Set_Value[3]>=500) Set_Value[3]=0;
  134.                         }
  135.                 }
  136.                 if(num!=0)
  137.                 {
  138.                         Time_1Ms=0;
  139.                         sprintf(Show_Temp,"H%02d %02d T%02d %02d",(unsigned int)U8RH_data_H,(unsigned int)Set_Value[0],(unsigned int)U8T_data_H,(unsigned int)Set_Value[1]);
  140.                         LCD_Write_String(0,0,Show_Temp);
  141.                         for(i=0;i<20;i++)
  142.                                 Show_Temp[i]=0;
  143.                         sprintf(Show_Temp,"R%03d %03dM%03d %03d",(unsigned int)ADC_Get_value[0],(unsigned int)Set_Value[2],(unsigned int)ADC_Get_value[1],(unsigned int)Set_Value[3]);
  144.                         LCD_Write_String(0,1,Show_Temp);
  145.                         for(i=0;i<20;i++)
  146.                                 Show_Temp[i]=0;
  147.                 }
  148.                 if((U8RH_data_H>Set_Value[0])||(U8T_data_H>Set_Value[1])||(ADC_Get_value[0]>Set_Value[2])||(ADC_Get_value[1]>Set_Value[3]))
  149.                 {
  150.                         Warning=1;
  151.                         if(U8RH_data_H>Set_Value[0])
  152.                         {
  153.                                 LCD_Write_Char(3,0,'*');
  154.                         }
  155.                         else
  156.                         {
  157.                                 LCD_Write_Char(3,0,' ');
  158.                         }
  159.
  160.                         if(U8T_data_H>Set_Value[1])
  161.                         {
  162.                                 LCD_Write_Char(10,0,'*');
  163.                         }
  164.                         else
  165.                         {
  166.                                 LCD_Write_Char(10,0,' ');
  167.                         }
  168.                         if(ADC_Get_value[0]>Set_Value[2])
  169.                         {
  170.                                 LCD_Write_Char(4,1,'*');
  171.                         }
  172.                         else
  173.                         {
  174.                                 LCD_Write_Char(4,1,' ');
  175.                         }
  176.                         if(ADC_Get_value[1]>Set_Value[3])
  177.                         {
  178.                                 LCD_Write_Char(12,1,'*');
  179.                         }
  180.                         else
  181.                         {
  182.                                 LCD_Write_Char(12,1,' ');
  183.                         }
  184.                 }
  185.                 else
  186.                         Warning=0;
  187.         }
  188. }



  192. //****************************************************
  193. //MS延時函數(12M晶振下測試)
  194. //****************************************************
  195. void Delay_ms(unsigned int n)
  196. {
  197.         unsigned int  i,j;
  198.         for(i=0;i<n;i++)
  199.                 for(j=0;j<123;j++);
  200. }

  202. /****************************************************
  203. 按鍵掃描函數，返回掃描鍵值
  204. ****************************************************/
  205. unsigned char KeyScan(void)
  206. {
  207.   if(!Key3)  //如果檢測到低電平，說明按鍵按下
  208.     {
  209.          Delay_ms(20); //延時去抖，一般10-20ms
  210.      if(!Key3)     //再次確認按鍵是否按下，沒有按下則退出
  211.            {
  212.         while(!Key3);//如果確認按下按鍵等待按鍵釋放，沒有釋放則一直等待
  213.                                 return 3;
  214.            }
  215.         }
  216.   if(!Key2)  //如果檢測到低電平，說明按鍵按下
  217.     {
  218.          Delay_ms(20); //延時去抖，一般10-20ms
  219.      if(!Key2)     //再次確認按鍵是否按下，沒有按下則退出
  220.            {
  221.         while(!Key2);//如果確認按下按鍵等待按鍵釋放，沒有釋放則一直等待
  222.                                 return 2;
  223.            }
  224.         }
  225.   if(!Key1)  //如果檢測到低電平，說明按鍵按下
  226.     {
  227.          Delay_ms(20); //延時去抖，一般10-20ms
  228.      if(!Key1)     //再次確認按鍵是否按下，沒有按下則退出
  229.            {
  230.         while(!Key1);//如果確認按下按鍵等待按鍵釋放，沒有釋放則一直等待
  231.                                 return 1;
  232.            }
  233.         }
  234.    return 0;
  235. }

  237. void Timer1Init(void)                //1毫秒@11.0592MHz
  238. {
  239.         TMOD |= 0x10;                //設置定時器模式
  240.         TL1 = 0x66;                //設置定時初值
  241.         TH1 = 0xFC;                //設置定時初值
  242.         TF1 = 0;                //清除TF1標志
  243.         TR1 = 0;                //定時器1開始計時
  244.         ET1=1;
  245.         EA = 1;
  246. }

  248. /*------------------------------------------------
  249.                  定時器中斷子程序
  250. ------------------------------------------------*/
  251. void Timer1_isr(void) interrupt 3 using 2
  252. {
  253.         TL1 = 0x66;                //設置定時初值
  254.         TH1 = 0xFC;                //設置定時初值
  255.         Time_1Ms++;
  256.         if(Warning==1)
  257.         {
  258.                 RELAY=1;
  259.                 Warning_Time_1Ms++;
  260.                 if(Warning_Time_1Ms>500)
  261.                 {
  262.                         LED=~LED;
  263.                         Warning_Time_1Ms=0;
  264.                         BEEP=~BEEP;
  265.                 }
  266.         }
  267.         else
  268.         {
  269.                 LED=1;
  270.                 BEEP=0;
  271. ……………………

  273. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

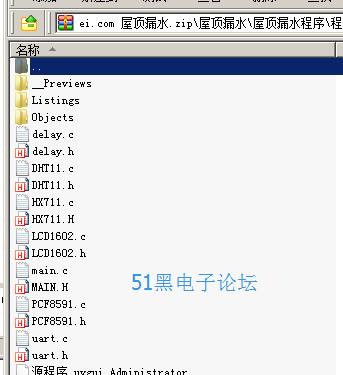

所有資料51hei提供下載:
