stm32的hmc5883校正代碼分享：
- void calibrateMag(int * offsetX,int * offsetY,int * offsetZ,float * y_gain)
- {
- short int x,y,z,i; //三軸數據
- int xMax, xMin, yMax, yMin, zMax, zMin;
- //初始化
- Get_mag_ADC(&x,&y,&z);
- xMax=xMin=x;
- yMax=yMin=y;
- zMax=zMin=z;
- * offsetX =0;
- * offsetY =0;
- * offsetZ =0;
-
- for( i=0;i<250;i++)
- {
- Get_mag_ADC(&x,&y,&z);
- // 計算最大值與最小值
- // 計算傳感器繞X,Y,Z軸旋轉時的磁場強度最大值和最小值
- if (x > xMax)
- xMax = x;
- if (x < xMin )
- xMin = x;
- if(y > yMax )
- yMax = y;
- if(y < yMin )
- yMin = y;
- if(z > zMax )
- zMax = z;
- if(z < zMin )
- zMin = z;
-
- delay_ms(100);
-
- if(i%20 == 0)
- {
- printf("\n xMax = %d ",xMax);
- printf("xMin = %d --",xMin);
- printf(" yMax = %d ",yMax);
- printf("yMin = %d \n",yMin);
- }
- }
- int main(void)
- {
- //double angle;
- delay_init(); //延時函數初始化
- NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//設置中斷優先級分組為組2：2位搶占優先級，2位響應優先級
- uart_init(115200); //串口初始化為115200
- IIC_Init();
- Init_HMC5883();
- delay_ms(500);
- calibrateMag(& offsetX,& offsetY,& offsetZ,& Y_Gain);
- // usmart_init(72);
- while(1)
- {
- ///////////////////////////////////////////////////////////////////////////////
- // a++;//a 溢出 : 32766,32767,-32768,-32767,-32766....
- // a--;//a : 2,1,0,-1,-2,....
- // short int :-32768<a<32767 占內存16位
- // int ： 占內存32位
- ///////////////////////////輸出方式0////////////////////////////////////
- Get_mag_ADC(&x,&y,&z);
- angle=atan2((double)(y-offsetY)*Y_Gain,(double)(x-offsetX))*(180 / 3.14159265)+180;
- //磁偏角矯正
- angle = angle - MagnetcDeclination + 180;
- if(angle < 0) angle += 360;
- else if(angle >360) angle -= 360;
-

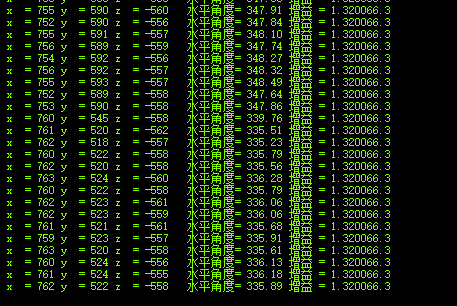

- printf("\n x = %d y = %d z = %d ",x,y,z);
- printf("水平角度= %.2f 增益 = %f.3\n",angle,Y_Gain);
- delay_ms(300);
- /////////////////////輸出方式一/////////////////////////
- // angle= Get_Compass_Angle();
- // delay_ms(300);
- // x = BUF[0] << 8 | BUF[1];
- // y = BUF[2] << 8 | BUF[3];
- // z = BUF[4] << 8 | BUF[5];
- // printf("\n x = %d y = %d z = %d ",x,y,z);
- // printf("角度1= %f \n",angle);
- ////////////////////輸出方式二/////////////////////////
- // HMC5883_ReadXYZ(&x,&y,&z);
- // angle=atan2((double)y,(double)x)*(180 / 3.14159265)+180;
- // delay_ms(300);
- // printf("\n x1 = %d y1 = %d z1 = %d ",x,y,z);
- // printf("角度2= %f \n",angle);
- //
- ///////////////////////////////////////////////////////
- }
- }
全部資料51hei下載地址：
HMC5883數據羅盤矯正.rar
(363.06 KB, 下載次數: 256)
2018-4-22 23:14 上傳
點擊文件名下載附件
|
