原理圖QX-mini51.pdf
(154.08 KB, 下載次數: 9)
2018-4-23 17:15 上傳
點擊文件名下載附件
開發板原理圖

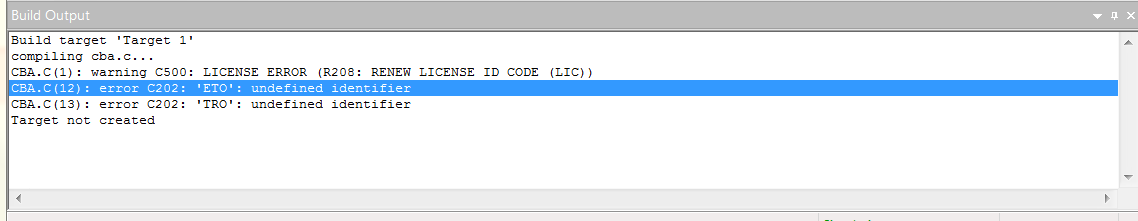

我想利用定時器0工作方式1，在stc89c52開發板上實現第一個發光二極管以1s亮滅閃爍。編好程序在keil軟件中編譯的時候出現了如圖所示的問題，程序代碼如下：
#include <reg52.h>
#define uchar unsigned char
#define uint unsigned int
sbit led1=P1^0;
uchar num;
void main()
{
TMOD=0x01;
TH0=(65536-45872)/256;
TL0=(65536-45872)%256;
EA=1;
ETO=1;
TRO=1;
while(1);
}
void T0_time()interrupt 1
{
TH0=(65536-45872)/256;
TL0=(65536-45872)%256;
num++;
if(num==20)
{
num=0;
led1=~led1;
}
}
另附stc89c52的原理圖
|
|
，我打錯了
