直流數字電壓表仿真 AT89C51和ADC0808 電壓信號怎么輸入？

ID:314818 · 發表于 2018-4-23 21:07

做protues仿真遇到問題
請問怎么驗證做的對不對呢，電壓信號怎么輸入？

ID:314120 · 發表于 2018-4-24 11:05

能不能把圖片發得清楚一點，

ID:314818 · 發表于 2018-4-24 11:02

zl2168 發表于 2018-4-24 08:24
實例81 ADC0808中斷方式A-D（ALE輸出CLK）
先Proteus仿真一下，確認有效。
以上摘自張志良編著《80C51單 ...

多謝多謝多謝

ID:111634 · 發表于 2018-4-24 08:28

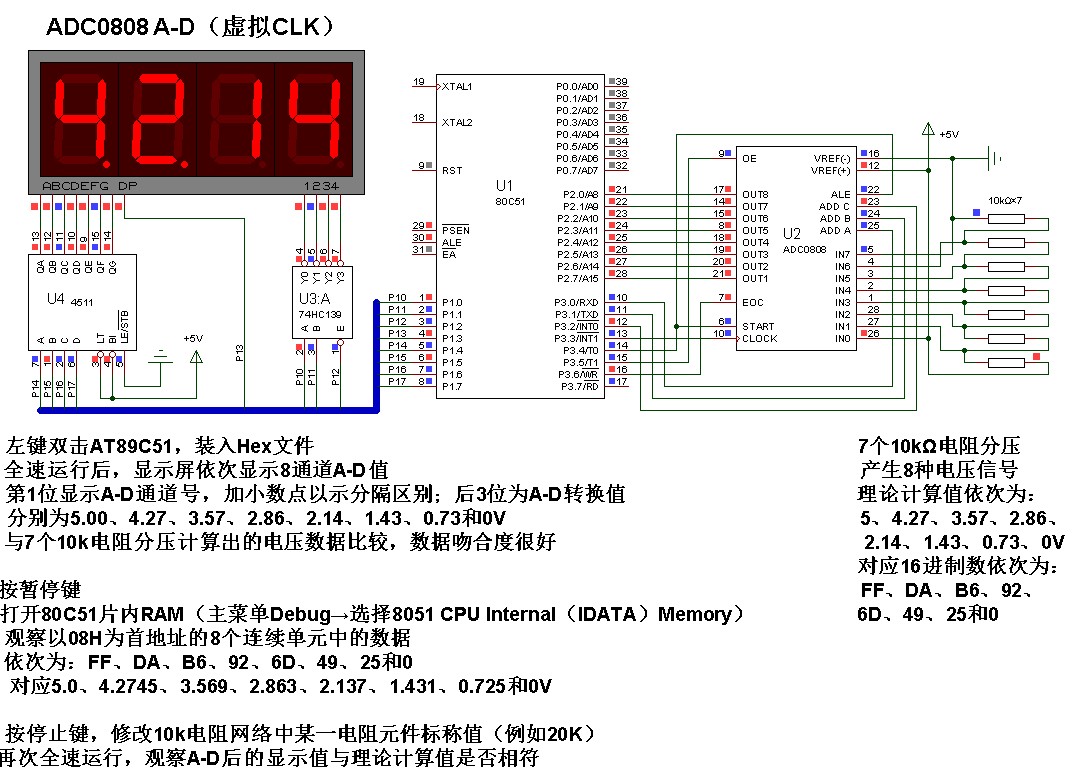

實例84 ADC0808并行A-D（虛擬CLK）

先Proteus仿真一下，確認有效。

實例84 ADC0808A-D（虛擬CLK）.rar (35.75 KB, 下載次數: 10)

以上摘自張志良編著《80C51單片機仿真設計實例教程——基于Keil C和Proteus》清華大學出版社ISBN 978-7-302-41682-1.書中電路和程序設計有詳細說明，程序語句條條有注解。

ID:111634 · 發表于 2018-4-24 08:27

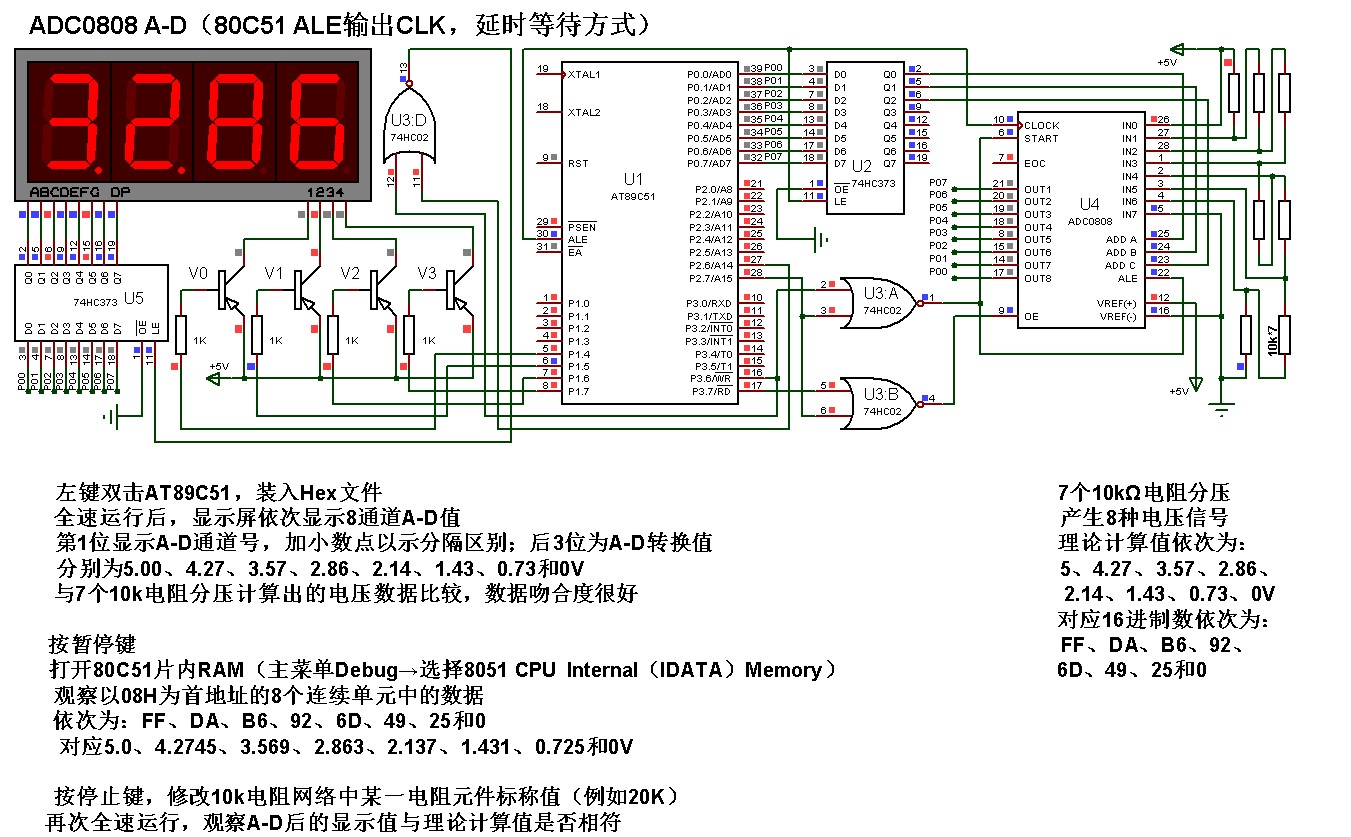

實例83 ADC0808延時方式A-D（ALE輸出CLK）

先Proteus仿真一下，確認有效。

以上摘自張志良編著《80C51單片機仿真設計實例教程——基于Keil C和Proteus》清華大學出版社ISBN 978-7-302-41682-1.書中電路和程序設計有詳細說明，程序語句條條有注解。

ID:111634 · 發表于 2018-4-24 08:26

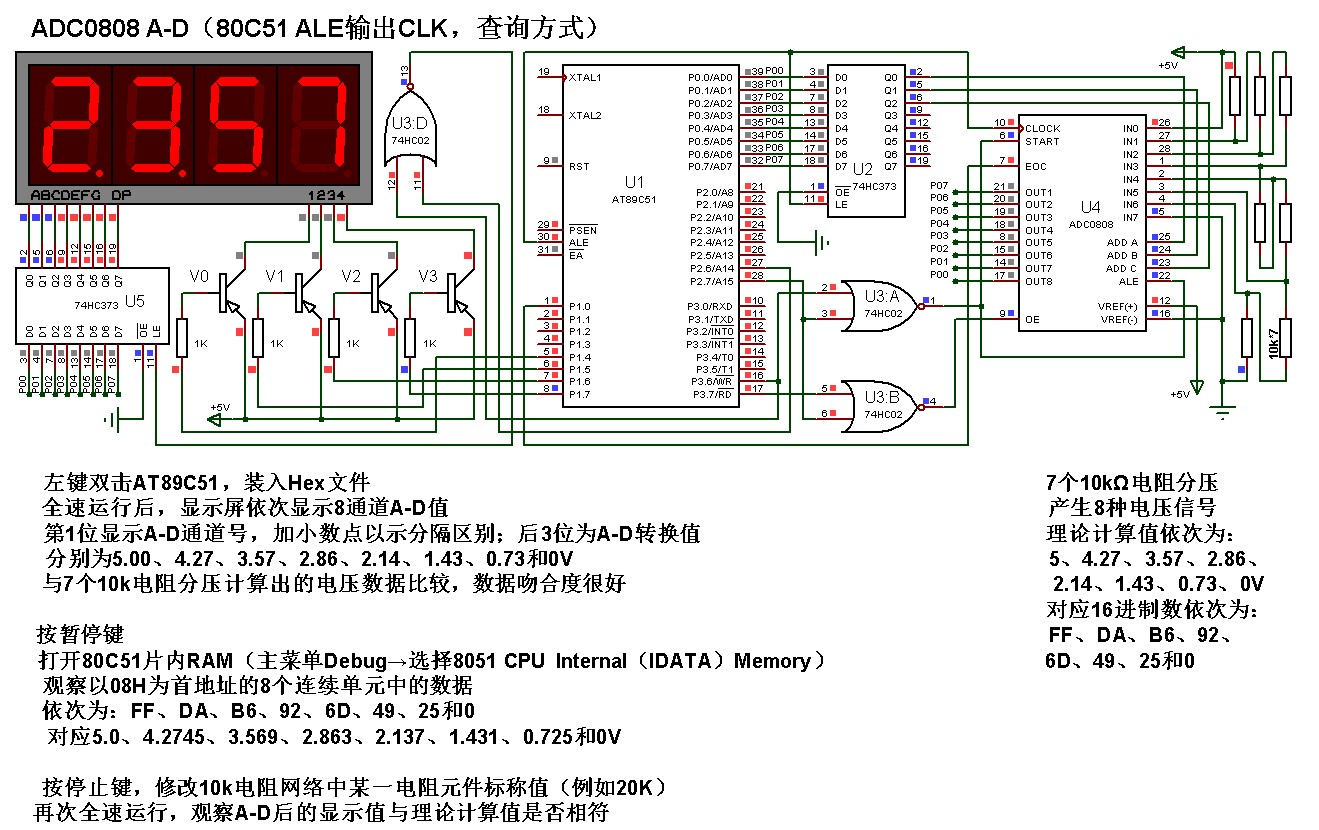

實例82 ADC0808查詢方式A-D（ALE輸出CLK）

以上摘自張志良編著《80C51單片機仿真設計實例教程——基于Keil C和Proteus》清華大學出版社ISBN 978-7-302-41682-1.書中電路和程序設計有詳細說明，程序語句條條有注解。

ID:111634 · 發表于 2018-4-24 08:24

本帖最后由 zl2168 于 2018-4-24 08:25 編輯

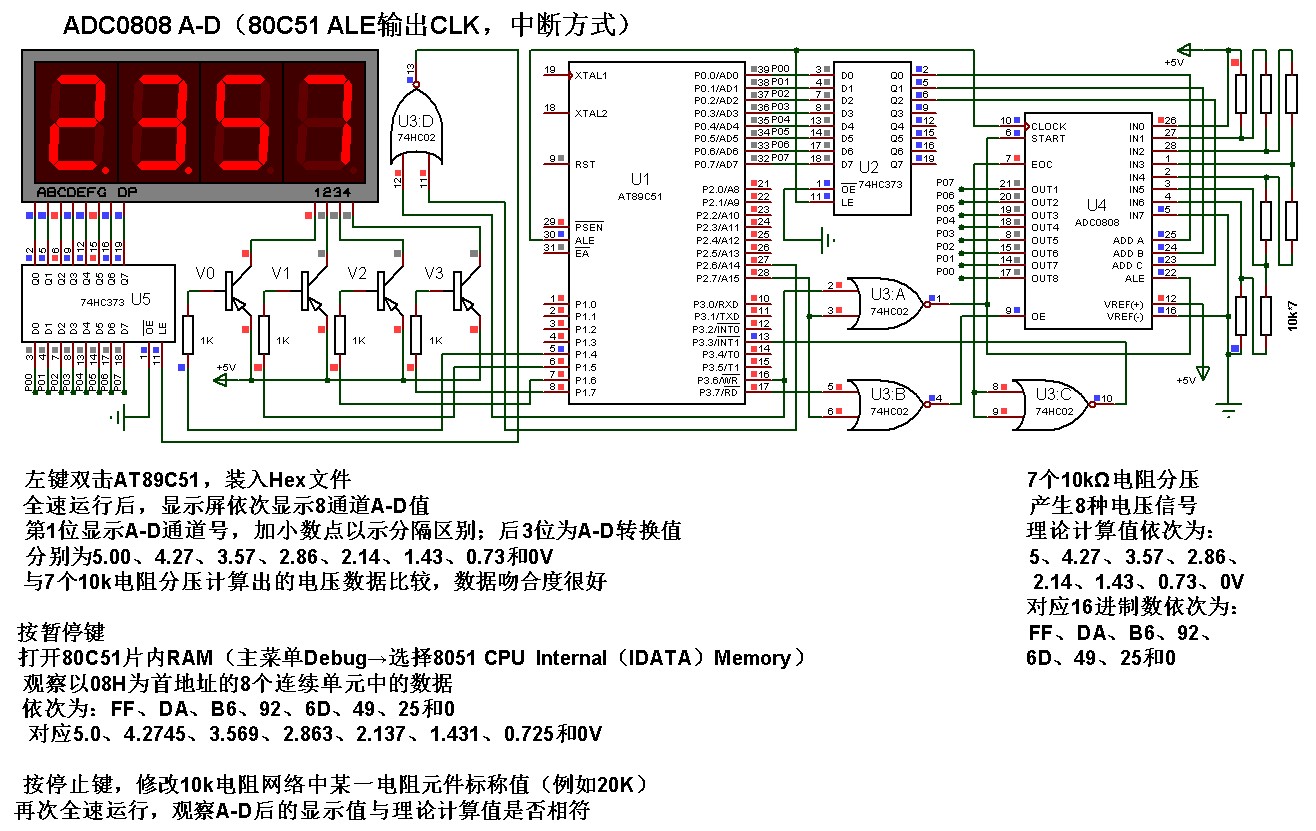

實例81 ADC0808中斷方式A-D（ALE輸出CLK）

先Proteus仿真一下，確認有效。

以上摘自張志良編著《80C51單片機仿真設計實例教程——基于Keil C和Proteus》清華大學出版社ISBN 978-7-302-41682-1.書中電路和程序設計有詳細說明，程序語句條條有注解。

ID:314818 · 發表于 2018-4-23 21:07

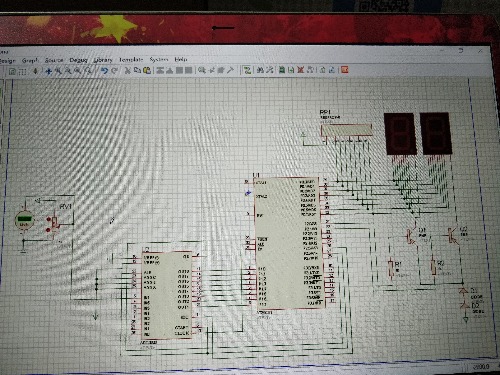

這是電路圖
