l298n pwm調速使能端ENA和ENB怎么接線?

ID:315599 · 發表于 2018-4-24 19:00

我想用l298n給電機調速，請問l298n上的使能端ENA和ENB(各有兩根針，一共有四根針)分別接到什么地方？小白求教

ID:315599 · 發表于 2018-4-24 21:51

有人能解答一下嗎？

ID:111634 · 發表于 2018-4-24 22:54

本帖最后由 zl2168 于 2018-4-24 22:56 編輯

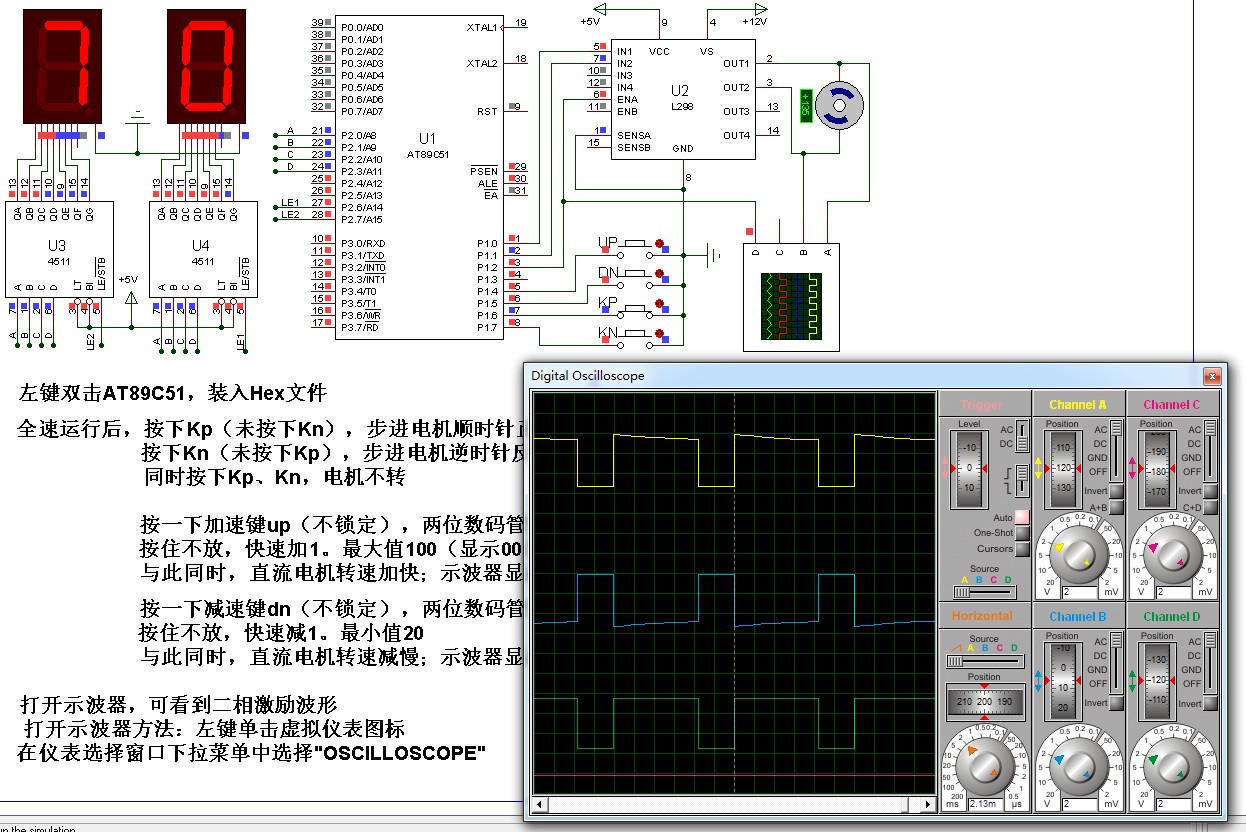

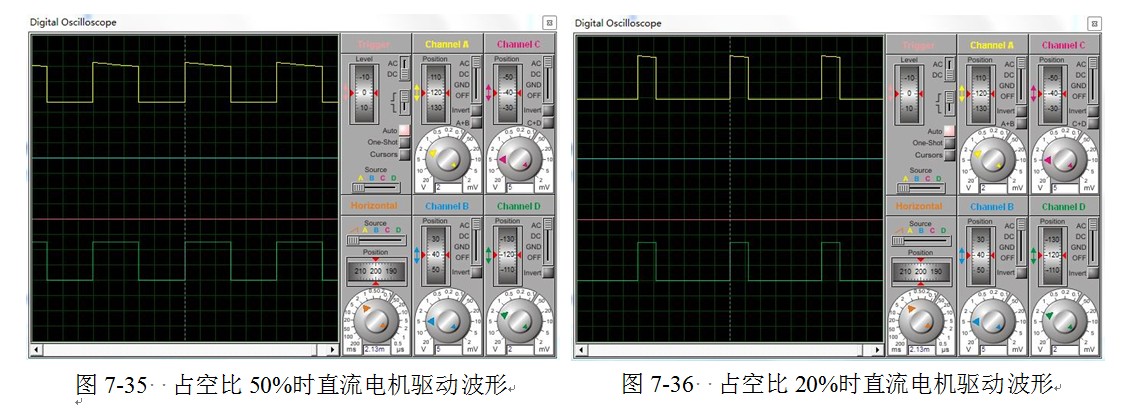

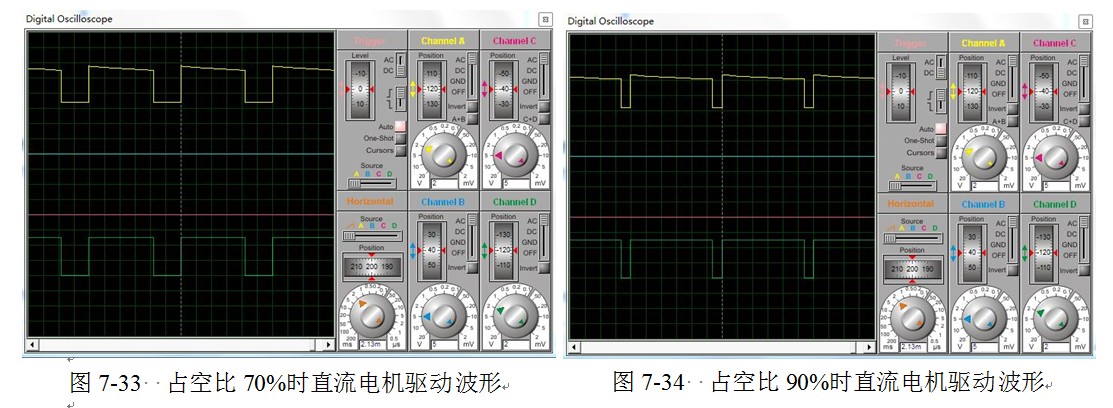

實例100 直流電機正反轉及PWM調速

先Proteus仿真一下，確認有效。

實例100 直流電機正反轉及調速.rar (44.12 KB, 下載次數: 367)

以上摘自張志良編著《80C51單片機仿真設計實例教程——基于Keil C和Proteus》清華大學出版社ISBN 978-7-302-41682-1，內有常用的單片機應用100案例，用于仿真實驗操作，電路與程序真實可靠可信可行。書中電路和程序設計有詳細說明，程序語句條條有注解。

ID:111634 · 發表于 2018-4-24 22:57

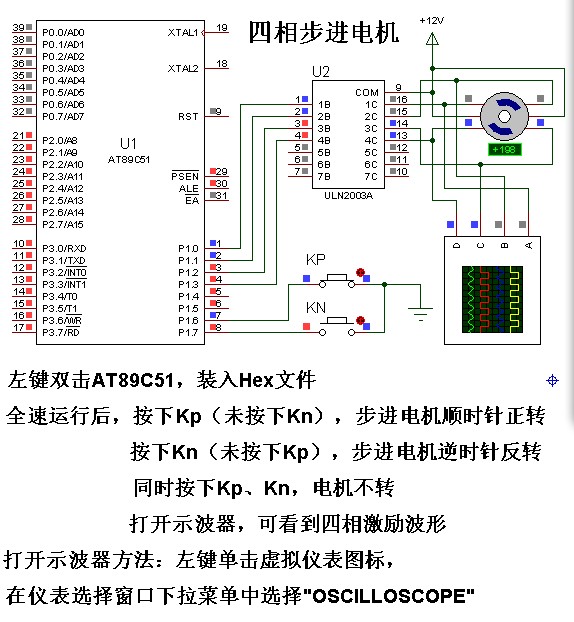

實例99 驅動二相步進電機

先Proteus仿真一下，確認有效。

實例99 二相步進電機.rar (36.2 KB, 下載次數: 43)

以上摘自張志良編著《80C51單片機仿真設計實例教程——基于Keil C和Proteus》清華大學出版社ISBN 978-7-302-41682-1，內有常用的單片機應用100案例，用于仿真實驗操作，電路與程序真實可靠可信可行。書中電路和程序設計有詳細說明，程序語句條條有注解。

ID:164602 · 發表于 2018-4-25 08:31

第一：L298N的使能端，只有兩個腳，不是四根針。每一個電機要用三個腳——電機兩個腳，使能一個腳。
第二：如果要求不高時，使能可以直接接到VCC；如果要求高，可以接到單片機的I/O口上，通過電平高低控制電機的轉動。

ID:315599 · 發表于 2018-6-23 18:27

好的，學習了�。。�！

ID:436963 · 發表于 2018-12-19 09:23

接到數字端口就行，這樣就可以進行控制了

ID:522565 · 發表于 2019-9-18 18:29

好的！學到了
