1.1 一般說明

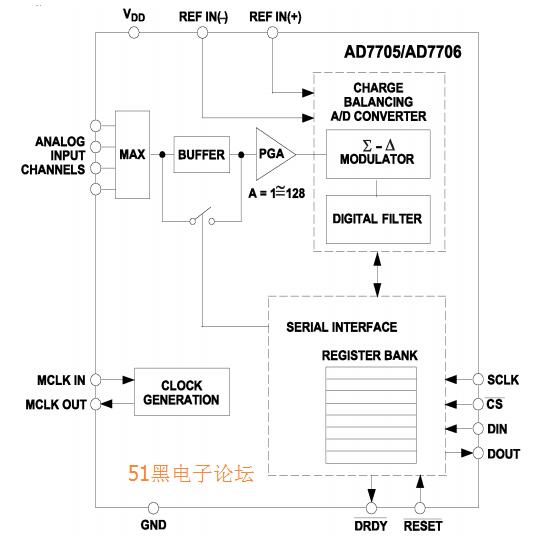

AD7705/ 7706 是應用于低頻測量的 2/3 通道的模擬前端。該器件可以接受直接來自傳感器的低電平的輸入信號，然后產生串行的數字輸出。利用 Σ - ∆ 轉換技術實現了 16 位無丟失代碼性能。選定的輸入信號被送到一個基于模擬調制器的增益可編程專用前端。片內數字濾波器處理調制器的輸出信號。通過片內控制寄存器可調節濾波器的截止點和輸出更新速率，從而對數字濾波器的第一個陷波進行編程。
AD7705/ 7706 只需 2.7 ～ 3.3V 或 4.75 ～ 5.25V 單電源。 AD7705 是雙通道全差分模擬輸入， 而AD7706 是 3 通道偽差分模擬輸入，二者都帶有一個差分基準輸入。當電源電壓為 5V 、基準電壓為 2.5V 時，這二種器件都可將輸入信號范圍從 0 ～ +20mV 到 0 ～ +2.5V 的信號進行處理。還可處理 ± 20mV ～ ± 2.5V 的雙極性輸入信號，對于 AD7705 是以 AIN(-) 輸入端為參考點，而 AD7706 是COMMON 輸入端。當電源電壓為 3V 、基準電壓為 1.225V 時，可處理 0 ～ +10mV 到 0 ～ +1.225V 的單極性輸入信號，它的雙極性輸入信號范圍是 ± 10mV 到 ± 1.225V 。因此， AD7705/ 7706 可以實 現2/3 通道系統所有信號的調理和轉換。

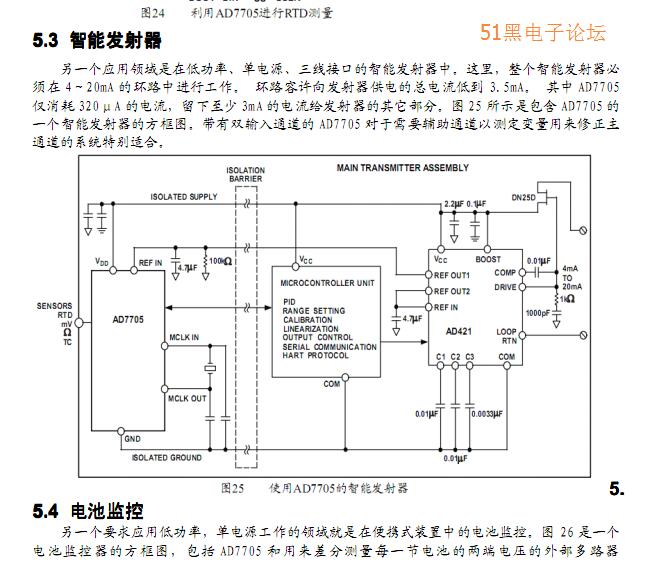

AD7705/ 7706 是用于智能系統、微控制器系統和基于 DSP 系統的理想產品。其串行接口可配置為三線接口。增益值、信號極性以及更新速率的選擇可用串行輸入口由軟件來配置。該器件還包括自校準和系統校準選項，以消除器件本身或系統的增益和偏移誤差。

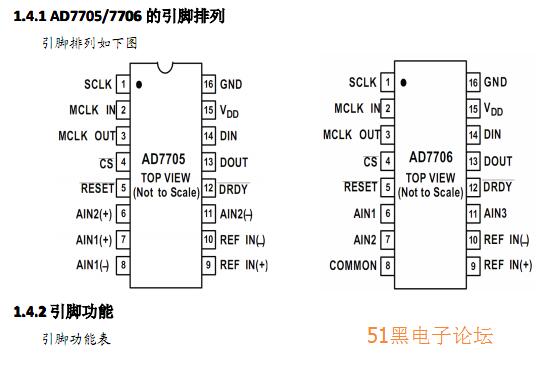

CMOS 結構確保器件具有極低功耗，掉電模式減少等待時的功耗至 20 μ W （典型值 ） 。AD7705/ 7706 采用 16 腳塑料雙列直插（ DIP ）和 16 腳寬體（ 0.3 英寸） SOIC 封裝和 16 腳 TSSO P封裝。
