小米智能插座WIFI模塊引腳定義是怎樣的?

ID:288824 · 發表于 2018-4-24 22:36

最近想直接用小米插排里面的WIFI模塊做個東西，但是不知道引腳定義

ID:288824 · 發表于 2018-11-14 21:12

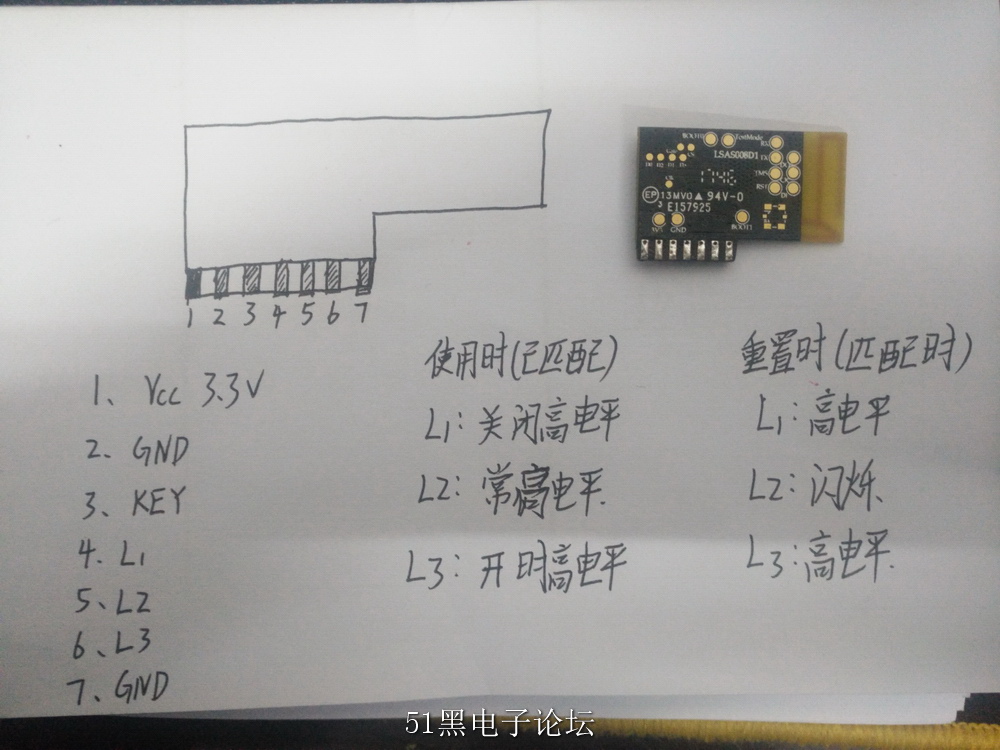

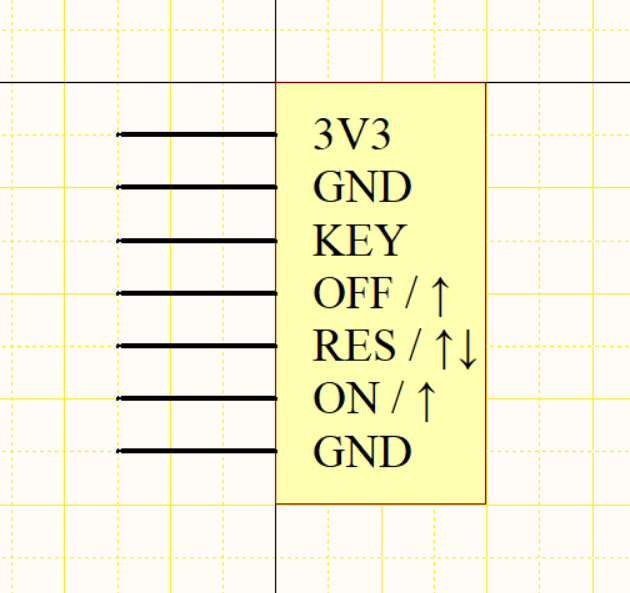

http://www.cirmall.com/circuit/10694/小米智能插排物聯網模塊引腳定義及其封裝參數#/details

ID:480832 · 發表于 2019-2-26 11:02

2塊錢下載的，但是我看不懂，有知道的麻煩解釋一下，十分感謝

ID:707493 · 發表于 2020-3-13 10:23

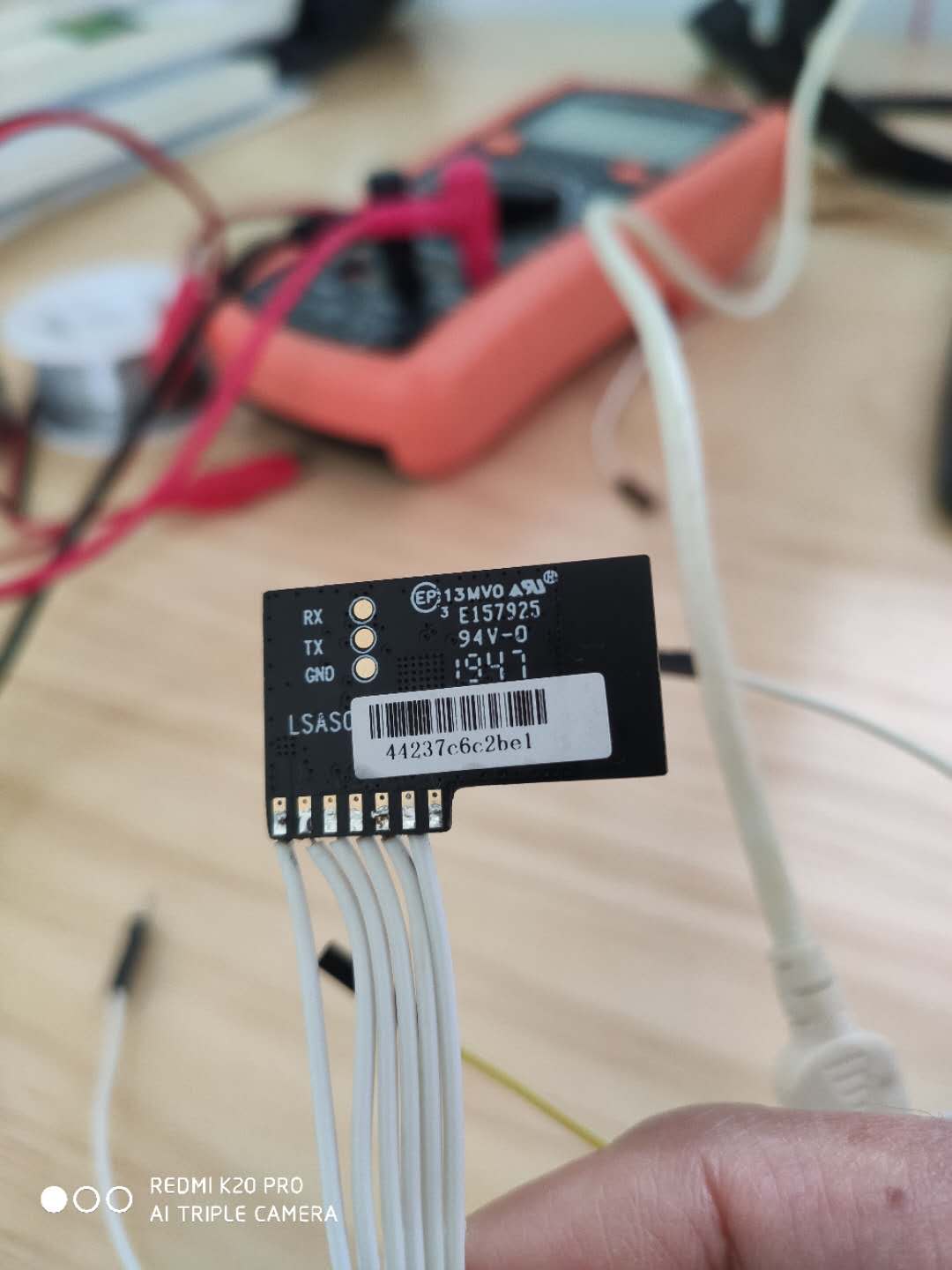

有大俠解答嗎？我搞了一塊，只輸入3.3v電壓。可以連上米家，但是米家控制不了，顯示插座是接通，按關閉按鈕，幾秒后又自動恢復接通

ID:687694 · 發表于 2020-3-13 13:33

KEY應該是讀取狀態的，你按下關閉后key沒有獲得關閉信號，系統認為故障，故啟動復位。

ID:707493 · 發表于 2020-3-13 16:13

lovexulu 發表于 2020-3-13 13:33
KEY應該是讀取狀態的，你按下關閉后key沒有獲得關閉信號，系統認為故障，故啟動復位。

我試過key（引腳3）了，置0幾秒則重置，可以添加到米家。您的意思是，正常運行時，需要保持給key高電平？

ID:707493 · 發表于 2020-3-13 16:14

lovexulu 發表于 2020-3-13 13:33
KEY應該是讀取狀態的，你按下關閉后key沒有獲得關閉信號，系統認為故障，故啟動復位。

key是復位按鈕，低電平復位

ID:311419 · 發表于 2020-3-13 17:43

這個模塊可以受控小愛師兄語音嗎

ID:707493 · 發表于 2020-3-14 10:14

無名之火發表于 2020-3-13 17:43
這個模塊可以受控小愛師兄語音嗎

就是小米WiFi插座啊，米家，小米音響都可以控制。小愛師兄我不了解

ID:707493 · 發表于 2020-3-14 16:13

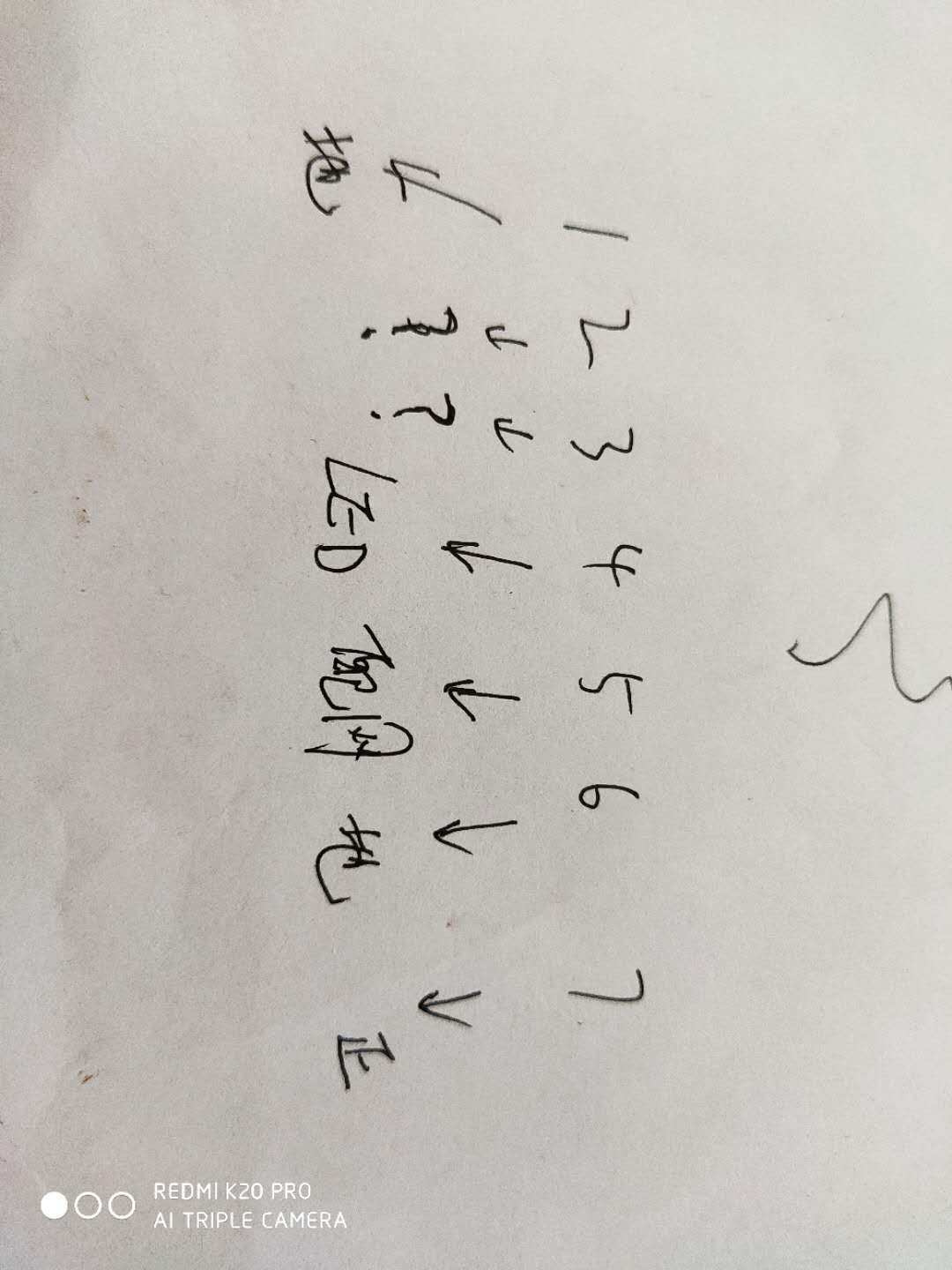

暈，我的模塊不一樣，尷尬了。我這邊測出來是這些腳，還有2、3腳未知。主要問題是，現在連上米家，無法控制。點擊開關按鈕會自動恢復，2、3腳電位也不變化（2=0.2v，3=3.3v）。

ID:311419 · 發表于 2020-3-15 01:01

regularhcl 發表于 2020-3-14 16:13
暈，我的模塊不一樣，尷尬了。我這邊測出來是這些腳，還有2、3腳未知。主要問題是，現在連上米家，無法控制 ...

無法控制，應該是未跟單片機建立通信，導致數據無法處理動作出來

ID:739976 · 發表于 2020-4-28 11:38

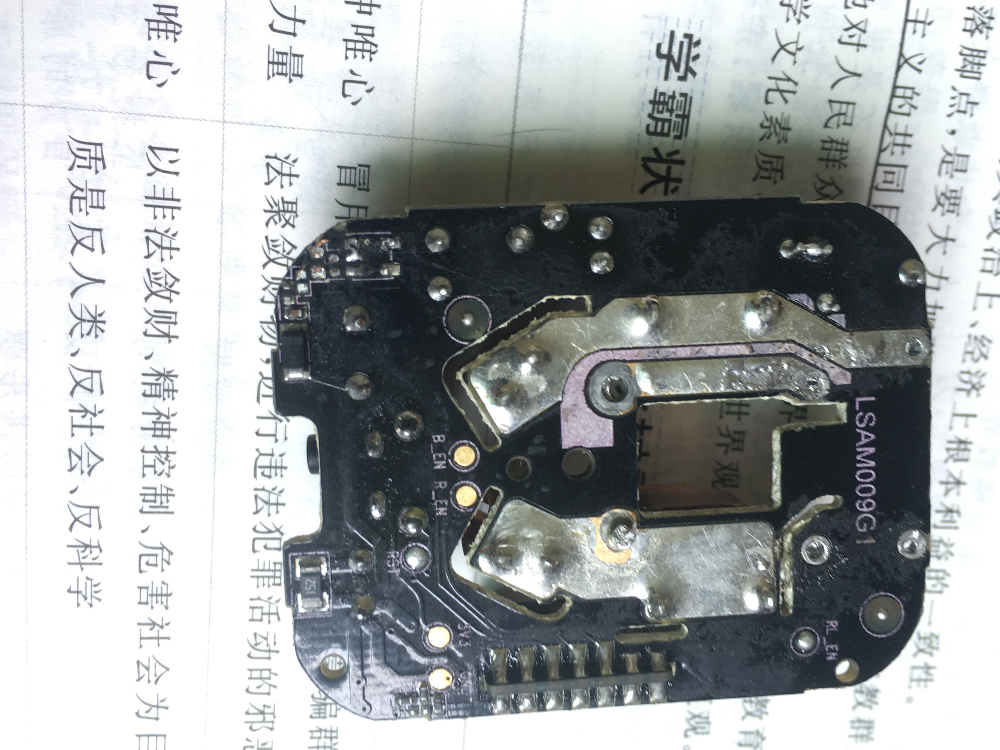

哪位大神能告訴我這個芯片是什么芯片嗎敲開的時候找不到了不想就這么浪費了想修好左下角這個萬分感謝
