51單片機水溫控制系統不懂為什么數碼管總是不亮，跪求各位大佬解答

ID:319651 · 發表于 2018-5-1 00:23

被課程設計虐的死去活來，實在是沒有思路特此前來一問~
題目的要求如下：初始溫度50度，通過按鍵設定加熱溫度并顯示在數碼管上。環境溫度由Ds18b20進行檢測，傳到單片機進行處理。蜂鳴器用來報警，溫度超過70度發出警報。加熱電路我的想法是用繼電器和LED燈進行模擬，不知道可不可行。

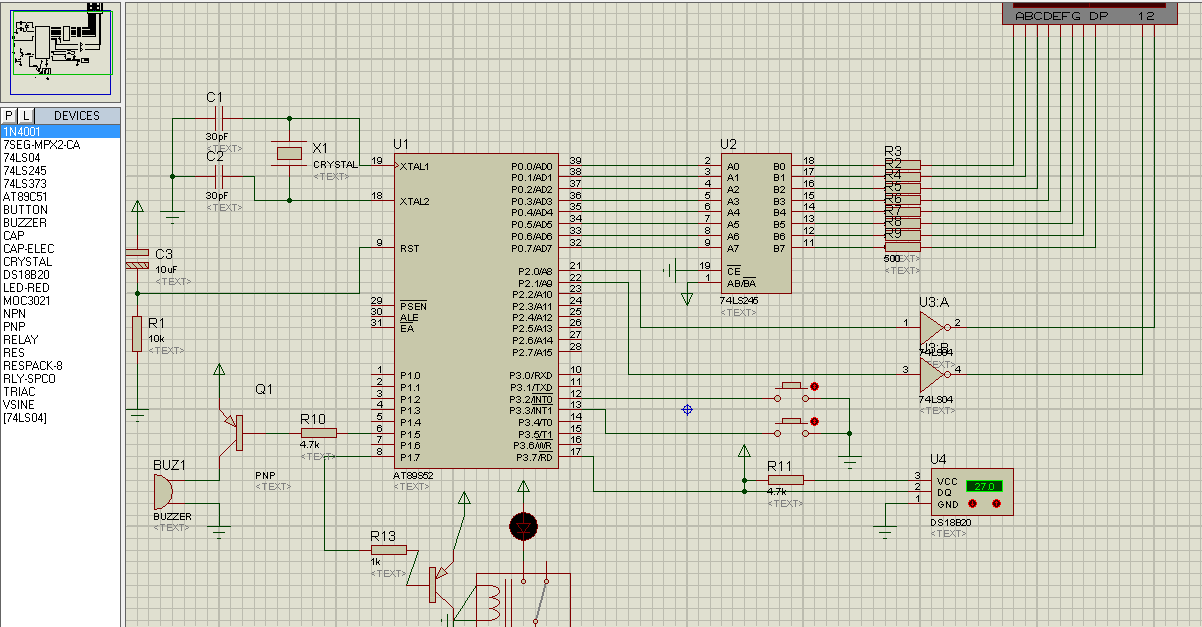

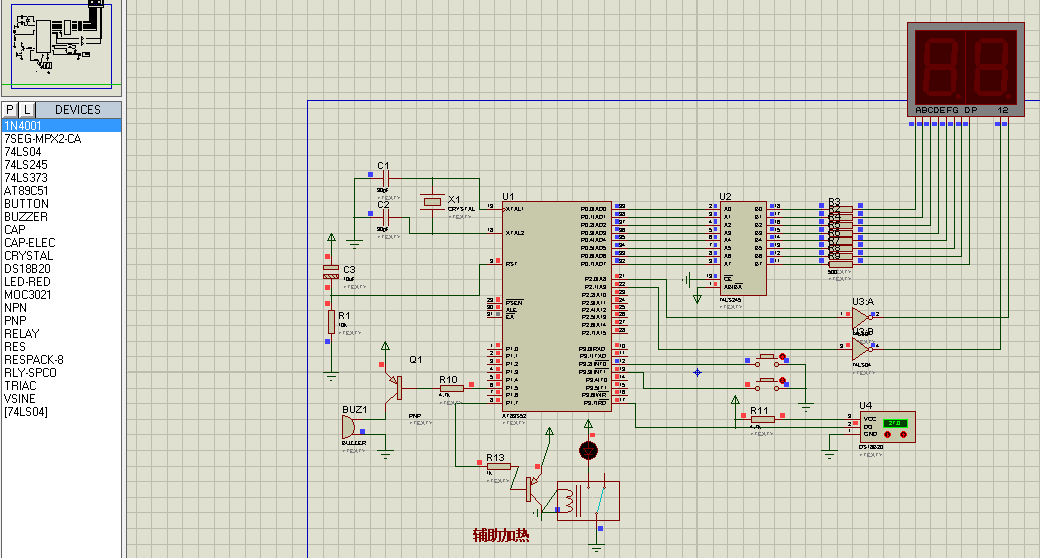

現在栽到了數碼管顯示上面，仿真時會閃爍一下，然后熄滅不亮。我研究一天了，無奈實在看不懂，希望各位答疑解惑，先謝過了~程序和原理圖如下。

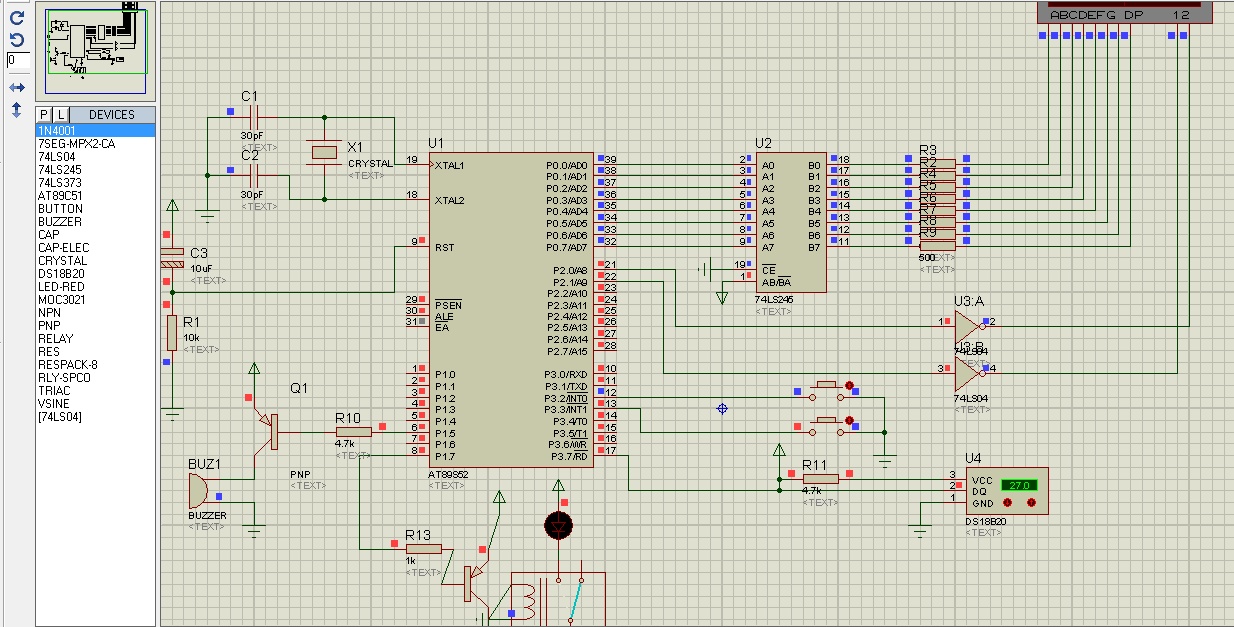

這個仿真結果看得我也是一臉懵逼啊，咋個電平都不變換的？本人是真的純單片機小白一枚了，請各位見諒！

這個程序是c和匯編的綜合，我在編譯的時候設置過了，編譯是沒有問題的，0error。就是顯示不出來，急的我嘴上冒了三個大泡了！
數碼管選用的是共陽，也試了把數碼管的參數改成了0.1us，都沒有用，不知道是程序出了問題還是電路都畫錯了，希望各位指點一二，跪謝！！！
如果看不清我上傳了一份附件，歡迎各位下載指正！在此跪謝！！！

程序如下：

#include "reg52.h"
#define Disdata P0 //段碼輸出口
#define discan P2 //位選輸出口
#define uchar unsigned char
#define uint unsigned int
sbit DQ=P3^7; //溫度輸入口
sbit Ha=P1^5; //加熱器
sbit Wa=P1^5; //報警器
sbit Key_I=P3^2;
sbit Key_II=P3^3;
uint h;
uint key_[2]={5,0}; //初始溫度
uchar dis_7[12]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90};
//數碼管顯示列表　 "0" "1" "2" "3" "4" "5" "6" "7" "8" "9"
uchar code scan_con[2]={0xfd,0xfe}; // 列掃描控制字 */
uchar temp_data[2];
//11US延時函數
void delay(uint t)
{
for(;t>0;t--);
}
//顯示掃描函數
void scan()
{
uchar k;
for(k=0;k<2;k++) //2位LED掃描控制
{Disdata=dis_7[key_[k]];
discan=scan_con[k];}
delay(20);
discan=0xff;
}
//18B20寫命令函數
void write_byte(uchar val)
{
uchar i;
for (i=8; i>0; i--) //
{
DQ=1;
DQ = 0;
DQ = 0;
#pragma ASM
NOP
NOP
NOP
NOP
NOP
#pragma ENDASM //5us
DQ = val&0x01; //最低位移出
delay(6); //66us
val=val/2; //右移一位
}
DQ = 1;
delay(1);
}
//18B20讀1個字節函數
uchar read_byte(void)
{
uchar i;
uchar value = 0;
for (i=8;i>0;i--)
{
DQ=1;
#pragma ASM
NOP
NOP
#pragma ENDASM
value>>=1;
DQ = 0;
#pragma ASM
NOP
NOP
NOP
NOP
#pragma ENDASM //4us
DQ = 1;
DQ = 0;
#pragma ASM
NOP
NOP
NOP
NOP
#pragma ENDASM
if(DQ)value|=0x80;
delay(6); //66us
}
DQ=1;
return(value);
}
//18B20復位函數
ow_reset(void)
{
char presence=1;
while(presence)
{
while(presence)
{
DQ=1;
DQ = 0;
#pragma ASM
NOP
NOP
#pragma ENDASM
DQ=0;
delay(50);
DQ=1;
delay(6);
presence=DQ; // presence=0繼續下一步
}
delay(45); //延時500us
presence = ~DQ;
}
DQ=1;
}
void read_temp()
{
write_byte(0xCC); // 發Skip ROM命令
write_byte(0xBE); // 發讀命令
temp_data[0]=read_byte(); //溫度低8位
temp_data[1]=read_byte(); //溫度高8位
ow_reset();
write_byte(0xCC); // Skip ROM
write_byte(0x44); // 發轉換命令
}
//溫度數據處理函數
//越線報警
//加熱控制
void work_temp()
{uchar tt_[2],tt,key;
key=key_[0]*10+key_[1];
tt_[0]=temp_data[0]&0xf0;
tt_[1]=temp_data[1]&0x0f;
tt=tt_[1]+tt_[2];
if(tt>0x70){Wa=0;} //報警
if(tt>key)
Ha=1; //關加熱器
if(tt<key)
Ha=0; //開加熱器
}
main()
{
Wa=1;
Ha=1;
P3=0XFF;
EX0=1;
EX1=1;
EA=1;
Disdata=0xff; //初始化端口
discan=0X00;
scan();
write_byte(0xCC); // 發Skip ROM命令
write_byte(0xBE);
while(1)
{
read_temp(); //讀出18B20溫度數據
work_temp(); //加熱控制
}
}
//
void intto(void) interrupt 0
{delay(2);
if(Key_I==1)
{
if(key_[0]==9)
key_[0]=0;
else
key_[0]++;
scan();
}
Key_I=0;
}
void intt1(void) interrupt 1
{delay(2);
if(Key_II==1)
{
if(key_[1]==9)
key_[1]=0;
else
key_[1]++;
scan();
}
Key_II=0;
}

復制代碼

溫度3.rar (79.43 KB, 下載次數: 19)

ID:96682 · 發表于 2018-5-1 11:46

P0 口接上拉電阻，溫度探頭 VCC 接 5V，P1^5 重復了

ID:319651 · 發表于 2018-5-1 19:45

wc86110 發表于 2018-5-1 11:46
P0 口接上拉電阻，溫度探頭 VCC 接 5V，P1^5 重復了

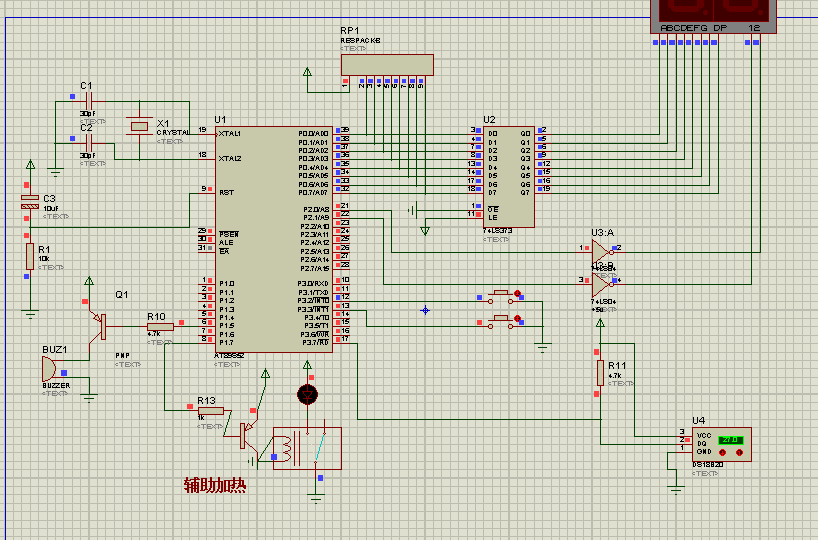

先感謝您的幫助！大佬，我按照你說的，重新畫了一下DS18B20的接口，P0接了上拉電阻還把驅動換成了74ls373，程序也把Ha改成了p1^7,即和電路圖相對應加熱接口，可是數碼管還是沒亮，求解答啊QAQ程序仿真圖我放下面了。

ID:319651 · 發表于 2018-5-1 19:47

按照樓上大佬的解答修改的仿真程序圖，感謝大佬的回復，可惜我修改后數碼管依舊沒亮，搞不懂了……哎……

ID:319651 · 發表于 2018-5-2 18:32

求幫忙啊各位大佬，再次感謝了QAQ！
