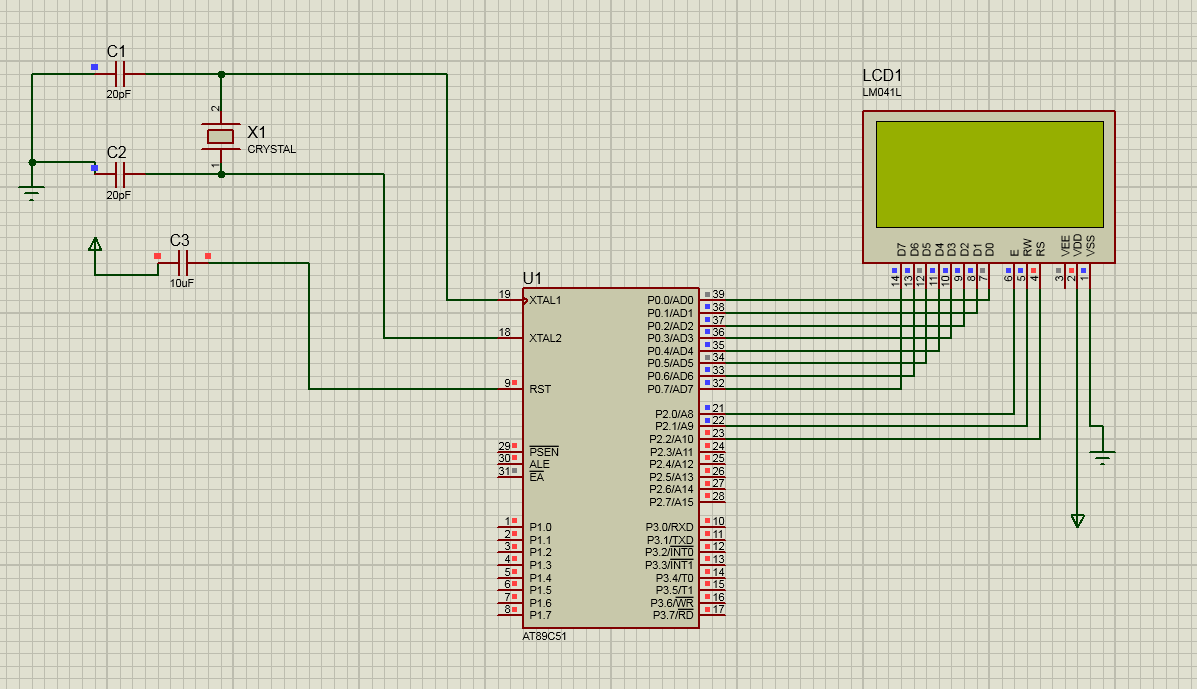

LM041L顯示不出來，求大神幫忙！！

[復制鏈接]
ID:321506 發表于 2018-5-3 19:24 | 顯示全部樓層 |閱讀模式
本帖最后由 01100110 于 2018-5-3 19:26 編輯

代碼：
#include<reg51.h>
#define uchar unsigned char
#define uint unsigned int
sbit E=P2^0;
sbit RW=P2^1;
sbit RS=P2^2;

uchar tab1[]="www.zg4o1577.cn";
uchar tab2[]="LCD1602 test ok!";
void delay(uint del)
{
        uint i,j;
        for(i=0;i<del;i++)
        for(j=0;j<=168;j++);
}
void writecmd(uchar com)
{
        E=0;
        RS=0;
        RW=0;
        P0=com;
        delay(2);
        E=1;
        delay(2);
        E=0;
}
void writedata(uchar dat)
{
        E=0;
        RS=1;
        RW=0;
        P0=dat;
        delay(2);
        E=1;
        delay(2);
        E=0;
}
void init(void)
{
        writecmd(0x38);
        writecmd(0x0c);
        writecmd(0x06);
  writecmd(0x01);
}
void main(){
        uchar j;
        init();
        writecmd(0x80);
        for(j=0;j<13;j++)
        {
                writedata(tab1[j]);
                delay(2);
        }
        writecmd(0x80+0x40);
        for(j=0;j<16;j++)
        {
                writedata(tab2[j]);
                delay(2);
        }
        while(1);
}

回復

使用道具 舉報

ID:213173 發表于 2018-5-4 08:55 | 顯示全部樓層

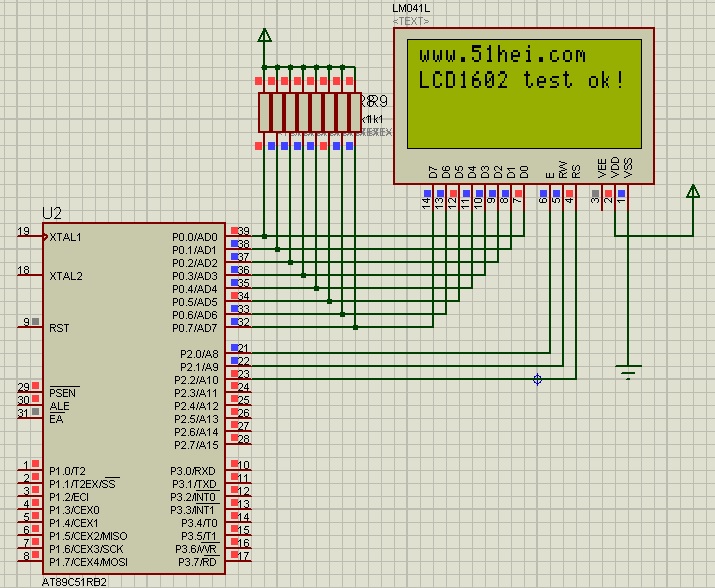

程序沒有問題，電路圖錯誤。

回復

使用道具 舉報

ID:321506 發表于 2018-5-4 18:35 來自觸屏版 | 顯示全部樓層
wulin 發表于 2018-5-4 08:55
程序沒有問題，電路圖錯誤。

謝謝 已經解決了
回復

使用道具 舉報

ID:909161 發表于 2021-4-24 12:51 | 顯示全部樓層
兄弟LM04l顯示三行數據可以嗎，為啥我開頭再定義一個數組顯示數組越界？
回復

使用道具 舉報

ID:155507 發表于 2021-4-24 13:57 | 顯示全部樓層
hmhahaha 發表于 2021-4-24 12:51
兄弟LM04l顯示三行數據可以嗎，為啥我開頭再定義一個數組顯示數組越界？

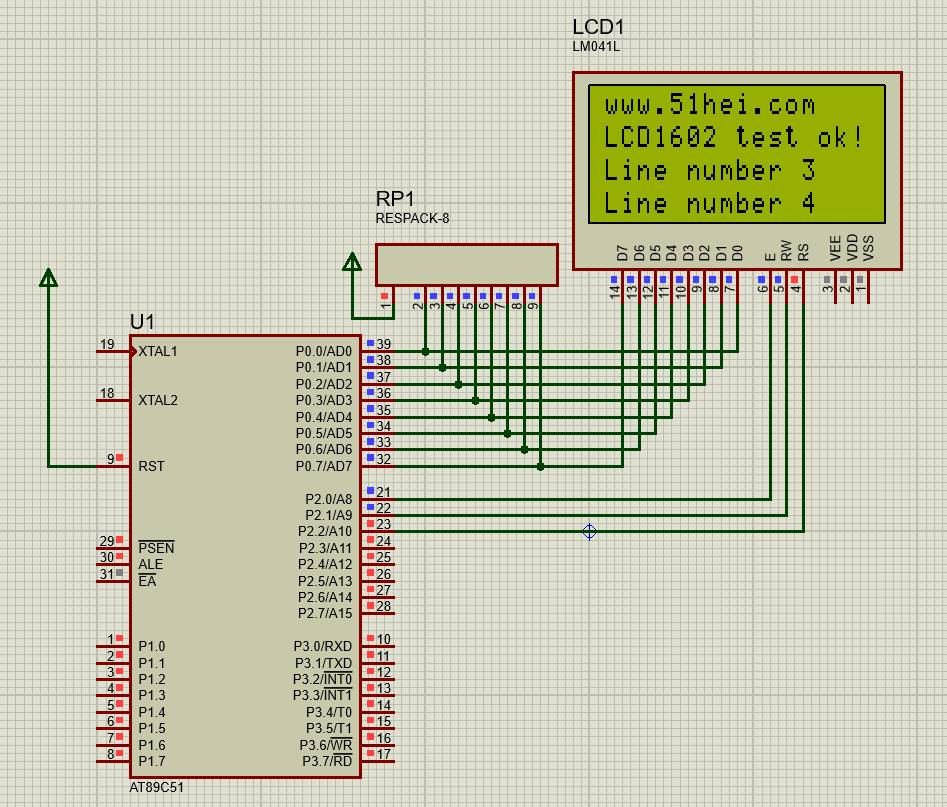

我給你來個試試


  1. #include <reg51.h>
  2. #define uchar unsigned char
  3. #define uint  unsigned int
  4. sbit E=P2^0;
  5. sbit RW=P2^1;
  6. sbit RS=P2^2;

  8. uchar code tab1[]="www.zg4o1577.cn";
  9. uchar code tab2[]="LCD1602 test ok!";
  10. uchar code tab3[]="Line number 3   ";
  11. uchar code tab4[]="Line number 4   ";

  13. void delay(uint del)
  14. {
  15.         uint i,j;
  16.         for(i=0;i<del;i++)
  17.             for(j=0;j<=168;j++);
  18. }
  19. void writecmd(uchar com)
  20. {
  21.         E=0;
  22.         RS=0;   //寫入命令
  23.         RW=0;
  24.         P0=com;
  25.         delay(2);
  26.         E=1;
  27.         delay(2);
  28.         E=0;
  29. }
  30. void writedata(uchar dat)
  31. {
  32.         E=0;
  33.         RS=1;     //寫入數據
  34.         RW=0;
  35.         P0=dat;
  36.         delay(2);
  37.         E=1;
  38.         delay(2);
  39.         E=0;
  40. }
  41. void init(void)
  42. {
  43.         writecmd(0x38);    //設置16*4顯示，5*7點陣，8位數據接口
  44.         writecmd(0x0c);    //顯示開，關光標
  45.         writecmd(0x06);    //移動光標
  46.         writecmd(0x01);    //清除LCD的顯示內容
  47. }
  48. void main(){
  49.         uchar j;
  50.         init();
  51.         writecmd(0x80);
  52.         for(j=0;j<13;j++)
  53.         {
  54.                 writedata(tab1[j]);
  55.                 delay(2);
  56.         }
  57.         writecmd(0x80+0x40);
  58.         for(j=0;j<16;j++)
  59.         {
  60.                 writedata(tab2[j]);
  61.                 delay(2);
  62.         }
  63.         writecmd(0x90);
  64.         for(j=0;j<13;j++)
  65.         {
  66.                 writedata(tab3[j]);
  67.                 delay(2);
  68.         }
  69.         writecmd(0x90+0x40);
  70.         for(j=0;j<16;j++)
  71.         {
  72.                 writedata(tab4[j]);
  73.                 delay(2);
  74.         }
  75.         while(1);
  76. }

復制代碼



回復

使用道具 舉報

ID:217048 發表于 2024-5-15 09:34 | 顯示全部樓層
01100110 發表于 2018-5-4 18:35
謝謝 已經解決了

怎么解決的？
回復

使用道具 舉報

ID:217048 發表于 2024-5-15 10:42 | 顯示全部樓層
01100110 發表于 2018-5-4 18:35
謝謝 已經解決了

請問怎么解決的？
回復

使用道具 舉報

ID:619259 發表于 2024-5-15 16:14 | 顯示全部樓層

原工程P0口沒有上拉電阻，低級錯誤。有人指出了，所以解決了。
回復

使用道具 舉報
