基于51單片機的半雙工模擬串口源程序

  [復制鏈接]
ID:293977 發表于 2018-5-5 22:00 | 顯示全部樓層 |閱讀模式

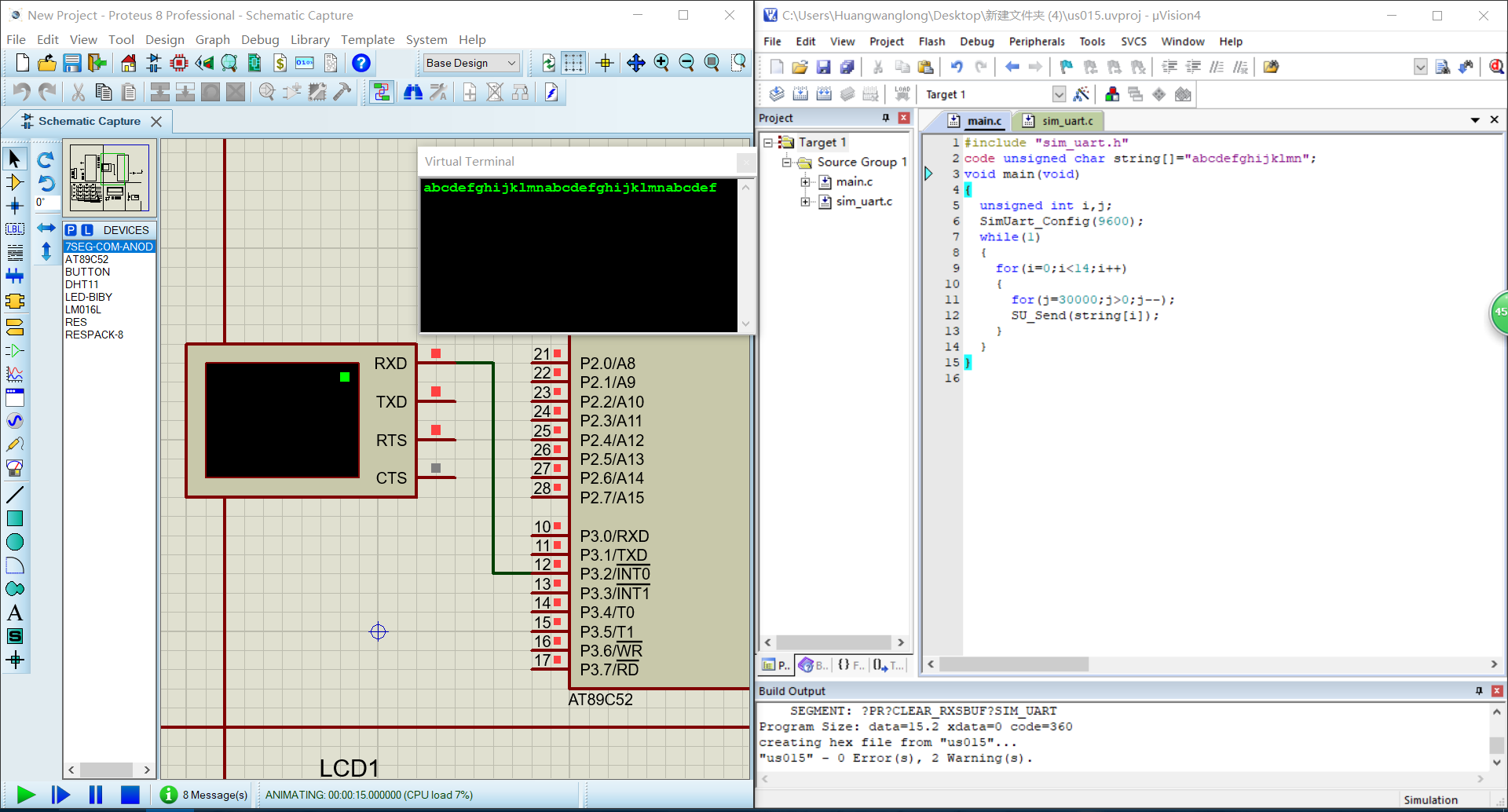

--------------------模擬串口發送數據--------------------

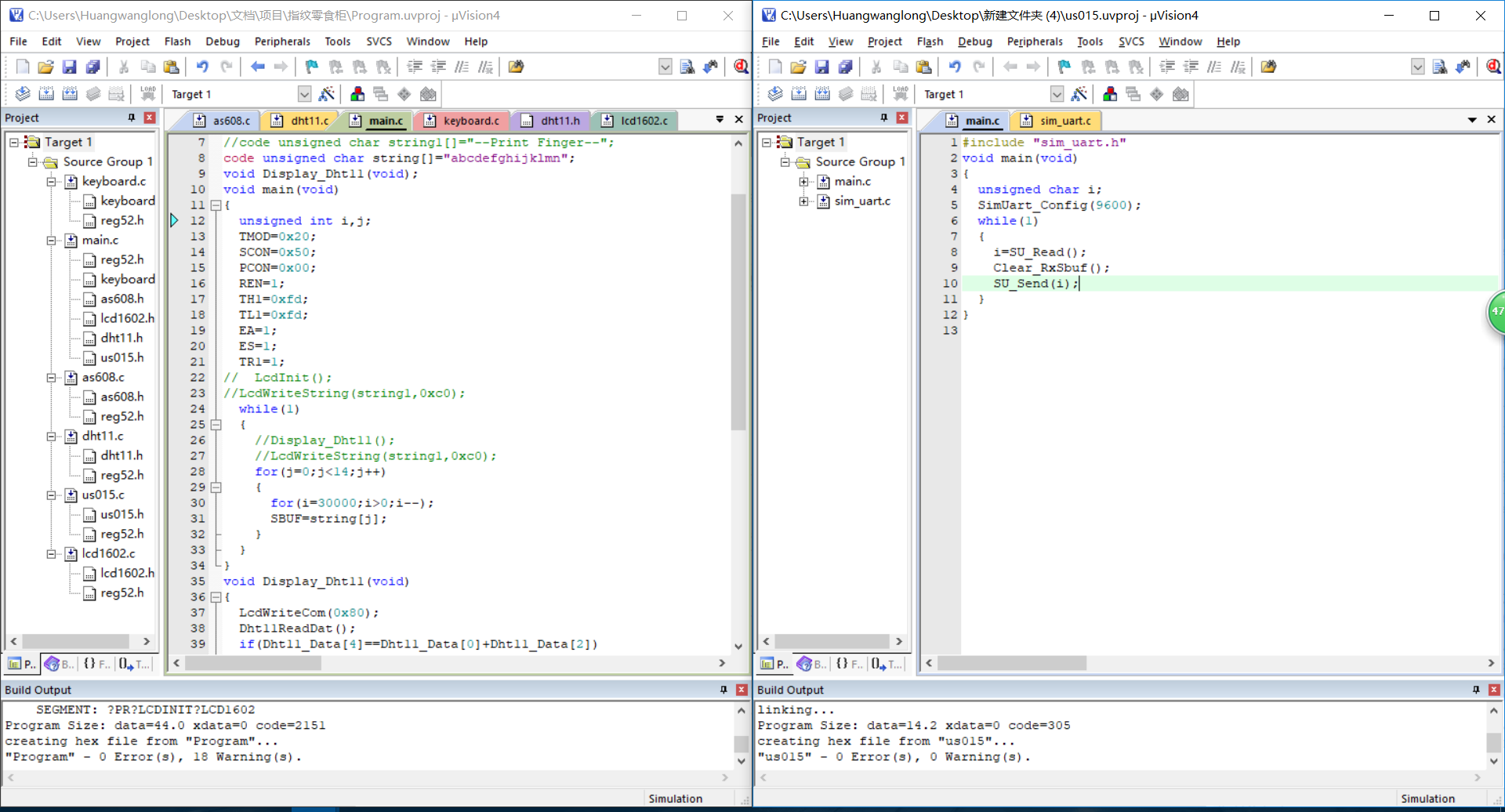

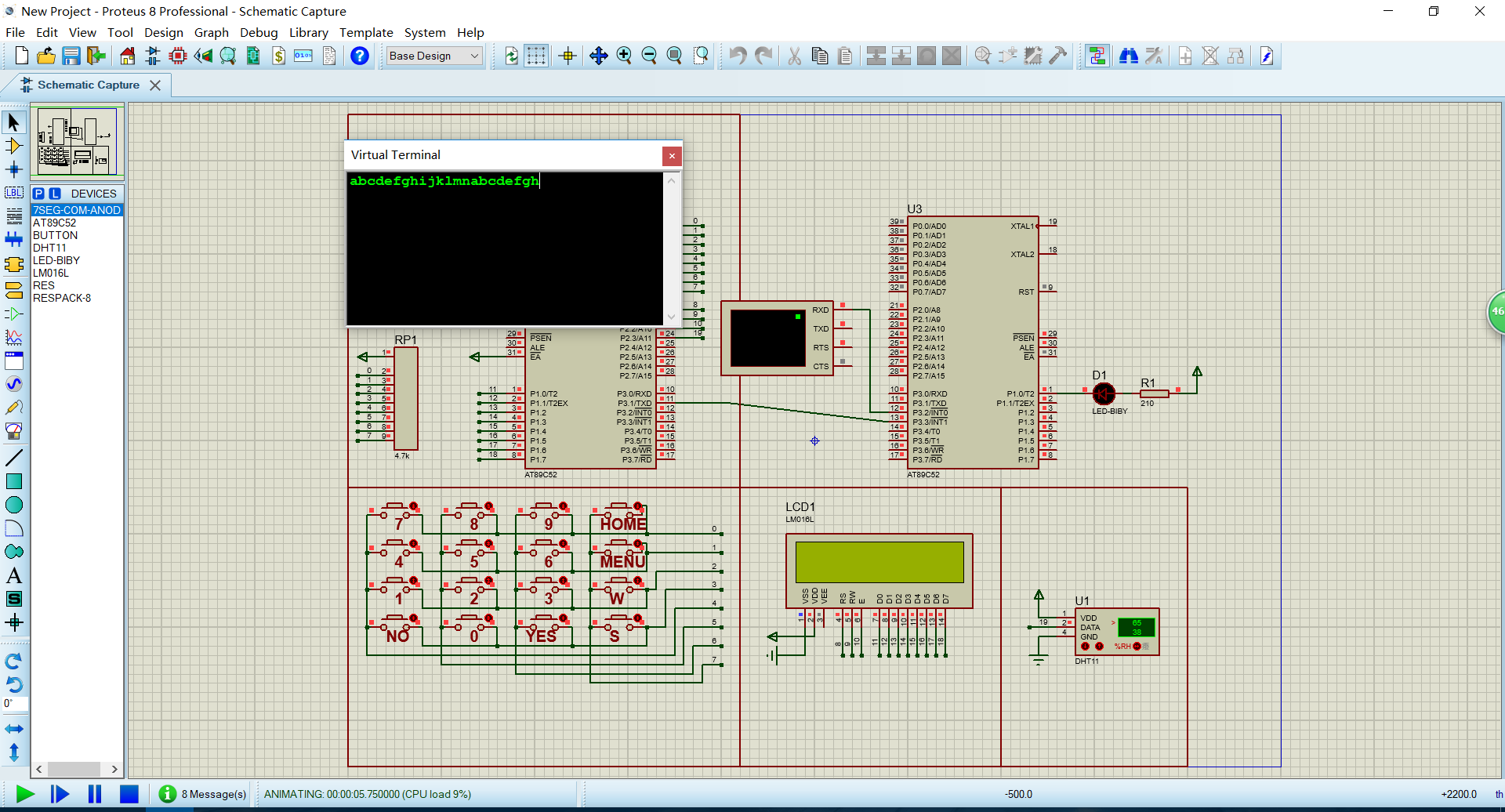

--------------------模擬串口雙機通信--------------------
作者：劉查理

已將代碼封裝為子函數，使用簡單方便。
函數說明：（晶振頻率：11.0592Mhz）
//------------------------------------------------------------------------------------------------------
//SimUart_Config(波特率);         //模擬串口配置，波特率為：4800，9600，19200
//SU_Send(8位數據);                 //發送8位數據
//SU_Read();                             //接收比返回8位數據
//Clear_RxSbuf();                      //清除接收緩存，每調用一次SU_Read就要使用一次，否則SU_Read將無法正常接收數據
//------------------------------------------------------------------------------------------------------
該程序支持4800，9600波特率半雙工串口通訊，支持19200波特率串口發送。


單片機源程序如下:
  1. #include "sim_uart.h"
  2. bit SU_TI,SU_RI;
  3. unsigned char tx_sbuf,tx_count,rx_sbuf,rx_count;
  4. void SimUart_Config(unsigned int baud)
  5. {
  6.         switch(baud)
  7.         {
  8.                 case(4800):         TH0=TL0=60;                 break; //53-66
  9.                 case(9600):         TH0=TL0=160;                 break; //155-166
  10.                 case(19200):         TH0=TL0=208;                 break; //206-211
  11.         }
  12.         TMOD=0x02;
  13.         EA=1;
  14.         ET0=1;
  15.         TR0=1;
  16. }
  17. void SU_Send(unsigned char byte)
  18. {
  19.         tx_sbuf=byte;
  20.         tx_count=0;
  21.         SU_TI=1;
  22.         while(SU_TI);
  23. }
  24. unsigned char SU_Read(void)
  25. {
  26.         rx_count=0;
  27.         SU_RI=1;
  28.         while(SU_RI);
  29.         return rx_sbuf;
  30. }
  31. void Clear_RxSbuf(void)
  32. {
  33.         rx_sbuf=0;
  34. }
  35. //----------------------------------------------------
  36. //        baud=4800or9600.
  37. //----------------------------------------------------
  38. void Simulative_Uart(void) interrupt 1
  39. {
  40.         unsigned int i=65536;
  41.         if(SU_TI)
  42.         {
  43.                 if(!tx_count)
  44.                         SU_TXD=0;
  45.                 else if(tx_count<9)
  46.                 {
  47.                         SU_TXD=tx_sbuf&0x01;
  48.                         tx_sbuf=tx_sbuf>>1;
  49.                 }
  50.                 else if(tx_count==9)
  51.                 {
  52.                         SU_TXD=1;
  53.                         SU_TI=0;
  54.                 }
  55.                 tx_count++;
  56.         }
  57.         else if(SU_RI)
  58.         {
  59.                 if(!rx_count)
  60.                 {
  61.                         TR0=0;
  62.                         while(SU_RXD||i--);
  63.                         TR0=1;
  64.                         rx_count++;
  65.                 }
  66.                 else if(rx_count<9)
  67.                 {
  68.                         rx_sbuf=rx_sbuf|SU_RXD;
  69.                         rx_sbuf=_cror_(rx_sbuf,1);
  70.                         rx_count++;
  71.                 }
  72.                 else if(rx_count==9)
  73.                         SU_RI=0;
  74.         }
  75. }

  77. //----------------------------------------------------
  78. //        baud=19200,TX_Mode
  79. //----------------------------------------------------
  80. //void Simulative_Uart(void) interrupt 1
  81. //{
  82. //        if(SU_TI)
  83. //        {
  84. //                if(!tx_count)
  85. //                        SU_TXD=0;
  86. //                else if(tx_count<9)
  87. ……………………

  89. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

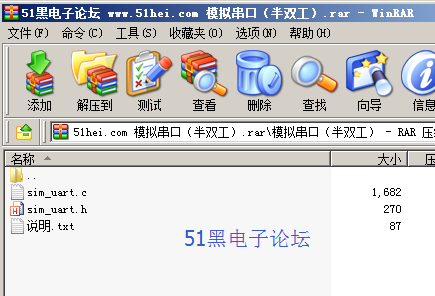

所有資料51hei提供下載:
模擬串口（半雙工）.rar (1.24 KB, 下載次數: 139)


評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:241242 發表于 2018-9-5 10:33 | 顯示全部樓層
真厲害，學習一下。
回復

使用道具 舉報

ID:305196 發表于 2018-10-5 12:48 | 顯示全部樓層
厲害，正好要用到模擬串口，現在一些gsm、wifi模塊都封裝的有串口了，51的話有點不夠用，下載學習下。
回復

使用道具 舉報

ID:383374 發表于 2018-12-15 17:04 來自手機 | 顯示全部樓層
有人測試過嗎，想知道能不能用
回復

使用道具 舉報

ID:677067 發表于 2019-12-30 01:44 來自手機 | 顯示全部樓層
學習一下
回復

使用道具 舉報

ID:679189 發表于 2022-4-28 10:22 | 顯示全部樓層
不錯，很好實用的程序
回復

使用道具 舉報

ID:524054 發表于 2023-4-20 15:55 | 顯示全部樓層
9600發送字符串間隔漏一位是怎么回事
