LCD12864的LEDA端口用PNP三極管當背光開關，要怎么搞？

ID:303570 · 發表于 2018-5-6 18:35

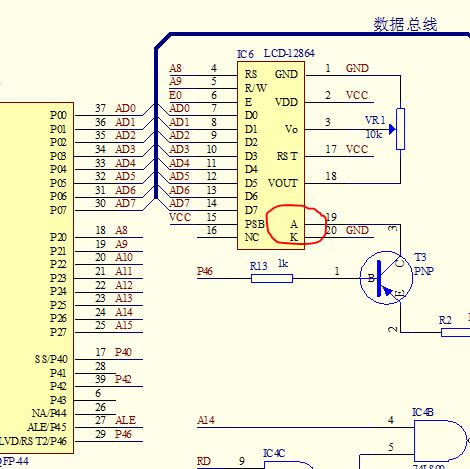

LCD12864的LEDA端口用PNP三極管當背光開關，要怎么搞？

又沒高手指教一下！

ID:261288 · 發表于 2018-5-6 21:41

電路已連接，程序中加P46=0，背光就亮。

ID:303570 · 發表于 2018-5-7 14:22

加了，我先加P46=0，不亮：
然后改為P46=1；還是不亮！

ID:303570 · 發表于 2018-5-7 14:25

P46=0和P46=1，我都試過，還是不亮！

ID:303383 · 發表于 2018-5-7 16:27

提示: 作者被禁止或刪除內容自動屏蔽

ID:213173 · 發表于 2018-5-7 16:45

圖中R2接晶體管E、B兩端，晶體管E直接接VCC。P46=0背光就亮。

ID:302217 · 發表于 2018-5-8 08:49

圖中接發P46=0應該會亮，但如果電源電壓較低比如3.3V,而LED是藍色或者白色等高壓降二極管，則不會點亮，因?yàn)樗{(lán)色發光管需要3V以上的電壓，而P管在圖中接法，是不能飽和導通的，也就是說要分去近0.7V電壓，輸出很難達到點亮藍色LED 的電壓。可以換成N管，修改程序在P46=1時點亮背光，效果會比較好。
