單片機匯編語言溫度控制系統設計程序仿真-智能儀器儀表綜合實訓

[復制鏈接]
ID:312573 發表于 2018-5-7 09:53 | 顯示全部樓層 |閱讀模式
這是一個51單片機的溫度控制系統，包括proteu仿真程序、代碼和文檔。

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）
0.png 0.png

目錄
一、系統設計第 1 頁
系統總體設計方案第 1 頁
溫度信號采集電路選擇和數據處理第 3 頁
軟件設計第 3 頁
二、單元電路設計第 5 頁
溫度信號采集電路第 5 頁
步進電機電路 第 5 頁
液晶顯示模塊 第 6 頁
晶振復位電路第 7 頁
三、總結體會第 7 頁
四、參考文獻第 8 頁
附錄：程序清單第 8 頁

一、系統設計(一) 系統總體設計方案
設計框圖如下所示：

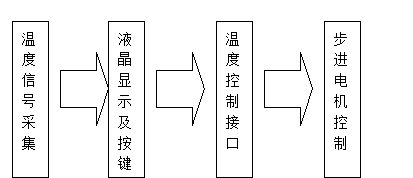

圖1  系統總體設計框圖





總電路圖如下：

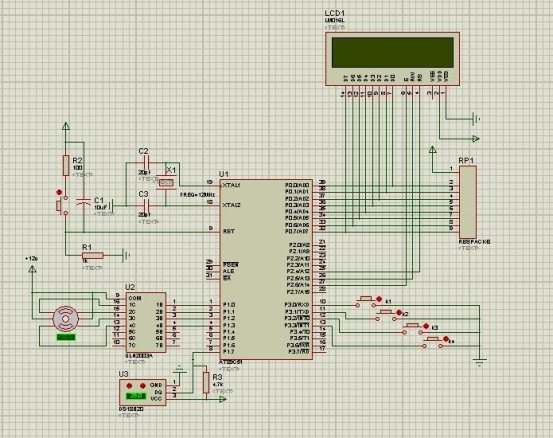

圖2  系統總電路圖
簡單功能說明：
一個顯示實時溫度的小系統，可以自行設定高溫報警和低溫報警值，實現溫度控制電機帶動外圍器件功能。本系統通過溫度傳感器DS18B20實現對溫度數據的采集，數據處理后顯示到液晶屏上，通過數據處理，溫度值精確度為0.1。

簡單操作方法：
系統上電后液晶顯示實時溫度，通過按鍵可以設定高低溫限定值：
A.按下K1，顯示系統的高低溫限定值；
B.再按K1，進入設定狀態，液晶屏光標閃動提示設定，此時設定高溫限值還是低溫限值可以在
  K1鍵轉換；
C.進入設定狀態后，K2鍵用于值加1，K3鍵用于值減1；
D．設定完后，按鍵K4確認后退出，返回顯示實時溫度！
(二) 溫度信號采集電路選擇和數據處理
方案：采用溫度傳感器DS18B20
美國DALLAS公司的產品可編程單總線數字式溫度傳感器DS18B20可實現室內溫度信號的采集，有很多優點：如直接輸出數字信號，故省去了后繼的信號放大及模數轉換部分，外圍電路簡單，成本低;單總線接口，只有一根信號線作為單總線與MCU連接，且每一只都有自己唯一的64位系列號存儲在其內部的ROM存儲器中，故在一根信號線上可以掛接多個DS18820,便于多點測量且易于擴展.
DS18B20的測溫范圍較大，集成度較高，故選用此方案。
DS18B20內部1，2位寄存器存放實時溫度值，本系統對以上兩寄存器數據處理后精度為0.1；DS18B20第3，4位寄存器分別存放高溫限值和低溫限值，并且DS18B20內部還有EEPROM，因此通過第3，4寄存器與EEPROM的數據交換就能實現對設定后的值進行貯存。
(三) 軟件設計
本實驗中我選用Keil編程平臺.
主程序流程圖:

圖3 主程序流程圖


二、單元電路設計(一) 溫度信號采集電路

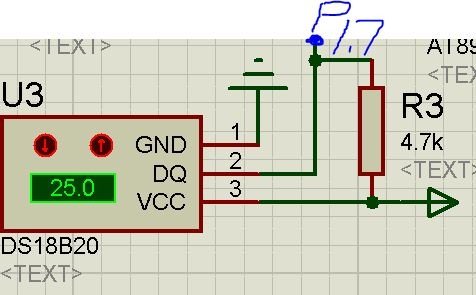

圖4 溫度信號采集電路
(二) 步進電機電路

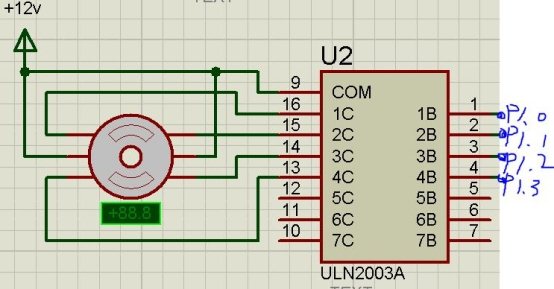

圖5 步進電機電路

(三) 液晶顯示模塊

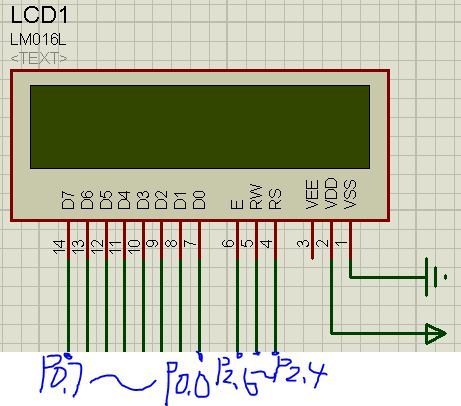

圖6液晶顯示模塊
(四) 晶振復位電路

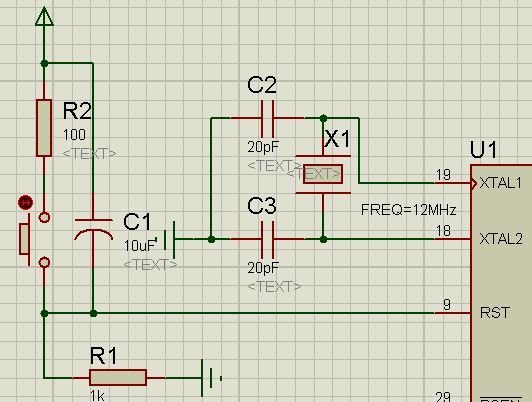

圖7 晶振復位電路

三、總結體會

本次設計給我們提供了一個將自己所學的知識應用于實踐的良機，通過了兩個周的設計我學到了很多非常有價值的東西，懂得了如何將理論知識轉化成實際程序的設計；掌握的單片機開發與設計的思路與方案確定；學會了更有效的查找自己所需的資料；同時也意識到了團隊協作的重要性；掌握了硬件與程序設計的一般步驟和方法。這對我們以后的學習和工作的是非常有幫助的。

設計是我們將來必需的技能，這次設計剛好給我們提供了一個應用自己所學知識的機會，從到圖書館和網上查找資料到對硬件與程序模塊的設計對各模塊的調試再到最后整體設計調試，都對我所學的知識進行了檢驗，增強了自信心。

    通過本次設計，我進一步溫習和鞏固了課本的理論知識，對單片機各接口與外部電路之間的連接關系有了更加深刻的理解。同時掌握了Proteus和keil軟件的基本應用。同時，在設計過程中，將理論知識應用于實際應用，增強了理論聯系實際的能力。雖然設計時有時一個問題需要我們花費很長的時間，很煩很累但當我們通過查找資料解決了之后心里很開心很有成就感。同時也使我明白了要將理論運用于實踐還是一種非常重要的能力，要想牢固的掌握所學的知識我們必須將理論與實踐結合起來，用理論來指導實踐，用實踐來驗證理論，增強對理論的理解。不斷地充實自己的理論，提高自己的動手能力。最終完成了整個設計之后，使我更加堅信只要我們努力和采用正確的方法，沒有什么事是我們解決不了的。

最后，我在這里衷心地感謝所有教給我知識和在設計中給予我?guī)椭睦蠋焸兒屯瑢W(xué)們，是他們給我們的知識才使我們得以順利完成此次設計。



單片機匯編語言源程序如下:
  1. ;-------------------------------------------------
  2. ; 簡單功能說明：一個顯示實時溫度的小系統，可以自行設
  3. ; 定高溫報警和低溫報警值，實現溫度控制電機帶動外圍器
  4. ; 件功能。
  5. ;
  6. ;-------------------------------------------------
  7.         DQ        EQU        P1.7        ;DS18B20控制口
  8.         RS          EQU         P2.4
  9.             RW          EQU         P2.5
  10.             E           EQU         P2.6
  11.             LCD         EQU         P0
  12.         FLAG        EQU        30H
  13.              GEWEI        EQU        29H
  14.         SHI        EQU        28H
  15.         XIAOSHU        EQU        27H
  16.         TEMP_TL        EQU        20H  ;低溫限值
  17.         TEMP_TH        EQU        21H  ;高溫限值
  18.         TEMPH        EQU        22H  ;溫度高字節
  19.         TEMPL        EQU        23H  ;溫度低字節
  20.         TEMP        EQU        24H
  21.         K1        EQU        P3.0
  22.          K2        EQU        P3.1
  23.         K3        EQU        P3.2
  24.         K4        EQU        P3.3
  25. ;===============================================

  27. MAIN:        MOV        TEMP_TH,#25
  28.         MOV        TEMP_TL,#01
  29.         ACALL         INIT_LCD        ;初始化液晶
  30.         ACALL        WR_THL                ;寫入高溫限值和低溫限值寄存器
  31.         ACALL        WR_PROM
  32.         ACALL        RE_PROM         ;從EEPROM中返回高溫限值和低溫限值
  33.         ACALL        RESET                 ;初始化1820
  34.         JB        FLAG,LOOP
  35.         ACALL        ERROR                ;報錯
  36.
  37. LOOP:        ACALL        READ_T                ;1820讀取溫度
  38.         ACALL        DISP_TEMP        ;液晶顯示實時溫度
  39.         ACALL        KEYSCAN                ;鍵盤設定高溫限值和低溫限值
  40.         ACALL        TEMP_COMP
  41.         JMP        LOOP

  43. ;=============啟動1820讀取溫度====================

  45. READ_T:        SETB        DQ
  46.         ACALL        RESET
  47.         JB        FLAG,READ_T1
  48.         RET
  49. READ_T1:
  50.         MOV        A,#0CCH
  51.         ACALL        WR_1820
  52.         MOV        A,#44H
  53.         ACALL        WR_1820
  54.         ACALL        RESET
  55.         MOV        A,#0CCH
  56.         ACALL        WR_1820
  57.         MOV        A,#0BEH
  58.         ACALL        WR_1820
  59.         ACALL        READ_1820
  60.         RET

  62. ;=========把高溫和低溫限值寫入寄存器=================

  64. WR_THL:        JB        FLAG,WR_HL
  65.         RET
  66. WR_HL:        ACALL        RESET
  67.         MOV        A,#0CCH
  68.         ACALL        WR_1820
  69.         MOV        A,#4EH
  70.         ACALL        WR_1820
  71.         MOV        A,TEMP_TH
  72.         ACALL        WR_1820
  73.         MOV        A,TEMP_TL
  74.         ACALL        WR_1820
  75.         RET

  77. ;==========把高溫和低溫限值寫入EEPROM=================

  79. WR_PROM:ACALL        RESET
  80.         MOV        A,#0CCH
  81.         ACALL        WR_1820
  82.         MOV        A,#48H
  83.         ACALL        WR_1820
  84.         RET

  86. ;========把EEPROM的值返回到高溫和低溫限值寄存器========
  87. RE_PROM:
  88.         ACALL        RESET
  89.         MOV        A,#0CCH
  90.         ACALL        WR_1820
  91.         MOV        A,#0B8H
  92.         ACALL        WR_1820
  93.         RET
  94. ;===========初始化1820==================================

  96. RESET:        SETB         DQ
  97.         NOP
  98.         CLR        DQ
  99.         MOV        R5,#250
  100.         DJNZ        R5,$

  102.         SETB        DQ
  103.         NOP
  104.
  105.         MOV        R5,#25H
  106. RESET1:        JNB        DQ,FLAG1
  107.         DJNZ        R5,RESET1
  108.         JMP        NDQ


  111. FLAG1:        SETB        FLAG
  112.         MOV        R5,#100
  113.         DJNZ        R5,$
  114.         SETB        DQ
  115.         MOV        R5,#100
  116.         DJNZ        R5,$
  117.         JMP        RETU

  119. NDQ:        CLR        FLAG
  120.         ACALL        ERROR
  121. RETU:        SETB        DQ
  122.         RET

  124. ;=============1820寫字節========================

  126. WR_1820:
  127.         MOV        R6,#8
  128.         CLR        C
  129.
  130. WR1:        CLR        DQ
  131.         MOV        R5,#7
  132.         DJNZ        R5,$
  133.         RRC        A
  134.         MOV        DQ,C
  135.         MOV        R5,#25
  136.         DJNZ        R5,$
  137.         SETB        DQ
  138.         NOP
  139.         NOP
  140.         DJNZ        R6,WR1
  141.         SETB        DQ
  142.         RET
  143. ;==============讀取1820數據======================

  145. READ_1820:
  146.         MOV        R2,#4
  147.         MOV        R1,#TEMPL
  148.
  149. RE1:        MOV        R6,#8
  150. RE2:        SETB        DQ
  151.         NOP
  152.         CLR        DQ
  153.         CLR        C
  154.         NOP
  155.         NOP

  157.         SETB        DQ
  158.         MOV        R5,#9
  159.         DJNZ        R5,$

  161.         MOV        C,DQ
  162.         MOV        R5,#24
  163.         DJNZ        R5,$
  164.         RRC        A

  166.         DJNZ        R6,RE2
  167.         MOV        @R1,A
  168.         DEC        R1
  169.         DJNZ        R2,RE1
  170.         RET
  171. ;===========轉換數據=============================

  173. TURN:        MOV        XIAOSHU,TEMPL         ;保存TEMPL值，后面用于取低4位轉換小數部分
  174.         MOV        A,TEMPL
  175.         MOV        C,16                 ;22H的位尋址
  176.         RRC        A
  177.         MOV        C,17
  178.         RRC        A
  179.         MOV        C,18
  180.         RRC        A
  181.         MOV        C,19
  182.         RRC        A
  183.         MOV        TEMP,A
  184.         MOV        A,XIAOSHU
  185.         ANL        A,#00001111B
  186.         MOV        XIAOSHU,A

  188.
  189.         RET
  190. ;========鍵盤掃描=============================

  192. KEYSCAN:
  193.         JB        K1,RETUN        ;按下K1,進入鍵盤掃描
  194.         ACALL        DELAY20
  195.         JNB        K1,$
  196.         ACALL        CLR_LCD                ;清屏
  197.         ACALL        DISP_THL        ;顯示高溫限值和低溫限值
  198.         ACALL        SET_HL                ;設定限值
  199.         ACALL        WR_THL                ;把高溫限值和低溫限值寫入RAM
  200.         //.../ACALL        LED
  201.         ACALL  WR_PROM                ;限值復制到EEPROM中
  202. RETUN:        RET
  203. ;------------設定高低限值----------------------

  205. SET_HL:        //JNB        K4,EXIT
  206.         JB        K1,KEY4
  207.         ACALL        DELAY20
  208.         JNB        K1,$
  209.         CPL        20H.1                ;標志位，標志設定高溫限值或低溫限值
  210.         JB        20H.1,SET_H
  211.         JMP        SET_L
  212. ;-------------調高溫限值-------------------------
  213. SET_H:
  214.         ACALL        TH_SHAN                ;光標閃，進入設定
  215.
  216. KEY2H:        JNB        K1,SET_L         ;高溫限值與低溫限值間設定轉換
  217.         JNB        K4,EXIT
  218.         JB        K2,KEY3H        ;按下K2，值加1

  220.         ACALL        DELAY20

  222.         JNB        K2,$
  223.              INC        TEMP_TH
  224.         MOV        A,TEMP_TH
  225.         CJNE        A,#99,A0
  226.         MOV        TEMP_TH,#00
  227. A0:        ACALL        DISP_THL

  229. KEY3H:
  230.         JB        K3,KEY2H         ;按下K3，值減1
  231.         ACALL        DELAY20
  232.         JNB        K3,$
  233.         DEC         TEMP_TH
  234.         MOV         A,TEMP_TH
  235.         CJNE        A,#0,A1
  236.         MOV        TEMP_TH,#99
  237. A1:        ACALL        DISP_THL
  238.         JMP        SET_H
  239. ;-------------調低溫限值------------------------------
  240. SET_L:
  241.         ACALL        TL_SHAN
  242. KEY2L:        JNB        K1,SET_H        ;高溫限值與低溫限值間設定轉換
  243.         JNB        K4,EXIT
  244.         JB        K2,KEY3L        ;按下K2，值加1
  245.
  246.         ACALL        DELAY20
  247.         JNB        K2,$
  248.         INC        TEMP_TL
  249.         MOV        A,TEMP_TL
  250.         CJNE        A,#99,A2
  251.         MOV        TEMP_TL,#00
  252. A2:        ACALL        DISP_THL
  253. KEY3L:        JB        K3,KEY2L                 ;按下K3，值減1
  254.         ACALL        DELAY20
  255.         JNB        K3,$
  256.         DEC        TEMP_TL
  257.         MOV        A,TEMP_TL
  258.         CJNE        A,#0,A3
  259.         MOV        TEMP_TL,#99

  261. A3:        ACALL        DISP_THL
  262.         JMP        SET_L
  263.
  264. ;----------------------
  265. KEY4:        JNB        K4,EXIT                  ;K4用于退出設定
  266.         JMP        SET_HL
  267.         //JMP        SET_HL
  268. EXIT:        ACALL        DELAY20
  269.         JNB        K4,$
  270.          MOV           LCD,#00001100B           ;設置液晶光標不顯示、不閃爍
  271.            ACALL         WR_COMM
  272.         ACALL        CLR_LCD
  273.         ACALL        DISP_TEMP
  274.         RET

  276. ;==============溫度比較======================================

  278. TEMP_COMP:
  279.         MOV        A,TEMP_TH
  280.         SUBB        A,TEMP
  281.         ACALL        DIANJI
  282.         MOV        A,TEMP
  283.         SUBB        A,TEMP_TL
  284.         ACALL        DIANJI
  285.         RET
  286. ;============================================
  287. /*MORE:        MOV        DPTR,#MORE0
  288.         MOV        LCD,#0CEH
  289.         ACALL        WR_COMM
  290.         ACALL        DISP0
  291.         RET
  292. MORE0:        DB        '>H',0H
  293. */
  294. ;=============啟動電機========================

  296. ;電機接口是P1低4位，因?yàn)镻1.7是溫度傳感器的控制口
  297. ;避免沖突，電機接口按位控制
  298. DIANJI:        JC        DIAN0
  299.         RET
  300. DIAN0:        MOV        R0,#4
  301.         //ACALL        MORE
  302. DIAN1:
  303.         SETB        P1.0
  304.         CLR        P1.1
  305.         CLR        P1.2
  306.         CLR        P1.3
  307.         ACALL        DELAY
  308.         CLR        P1.0
  309.         SETB        P1.1
  310.         ACALL        DELAY
  311.         CLR        P1.1
  312.         SETB        P1.2
  313.         ACALL        DELAY
  314.         CLR        P1.2
  315.         SETB        P1.3
  316.         ACALL        DELAY
  317.         //RL        A
  318.         DJNZ        R0,DIAN1
  319.         CLR        P1.0
  320.         CLR        P1.1
  321.         CLR        P1.2
  322.         CLR        P1.3
  323.         RET
  324. DELAY:        MOV        R5,#5
  325. DLY1:        MOV        R6,#10
  326. DLY2:        MOV        R7,#50
  327.         DJNZ        R7,$
  328.         DJNZ        R6,DLY2
  329.         DJNZ        R5,DLY1
  330.         RET
  331. ;============清屏=============================

  333. CLR_LCD:
  334.         MOV        LCD,#80H
  335.         ACALL        WR_COMM
  336.         MOV        R0,#16
  337. CLR1:        MOV        LCD,#' '
  338.         ACALL        WR_DATA
  339.         DJNZ        R0,CLR1

  341.         MOV        LCD,#0C0H
  342.         ACALL        WR_COMM
  343.         MOV        R0,#16
  344. CLR2:        MOV        LCD,#' '
  345.         ACALL        WR_DATA
  346.         DJNZ        R0,CLR2
  347.         RET
  348. ;===============報錯============================

  350. ERROR:        MOV        LCD,#80H
  351.         ACALL        WR_COMM
  352.         MOV        DPTR,#ERORTAB
  353.         ACALL        DISP0
  354.         RET
  355. ……………………

  357. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

仿真程序和文檔下載:
基于51單片機的溫度控制系統.7z (252.45 KB, 下載次數: 144)

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:262 發表于 2022-3-5 23:48 | 顯示全部樓層
木子236Y 發表于 2022-3-5 20:46
仿真時實時溫度不正確呀，一直定在了85

我用Proteus8.8版本打開是正常的 你看圖
回復

使用道具 舉報

ID:349895 發表于 2018-6-12 08:13 | 顯示全部樓層
謝謝分享，
回復

使用道具 舉報

無效樓層，該帖已經被刪除
ID:853197 發表于 2022-3-5 20:46 來自觸屏版 | 顯示全部樓層
仿真時實時溫度不正確呀，一直定在了85
回復

使用道具 舉報

本版積分規則

小黑屋|51黑電子論壇 |51黑電子論壇6群 QQ 管理員QQ:125739409;技術交流QQ群281945664

Powered by 單片機教程網

快速回復 返回頂部 返回列表
主站蜘蛛池模板： 久久久久久久久综合 | 国产一区二区三区在线免费观看 | 午夜影院在线观看 | 99草免费视频 | 在线黄| 精品视频一区二区在线观看 | 9191av| 欧美精品一区二区三区蜜臀 | 久久久久久国产精品久久 | 可以看黄的视频 | 丁香六月激情 | 在线免费观看视频你懂的 | 国产超碰人人爽人人做人人爱 | 国产精品久久久久久久午夜 | 亚洲一区二区av在线 | 国产精品色婷婷久久58 | 久久草在线视频 | 久草免费在线视频 | 日韩成人在线视频 | 91精品国产自产在线老师啪 | 日韩无| av在线亚洲天堂 | 国产片侵犯亲女视频播放 | 欧美日韩国产一区二区三区不卡 | 国产一级免费在线观看 | 一区精品视频在线观看 | 国产高清视频在线观看播放 | 国产精品一区二区三区免费观看 | 中日av | 羞视频在线观看 | 久久亚洲精品国产精品紫薇 | 男女爱爱福利视频 | 中文字幕av一区 | 一a一片一级一片啪啪 | 国产最好的av国产大片 | 欧美成人自拍 | 亚洲免费在线观看 | 国产精品一区二区不卡 | 91传媒在线观看 | 人人看人人干 | 亚洲欧美在线观看视频 |
