51單片機產生pwm占空比信號仿真與源碼

[復制鏈接]
ID:324105 發表于 2018-5-7 12:37 | 顯示全部樓層 |閱讀模式
利用定時器產生頻率可調的PWM占空比信號
keil文件和PROTEUS方針在附件里

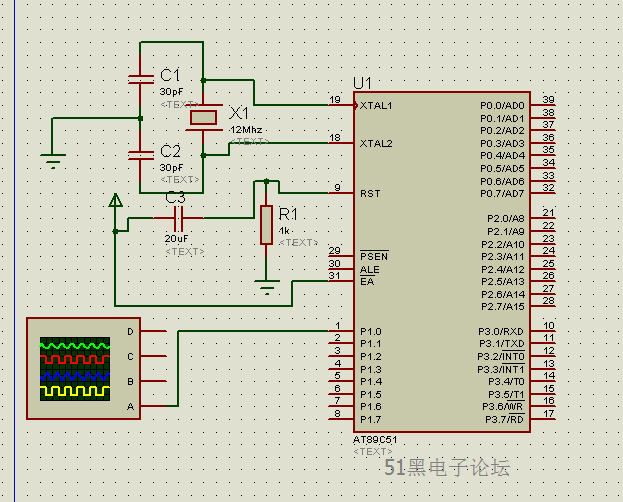

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）
0.png 0.jpg

單片機源程序如下:
  1. #include<reg51.h>
  2. sbit P1_0=P1^0;
  3. #define uchar unsigned char
  4. #define uint unsigned int
  5. uchar time;
  6. void main(void)
  7. {TMOD=0x01;
  8. P1_0=0;
  9. TH0=(65536-250)/256;
  10. TL0=(65536-250)%256;
  11. ET0=1;
  12. EA=1;
  13. TR0=1;
  14. time=0;
  15. do {}while (1);

  17. }
  18. void T0_int(void) interrupt 1 using 1
  19. {
  20. time++;
  21. if(time>=10)
  22. {time=0;}
  23. if(time<=6)
  24. {P1_0=0;}
  25. else P1_0=1;
  26. TH0=(65536-250)/256;
  27. TL0=(65536-250)%256;
  28. TR0=1;


  31. }
復制代碼

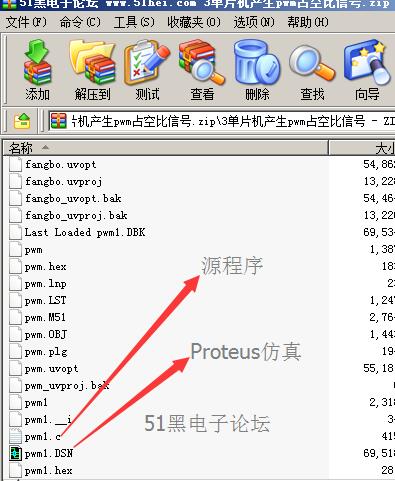

所有資料51hei提供下載:
3單片機產生pwm占空比信號.zip (82.88 KB, 下載次數: 94)




回復

使用道具 舉報

ID:536205 發表于 2019-7-25 11:24 | 顯示全部樓層
打不開垃圾軟件
