STM8S斷碼管代碼

[復制鏈接]
ID:324602 發表于 2018-5-7 22:11 | 顯示全部樓層 |閱讀模式

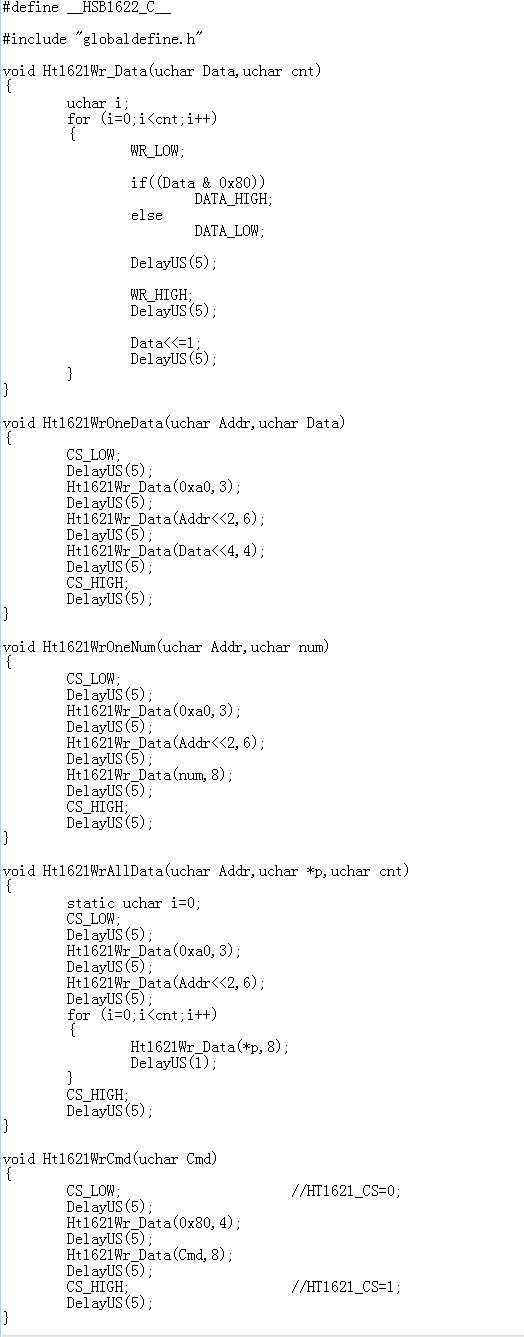

使用HSB1622 驅動斷碼管
#ifndef __HSB1622_C__
#define __HSB1622_C__

void Ht1621_Init(void)
{
        /********************************************************
        CS_HIGH;                               //HT1621_CS=1;
        WR_HIGH;                               //HT1621_WR=1;
        DATA_HIGH;                             //HT1621_DAT=1;
        DelayMS(10);

        Ht1621WrCmd(BIAS);
        Ht1621WrCmd(RC256);
        //Ht1621WrCmd(SYSDIS);
        //Ht1621WrCmd(WDTDIS);
        Ht1621WrCmd(SYSEN);
        Ht1621WrCmd(LCDON);
        //Ht1621WrOneNum(0x09,0x01);
        //Ht1621WrCmd(LCDOFF);

        *********************************************************/
        /********************************************************/

        CS_HIGH;                               //HT1621_CS=1;
        WR_HIGH;                               //HT1621_WR=1;
        DATA_HIGH;                             //HT1621_DAT=1;
        DelayMS(10);

        Ht1621WrCmd(NORMAL);
  //Ht1621WrCmd(EXT32K);
  Ht1621WrCmd(SYS_EN);
  Ht1621WrCmd(LCD_ON);
  Ht1621WrCmd(RC256);
  // Ht1621WrCmd(EXT32K);

  //Ht1621WrCmd(IRQ_EN);
  Ht1621WrCmd(TIMER_EN);
  //Ht1621WrCmd(F16);

  //Ht1621WrCmd(TONE_ON);
  //Ht1621WrCmd(TONE_2K);

void Ht1621Wr_Data(uchar Data,uchar cnt)
{
        uchar i;
        for (i=0;i<cnt;i++)
        {
                WR_LOW;

                if((Data & 0x80))
                        DATA_HIGH;
                else
                        DATA_LOW;

                DelayUS(5);

                WR_HIGH;
                DelayUS(5);

                Data<<=1;
                DelayUS(5);
        }
}

void Ht1621WrOneData(uchar Addr,uchar Data)
{
        CS_LOW;
        DelayUS(5);
        Ht1621Wr_Data(0xa0,3);
        DelayUS(5);
        Ht1621Wr_Data(Addr<<2,6);
        DelayUS(5);
        Ht1621Wr_Data(Data<<4,4);
        DelayUS(5);
        CS_HIGH;
        DelayUS(5);
}

void Ht1621WrOneNum(uchar Addr,uchar num)
{
        CS_LOW;
        DelayUS(5);
        Ht1621Wr_Data(0xa0,3);
        DelayUS(5);
        Ht1621Wr_Data(Addr<<2,6);
        DelayUS(5);
        Ht1621Wr_Data(num,8);
        DelayUS(5);
        CS_HIGH;
        DelayUS(5);
}

void Ht1621WrAllData(uchar Addr,uchar *p,uchar cnt)
{
        static uchar i=0;
        CS_LOW;
        DelayUS(5);
        Ht1621Wr_Data(0xa0,3);
        DelayUS(5);
        Ht1621Wr_Data(Addr<<2,6);
        DelayUS(5);
        for (i=0;i<cnt;i++)
        {
                Ht1621Wr_Data(*p,8);
                DelayUS(1);
        }
        CS_HIGH;
        DelayUS(5);
}

void Ht1621WrCmd(uchar Cmd)
{
        CS_LOW;                     //HT1621_CS=0;
        DelayUS(5);
        Ht1621Wr_Data(0x80,4);
        DelayUS(5);
        Ht1621Wr_Data(Cmd,8);
        DelayUS(5);
        CS_HIGH;                    //HT1621_CS=1;
        DelayUS(5);
}

#endif


回復

使用道具 舉報

ID:324602 發表于 2018-5-7 22:12 | 顯示全部樓層
HSB1622斷碼管驅動程序
