求指教示波器顯示鎖相倍頻后的波形問題

ID:307764 · 發表于 2018-5-8 12:45

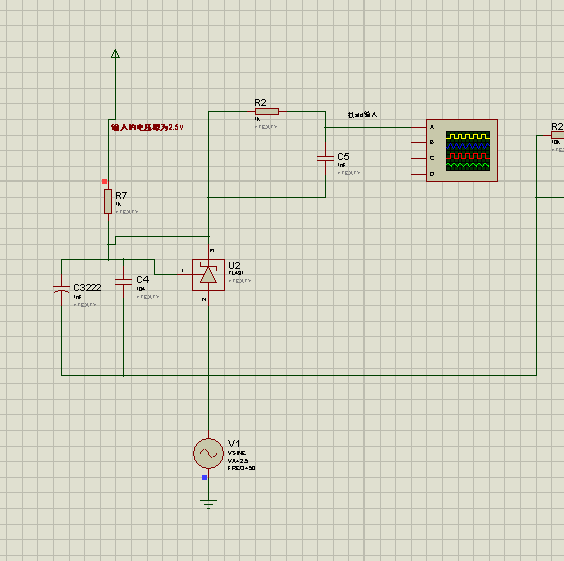

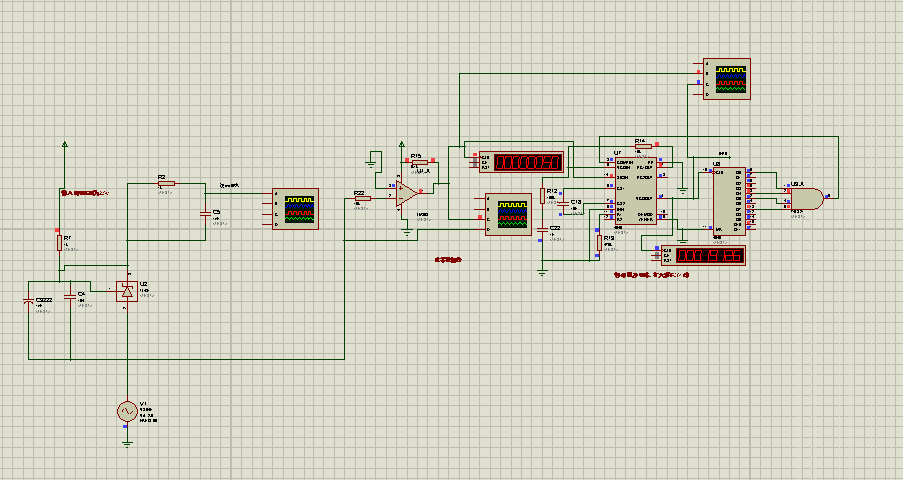

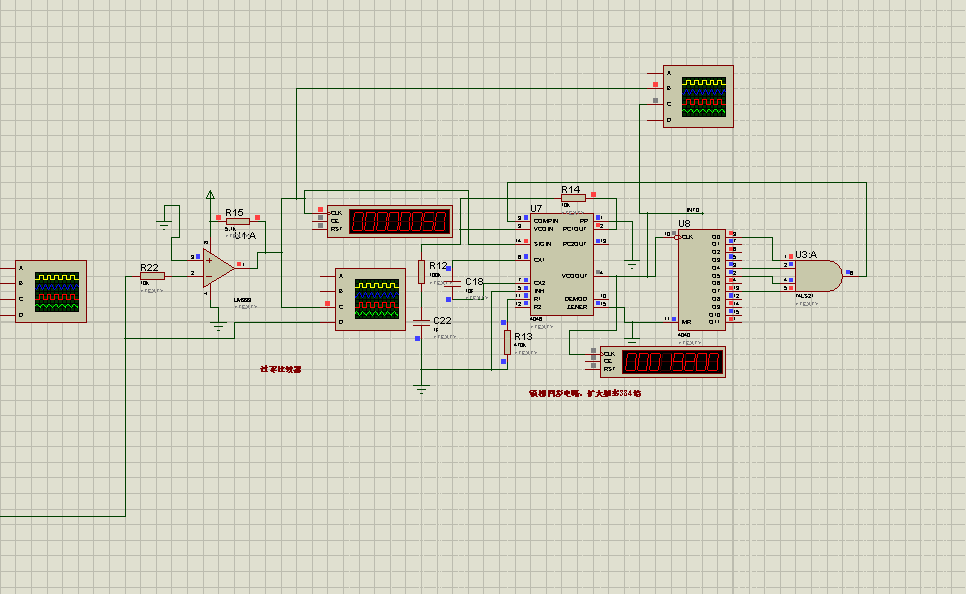

求大神們指教，圖四是將采集的50hz正弦波經過過零比較電路（將正弦波轉為方波），再將方波經過鎖相倍頻（384倍），從50hz到19200hz，顯示的數字是對的，但是圖一示波器顯示的波形為什么不對啊，b口顯示的是50hz的，c口顯示的是19200hz的，但是19200hz顯示的方波不正常，不是應該在50hz顯示一個方波的時間內，在19200hz顯示384個方波嗎？我不知道理解的對不對，我不知道是什么原因?qū)е碌漠a(chǎn)生這樣的波形，求大神指教，頭一次做，求指教

ID:325138 · 發表于 2018-5-8 15:55

先看懂書上原理

ID:325683 · 發表于 2018-5-9 09:36

先理解線路圖，保證線路圖無錯時再操作儀器
