關于單片機中的一點C語言的問題

ID:329253 · 發表于 2018-5-16 21:17

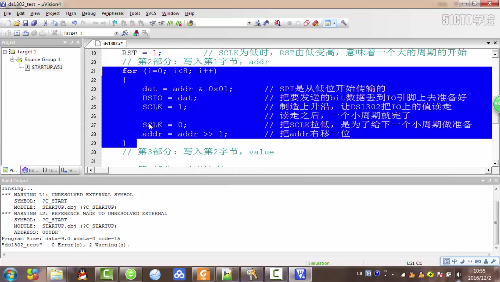

這是ds1302中寫字節的一部分，我想問問這部分里邊的這個for循環，里邊的那個dat一次不是只能傳輸一個位嗎？最終是怎么傳出來一個字節的呢？每次循環不應該都重新來了嗎？所以就不懂了，麻煩看見的幫我解答解答，萬分感激

ID:329253 · 發表于 2018-5-17 00:33

圖片里的東西在這里
for (i=0; i<8; i++)
{
dat = addr & 0x01;      // SPI是從低位開始傳輸的
DSIO = dat;      // 把要發送的bit數據丟到IO引腳上去準備好
SCLK = 1;      // 制造上升沿，讓DS1302把IO上的值讀走
delay(); // 讀走之后，一個小周期就完了
SCLK = 0; // 把SCLK拉低，是為了給下一個小周期做準備
delay();
addr >>= 1;    // 把addr右移一位
}
// 第3部分: 寫入第2字節，value
for (i=0; i<8; i++)
{
dat = value & 0x01;      // SPI是從低位開始傳輸的
DSIO = dat;      // 把要發送的bit數據丟到IO引腳上去準備好
SCLK = 1;      // 制造上升沿，讓DS1302把IO上的值讀走
delay(); // 讀走之后，一個小周期就完了
SCLK = 0; // 把SCLK拉低，是為了給下一個小周期做準備
delay();
value = value >> 1;    // 把addr右移一位
}

ID:164602 · 發表于 2018-5-17 07:23

134849694164151 發表于 2018-5-17 00:33
圖片里的東西在這里
for (i=0; i>= 1; // 把addr右移一位
}

從你給的程序上看，dat是8位，不是一位。
主要是你想不通：為什么一個8位數據去給一個一位賦值？！
其實很簡單：DSIO是一位，當DSIO=dat時，自動取低位。
你自己可以做實驗的：對一個unsigned char 型變量，賦值0x1234，你會發現，最后得到的自動就是0x34，高位自動去掉了。

ID:213173 · 發表于 2018-5-17 07:44

134849694164151 發表于 2018-5-17 00:33
圖片里的東西在這里
for (i=0; i>= 1; // 把addr右移一位
}

就像8個人排隊跳水，一次只跳下一個，后面的人依次向前移動一位，直至跳完。addr >>= 1; // 把addr右移一位

ID:305599 · 發表于 2018-5-17 08:50

一個字節是8位。for循環里面循環8次，每一次循環把dat里面的數據給DSIO寄存器，然后dat獲得value右移一位后的數據，8次共傳輸一個字節。for循環8次后，進入下一個函數。

ID:68143 · 發表于 2018-5-17 08:54

每次傳輸一個位，循環8次不正好一個字節嗎

ID:68143 · 發表于 2018-5-17 08:58

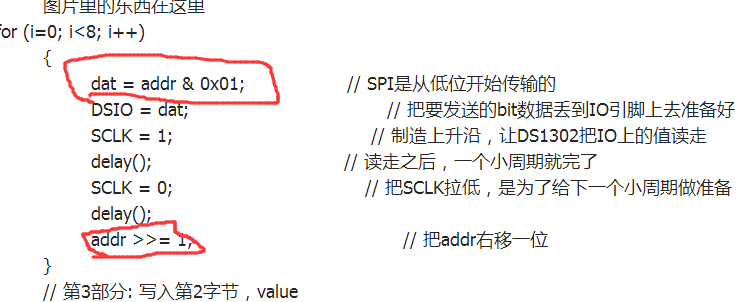

仔細理解下這兩句

ID:295783 · 發表于 2018-5-23 10:13

從你給的程序上第一句看，dat是8位，不是一位。
從最低位開始傳
DSIO是一位，當DSIO=dat時，自動取低位。
所以你就可以看到八位數啦
希望對你能有幫助

ID:336678 · 發表于 2018-5-23 19:10

是每次傳送一bit，傳8次就是一個Byte了。如果要傳輸很多Byte，就連續調用這個循環。

ID:296970 · 發表于 2018-5-23 20:55

取最低位，傳一位移一位，八次
