GYJ-0127_直流信號抗干擾模塊

[復制鏈接]
ID:280979 發表于 2018-5-17 21:35 | 顯示全部樓層 |閱讀模式

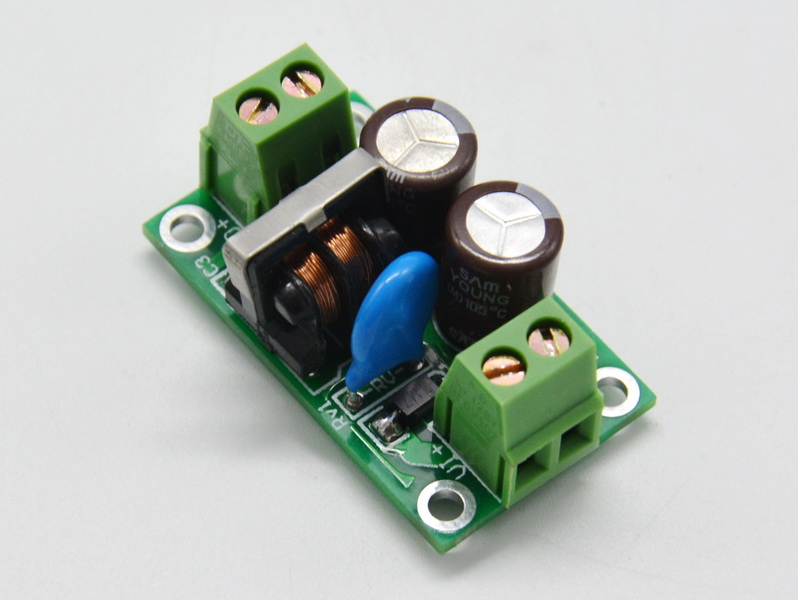

【簡要說明】
功能描述：
此模塊的作用，穩定電源的輸入，增加電磁抗干擾能力，電源濾波，以及電源防反接保護。

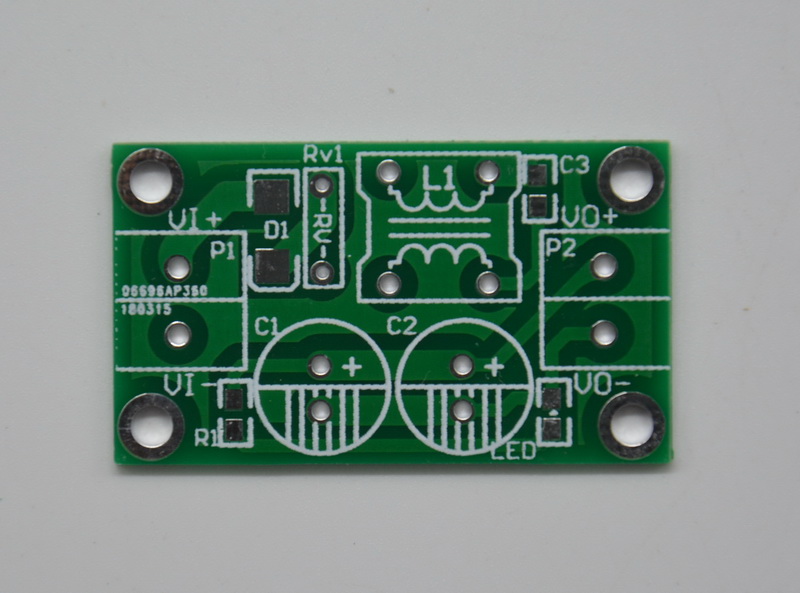

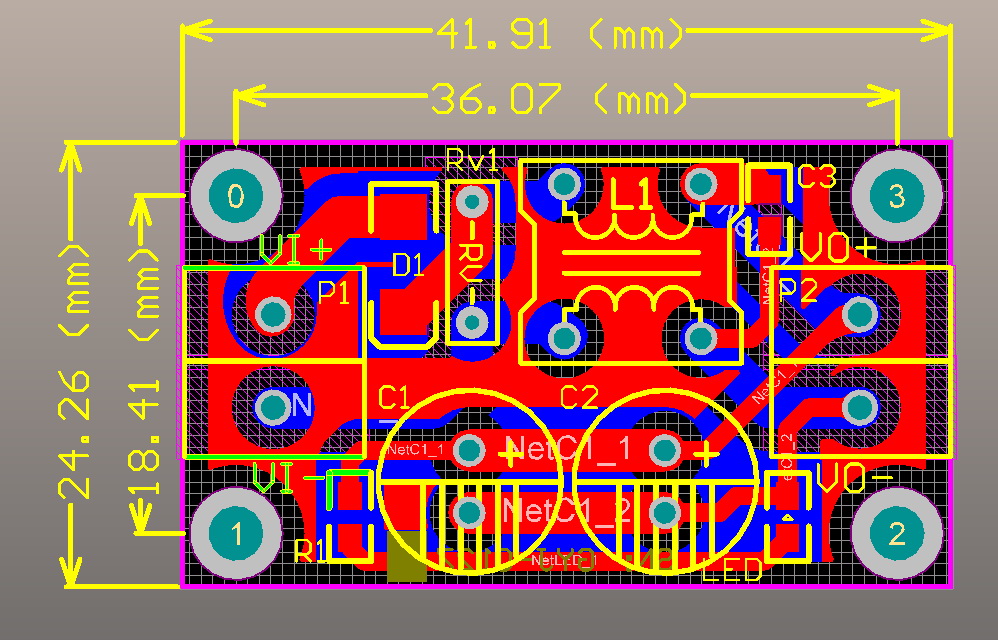

一、板子尺寸：長42mmX寬24mmX高20mm

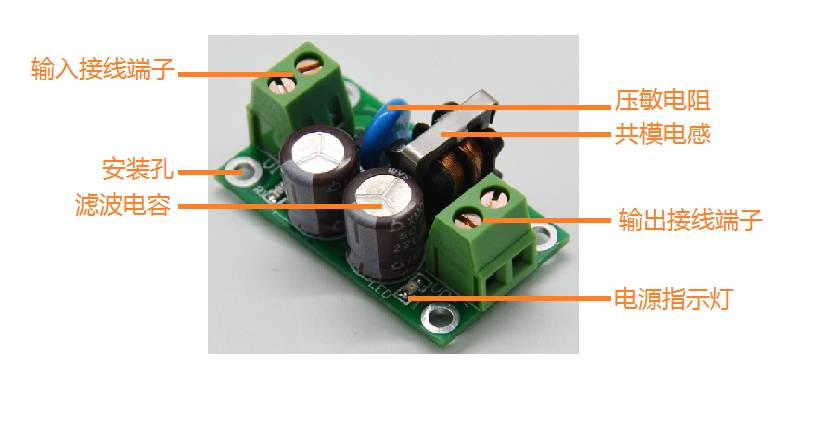

二、主要器件：共模電感 濾波電容 整流二極管 壓敏電阻
三、工作電壓：直流 3V至36V
四、特點：
1、具有電源信號燈指示功能。
2、寬電壓供電。
3、具有抑制共模干擾，電源濾波 、抗電磁干擾。
4、電源輸入端仿接反保護，壓敏保護。
5、輸入輸出接線端子螺旋壓接。

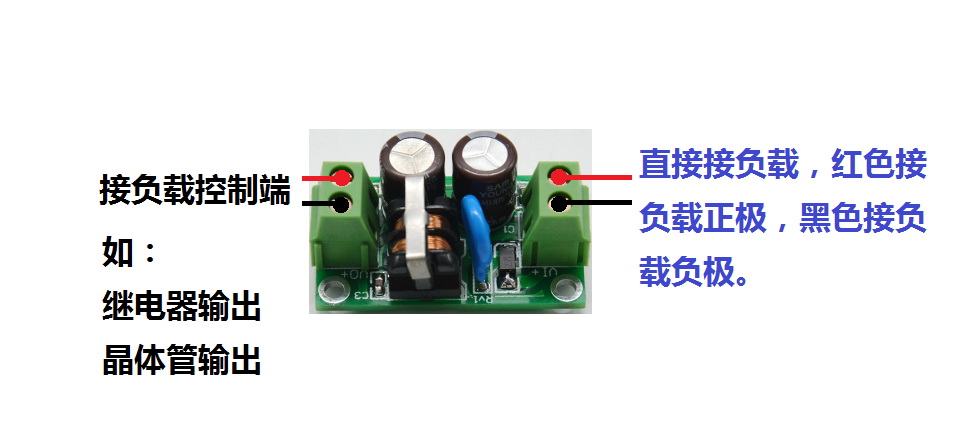

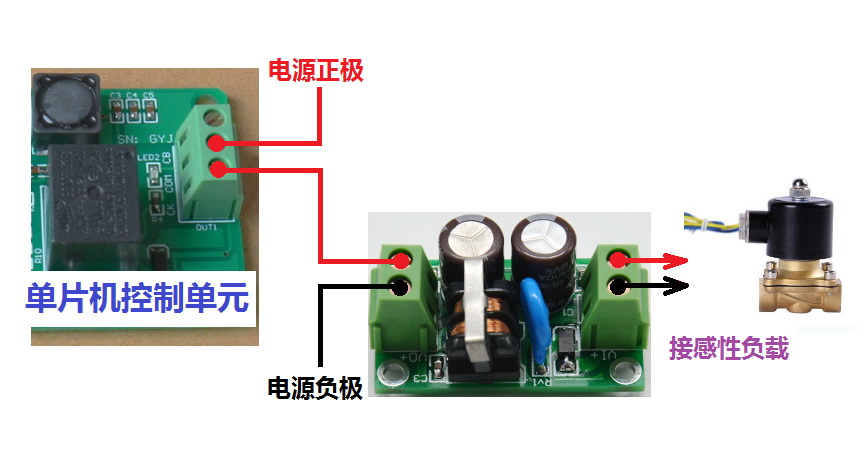

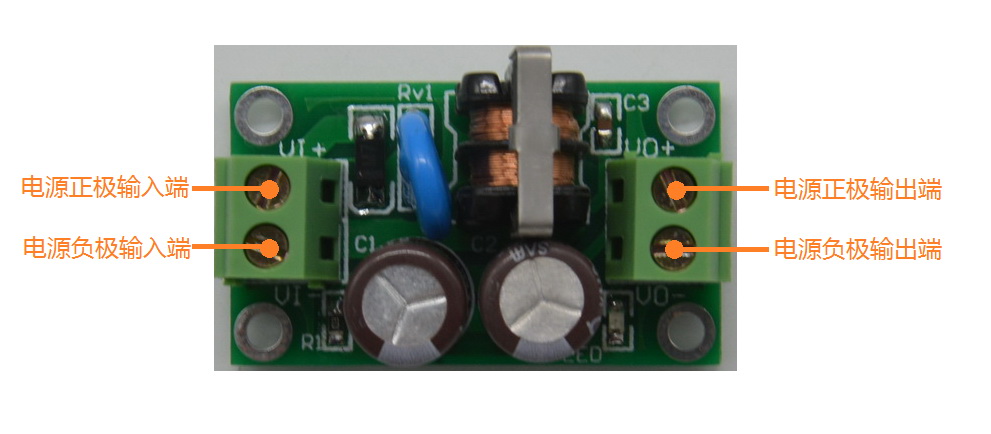

電源抗干擾接線舉例 - 1.jpg

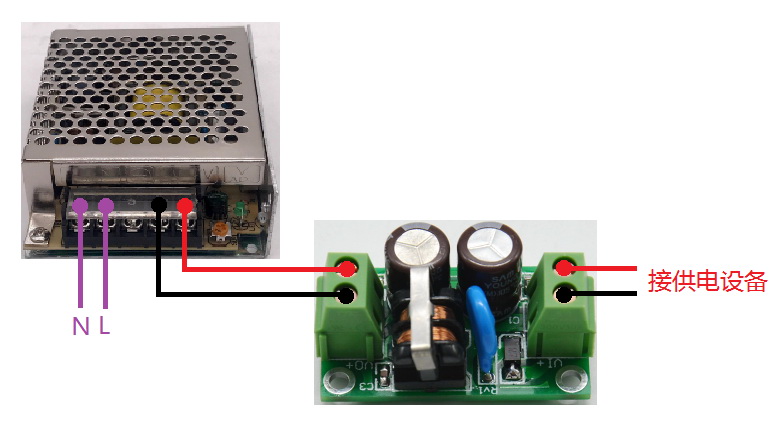

電源抗干擾接線舉例 -2.jpg

GYJ-0127_直流信號抗干擾模塊產品使用手冊.doc

2.19 MB, 下載次數: 4, 下載積分: 黑幣 -5

GYJ-0127_直流信號抗干擾模塊產品使用手冊.pdf

757.24 KB, 下載次數: 4, 下載積分: 黑幣 -5

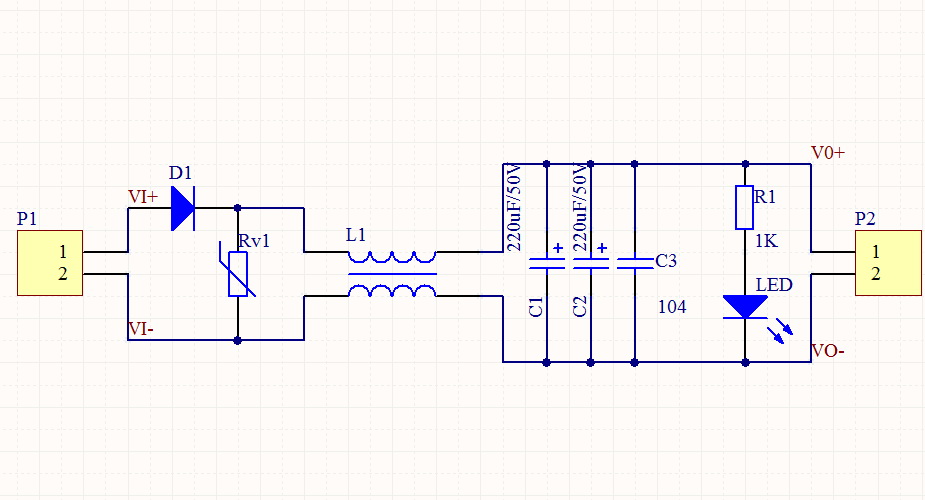

GYJ-0127_直流信號抗干擾模塊原理圖及PCB圖.pdf

183.07 KB, 下載次數: 6, 下載積分: 黑幣 -5
