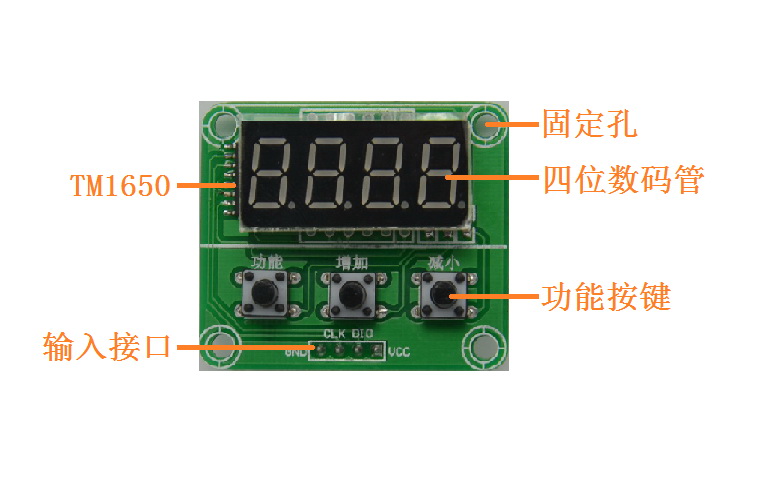

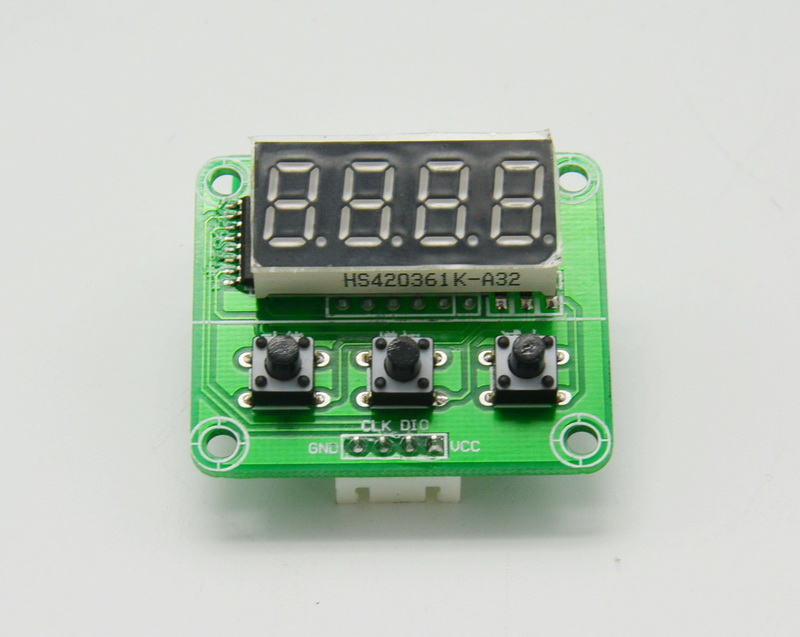

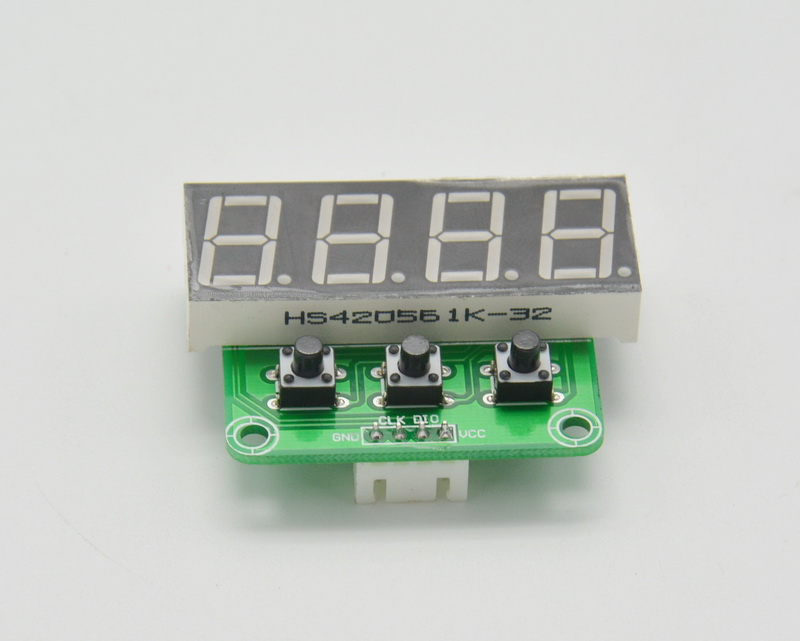

功能描述：I2C總線接口，只需要4根線就可以驅動4位數碼管顯示和3個按鍵的掃描，可做面板使用，正面只有數碼管和按鍵，其他元件都在背面，可連接各種單片機實現控制，簡單方便，另外可配本店其他繼電器板子實現功能 【簡要說明】 一、 尺寸：長42mmX寬36mmX高10mm
二、 主要芯片：共陰數碼管，TM1650（專用數碼管驅動芯片）
三、 供電電壓：直流5V 電流小于50MA
四、特點： 1、內部有專用數碼管驅動電路。
2、四位一體數碼管顯示。
3、使用壽命：≥5萬小時
4、排線長度：30cm （送）
5、驅動方式：I2C協議
6、電器絕緣電阻100M
7、工作溫度-40度至 +70度 8、工作濕度 40% ~ 80%RH 9、板子功耗小于0.1W 功能特點： 1、只用四根線就可以方便連接

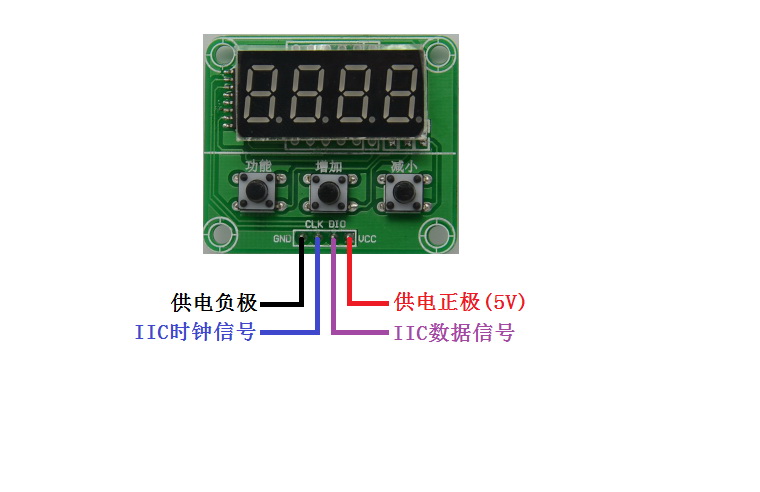

2、只占用單片機兩個IO口，大大減少了單片機IO口
3、八級灰度可以調節，可以通過寫寄存器的值來調節
4、無需單片機主程序動態去掃描，大大節省了單片機CPU占用率 5、方便與各種單片機控制板連接，用于顯示和參數設置調節
6、接口采用白色優質插頭，插拔方便，接線方便
7、用途廣泛，可用于單片機控制板需要拓展顯示的電路板等等

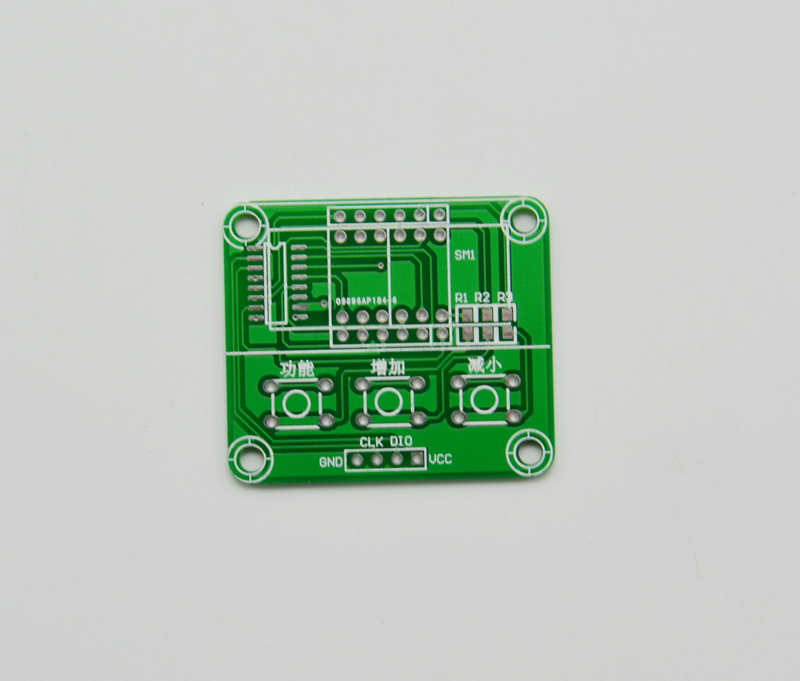

8、四個固定孔3mm方便客戶安裝設備面板 用途： 用于計數器、延時器、頻率計、秒表、電壓電流顯示等等，也可配套我們繼電器控制板用來顯示時間和參數調節
|
