這是有關maxwell的一些入門級的仿真實例，適合初學者，首先學習一些簡單的操作，其次理解maxwell的運算過程和求解原理。
2. 恒定電場問題實例：導體中的電流仿真 恒定電場： 導體中，以恒定速度運動的電荷產生的電場稱為恒定電場，或恒定電流場（DC conduction） 恒定電場的源： （1）Voltage Excitation，導體不同面上的電壓 （2）Current Excitations，施加在導體表面的電流 （3）Sink（匯），一種吸收電流的設置，確保每個導體流入的電流等于流出的電流。只有在不使用Voltage Excitation時，才用Sink。保證 DC conduction求解器： 不計算導體外的電場，計算時，不考慮材料的介電常數參數。 例：繪出如下圖所示導體結構中的電流流向圖

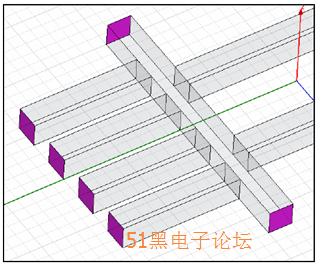

創建導體Conductor_4 Draw > Box 起點：（X,Y,Z）>（0.8, -1, 0） 坐標偏置：（dX,dY,dZ）>（0.2, 2.2,0.2） 將六面體重命名為Conductor_4 Assign Material > Copper（設置材料為銅） 創建導體Conductor_5 Draw > Box 起點：（X,Y,Z）>（0.8, -0.4, 0） 坐標偏置：（dX,dY,dZ）>（-1.2, 0.2,0.2） 將六面體重命名為Conductor_5 Assign Material > Copper（設置材料為銅） 創建導體Conductor_6 Select Conductor_5 Edit > Duplicate > Mirror（鏡像復制） 輸入對稱鏡像平面法向量在平面中的第1點坐標：（0，0，0） 輸入對稱鏡像平面法向量在平面外的第2點坐標：（0，1，0） 上述設置表示鏡像平面為XOZ平面 將六面體重命名為Conductor_6 創建導體Conductor_7 Draw > Box 起點：（X,Y,Z）>（-0.4，0.6，0） 坐標偏置：（dX,dY,dZ）>（-0.4, -1.2,0.2） 將六面體重命名為Conductor_sink Assign Material > Copper（設置材料為銅） 創建計算區域（Region） Padding Percentage：10% 2.設置激勵（Assign Excitation） 按f，將體選擇改為面選擇 2.1 設置電流注入源 選中如下圖所示6個面
Maxwell 3D> Excitations > Assign >Current > 1A
Maxwell 在上述6個面上產生6個輸入電流激勵源
2.2設置電流匯（Current Sink）

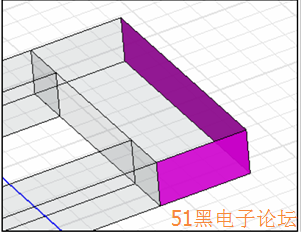

選中Current_sink導體的下列2側面
Maxwell 3D> Excitations > Assign > Sink
3.設置剖分操作（Assign MeshOperations） 選中所有物體，Ctrl+A Maxwell 3D> Meshoperations> Assign> Inside Selection> Length Based 不選Restrict length ofelements 選中Restrict the numberof elements 輸入maximum number ofelements：10000（設置剖分單元的最大數量）
