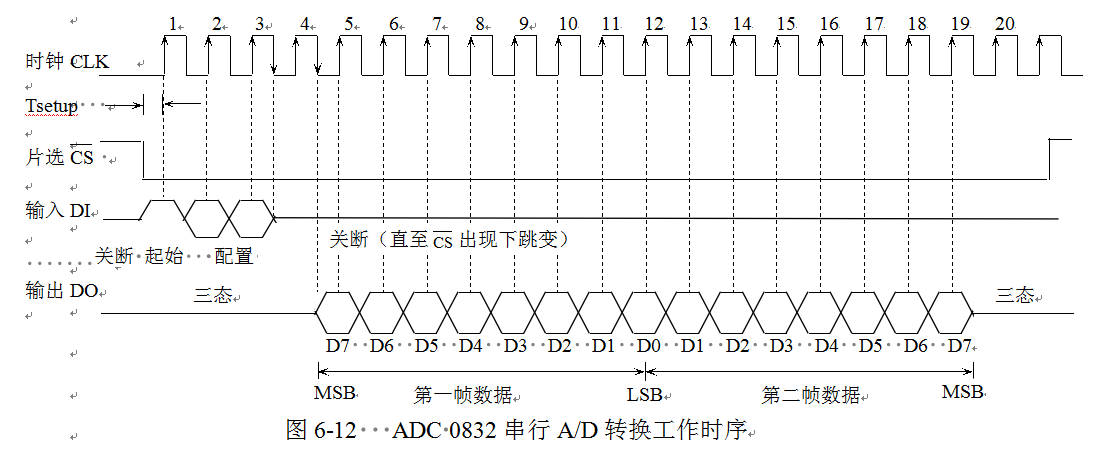

圖6-12為ADC0832串行A-D轉換工作時序，從圖中看出，其工作時序分為兩個階段：第一階段為起始和通道配置，由CPU發送，從ADC0832 DI端輸入；第二階段為A-D轉換數據輸出，由ADC0832從DO端輸出，CPU接收。

⑴ 起始和通道配置

表6-3   ADC 0832通道選擇
編碼	通道選擇
	CH0    CH1
00	＋      －
01	－      ＋
10	＋
11	＋

該階段由4個時鐘組成。在片選CS滿足條件（完成從高到低的跳變）后，第1個時鐘脈沖的上升沿，測得DI=1，即啟動ADC0832；第2、3個時鐘上升沿輸入A-D通道地址選擇：00和01為差分輸入，10和11為單端輸入，如表6-3所示；第3個時鐘下降沿，DI關斷；第4個時鐘是ADC0832使多路轉換器選定的通道穩定，DO脫離高阻狀態。⑵ A-D轉換數據串行輸出 ADC0832輸出的A-D轉換數據分為二幀：第一幀從高位（MSB）到低位（LSB），第二幀從低位到高位，二幀數據合用一個最低位，共需要15個時鐘。

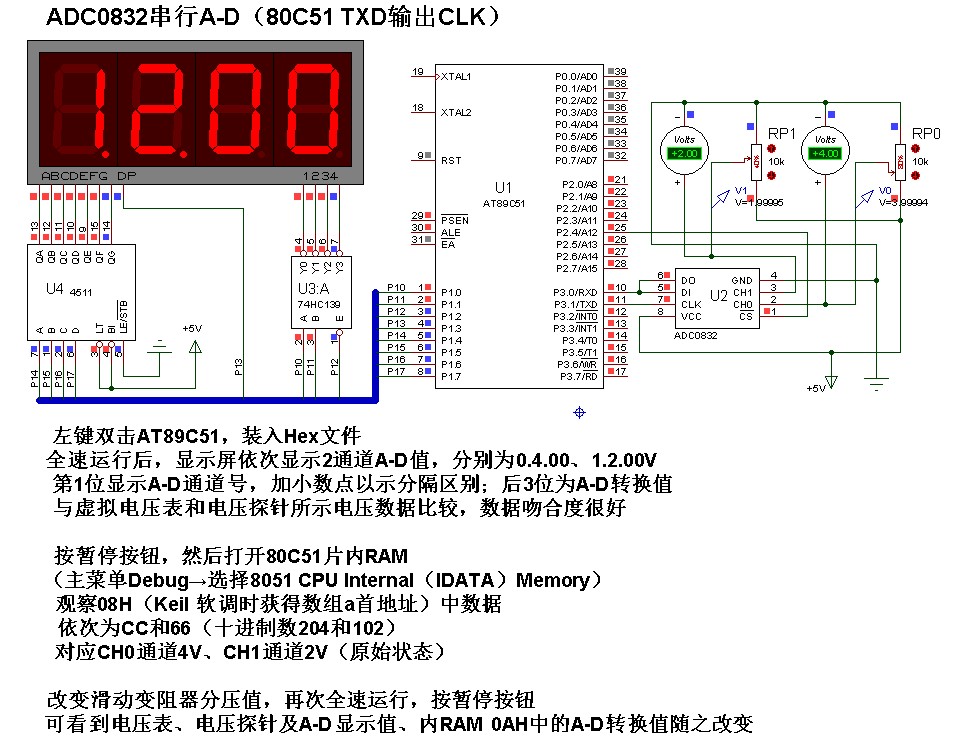

先Proteus仿真一下，確認有效。

實例85 ADC0832串行A-D（ TXD輸出CLK）.rar (36.86 KB, 下載次數: 73)

2018-5-24 20:07 上傳

點擊文件名下載附件

以上摘自張志良編著《80C51單片機仿真設計實例教程——基于Keil C和Proteus》清華大學出版社ISBN 978-7-302-41682-1，內有常用的單片機應用100案例，用于仿真實驗操作，電路與程序真實可靠可信可行，可演示，可觀測，書中電路和程序設計有詳細說明，程序語句條條有注解。

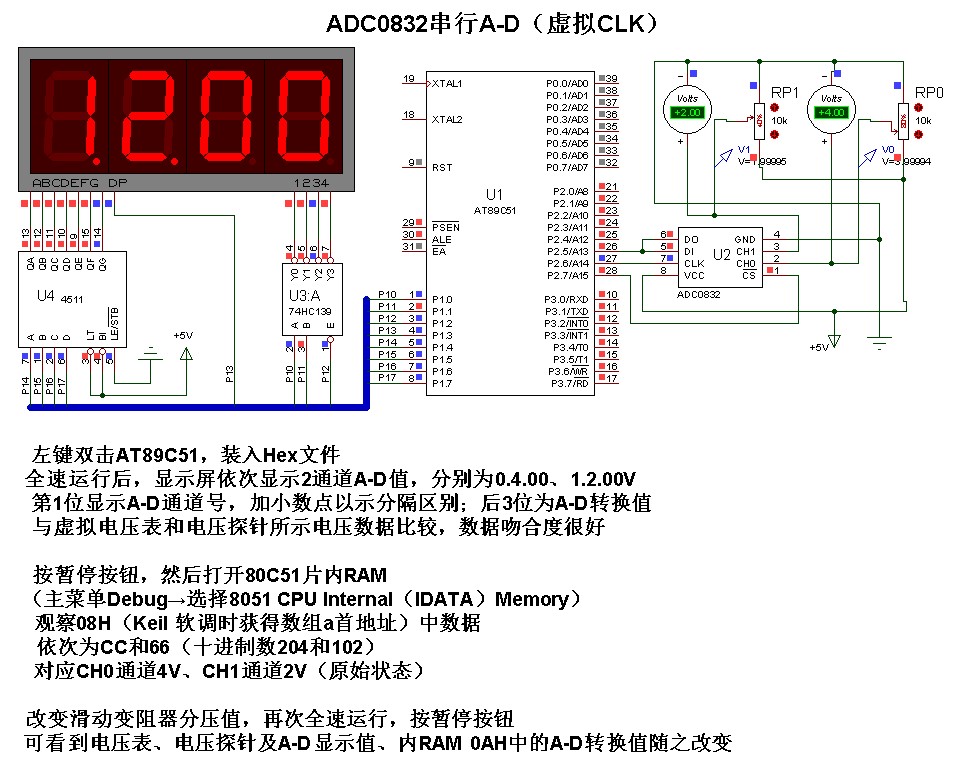

先Proteus仿真一下，確認有效。

實例86 ADC0832串行A-D（虛擬CLK）.rar (35.29 KB, 下載次數: 49)

2018-5-24 20:08 上傳

點擊文件名下載附件

以上摘自張志良編著《80C51單片機仿真設計實例教程——基于Keil C和Proteus》清華大學出版社ISBN 978-7-302-41682-1，內有常用的單片機應用100案例，用于仿真實驗操作，電路與程序真實可靠可信可行，可演示，可觀測，書中電路和程序設計有詳細說明，程序語句條條有注解。
