8051單片機雙機傳送proteus仿真與源程序

[復制鏈接]
ID:339036 發表于 2018-5-27 11:11 | 顯示全部樓層 |閱讀模式
我是電子專業的，這是我上個學期期末的大作業，8051設計，實現雙機傳送，有Protus電路圖和keil代碼

雙機傳送

系統設計說明：
1.    主片用來接收外部按鍵輸入，存入SBUF，通過P3.1TxD發送給從片，同時申請4號中斷。
2.    從片通過P3.0RxD接收主片傳送的SBUF，選中對應的段碼，送到LED共陽極數碼管顯示，同時申請4號中斷。
3.    十個按鍵從上到下代表輸入9~0。

系統功能說明：
實現雙機傳送數據。

軟件設計說明：
采用中斷方式，8位定時器，自動重裝計數值，波特率為9600b/s，串口方式1。

調試及運行結果：
系統按設計運行，按鍵按下，LED數碼管顯示對應的數字，LED燈閃爍一次。

心得體會：
比8086簡單。。。

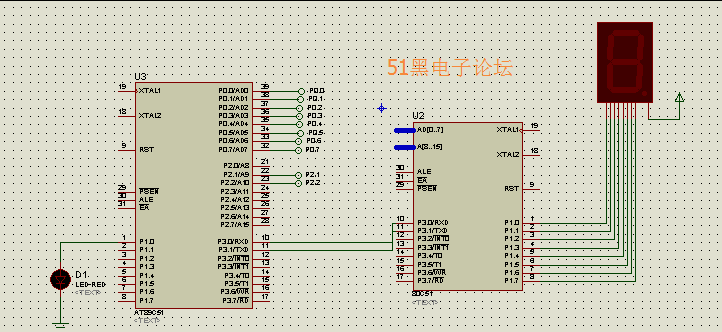

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

單片機源程序如下:
  1. #include<STC15f2k60s2.h>
  2. #include <intrins.h>
  3. #define uint  unsigned int
  4. #define uchar unsigned char
  5. #define  _Nop()  _nop_()
  6. uchar x;

  8. sbit KEY0=P0^0;
  9. sbit KEY1=P0^1;
  10. sbit KEY2=P0^2;
  11. sbit KEY3=P0^3;
  12. sbit KEY4=P0^4;
  13. sbit KEY5=P0^5;
  14. sbit KEY6=P0^6;
  15. sbit KEY7=P0^7;
  16. sbit KEY8=P2^1;
  17. sbit KEY9=P2^2;



  21. void delay_1(uchar x)
  22. {
  23.         uchar i,j;
  24.           for(i=0;i<=x;i++)
  25.                 for(j=0;j<=200;j++)
  26.                  _Nop();
  27. }

  29.         void serial_ISR(void) interrupt 4
  30.         {
  31.                   P1=~0x01;
  32.           delay_1(20000) ;
  33.                   P1=0x01;
  34.                   RI = 0;
  35.         }
  36.

  38.                 void serial_initial(void)
  39.         {
  40.         TMOD = 0x20;
  41.         TL1  = 0xfd;
  42.         TH1  = 0xfd;
  43.         TR1  =1;
  44.         SCON = 0x40;
  45.     ES   = 1;
  46.         EA   = 1;
  47.         }

  49.         void Send_Byte(uchar x)
  50.         {
  51.                 SBUF=x;
  52.                 while(TI==0);
  53.                 TI=0;
  54.         }


  57.                 void main(void)
  58. {
  59.         serial_initial();
  60.         while(1)
  61.         {
  62.       if(KEY0==0)
  63.                 {
  64.                         while(KEY0==0);
  65.             Send_Byte(0);
  66.            }
  67.
  68.              if(KEY1==0)
  69.                 {
  70.                                  while(KEY1==0);
  71.             Send_Byte(1);
  72.            }
  73.
  74.                    if(KEY2==0)
  75.                 {
  76.                                    while(KEY2==0);
  77.             Send_Byte(2);
  78.            }
  79.
  80.                    if(KEY3==0)
  81.                 {
  82.                                    while(KEY3==0);
  83.             Send_Byte(3);
  84.            }
  85.
  86.                    if(KEY4==0)
  87.                 {
  88.                               while(KEY4==0);
  89.             Send_Byte(4);
  90.            }
  91.
  92.                     if(KEY5==0)
  93.                 {
  94.                                while(KEY5==0);
  95.             Send_Byte(5);
  96.            }
  97.
  98.                      if(KEY6==0)
  99.                 {
  100.                                    while(KEY6==0);
  101.             Send_Byte(6);
  102.            }
  103.
  104.                    if(KEY7==0)
  105.                 {
  106.                                  while(KEY7==0);
  107.             Send_Byte(7);
  108.            }
  109.
  110.                    if(KEY8==0)
  111.                 {
  112.                                    while(KEY8==0);
  113.             Send_Byte(8);
  114.            }
  115.
  116.                   if(KEY9==0)
  117.                 {
  118.                                  while(KEY9==0);
  119.             Send_Byte(9);
  120.            }
  121.         }
  122. }
復制代碼

所有資料51hei提供下載:
8051--雙機傳送.zip (58.36 KB, 下載次數: 8)
