51單片機串口仿真（全雙工有中斷）

ID:342790 · 發表于 2018-6-1 12:11

這是一個小的串口仿真。希望可以幫助一下

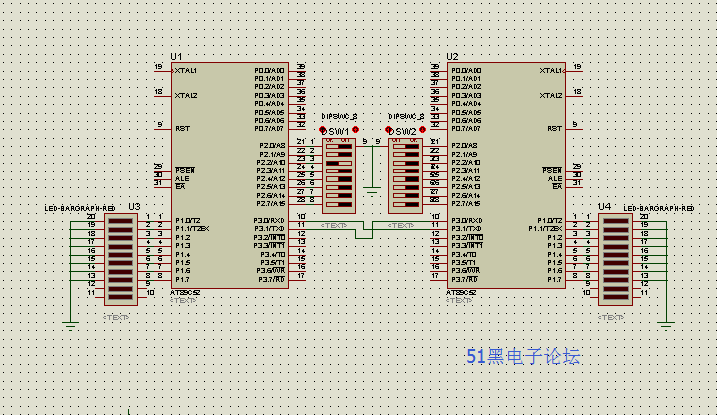

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

單片機源程序如下:

#include<reg52.h>
#define uchar unsigned char
#define uint unsigned int
void UART() interrupt 4
{
if(RI == 1)
{
RI = 0;
P1 = SBUF;
}
}
void init_UART()
{
EA = 1;
ES = 1;
TMOD = 0x20; //模式2 8位自動重載模式溢出時，將TH1裝入TL1
TH1 = 0xFD; //波特率：9600
TL1 = TH1;
SCON = 0x50; //方式1（定時器1溢出率）允許接收
PCON = 0x00;
TR1 = 1;
}
void Send_One_Byte(uchar Byte)
{
SBUF = Byte;
while(!TI); //TI == 1 跳出循環
TI = 0;
}
void main()
{
uchar num;
init_UART();
while(1)
{
num = P2;
Send_One_Byte(num);
}
}

復制代碼

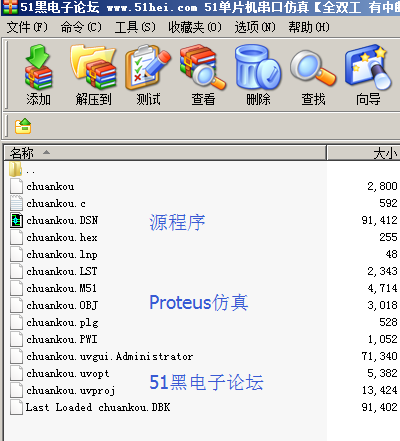

所有資料51hei提供下載:

51單片機串口仿真【全雙工有中斷】.rar (43.9 KB, 下載次數: 91)

ID:339320 · 發表于 2019-5-20 19:33

void Send_One_Byte(uchar Byte)
{

      SBUF = Byte;
      ES=0;
      while(!TI);             //TI == 1 跳出循環
      TI = 0;
      ES=1;
}
要加ES=0;和ES=1;否則在發送數據的時候，容易被中斷清除數據。

ID:653072 · 發表于 2020-4-1 18:41

找了好久就這帖明白

ID:115923 · 發表于 2022-3-26 21:46

aiwenxue999 發表于 2019-5-20 19:33
void Send_One_Byte(uchar Byte)
{

瞎說，我一直也是這樣用，從來沒有出現 被中斷清除掉數據。

他是發送的時候，進入中斷，但是沒有if(TI) TI=0；所以，馬上就又跳出中斷，也就是進中斷啥也沒有做，然后再返回等待 while*!TI）這里執行，也就是等待發送完成，手動清除TI=0;

你不信，可以多測試試一試~
