關于12V控制光耦給單片機IO口低電平的電路

ID:334550 · 發表于 2018-6-3 17:29

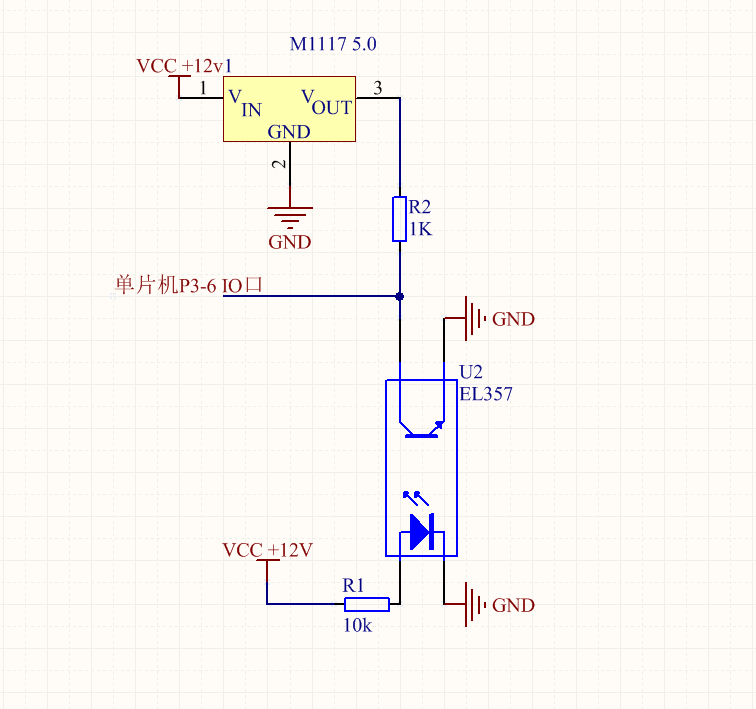

我的AD不太會用，都是自學的，請大師們幫我看看這樣的接法對不對，可能是圖畫的不標準，元件用的不對，就是這個意思吧 12V接穩壓輸出5V給單片機，再用12V接10K電阻控制光耦，就是把光耦當開關用了給單片機IO口一個低電平接了一下直接就燒了最終要的效果就是用12V 如可可以控制元件給單片機IO口低電？

。

ID:326783 · 發表于 2018-6-3 20:59

光電耦合的電阻10K不合理，這需要查下EL357的手冊，再確定阻值。

ID:320306 · 發表于 2018-6-3 21:08

IO口應該控制發射端，接法有問題！！！！！！！！！！！！！！！

ID:271293 · 發表于 2018-6-4 00:56

你穩壓部分可以不變如果用光耦給單片機供電光耦可能不夠，可以利用三極管供電解法也簡單的

ID:344348 · 發表于 2018-6-4 01:35

LanSeXinQing 發表于 2018-6-3 20:59
光電耦合的電阻10K不合理，這需要查下EL357的手冊，再確定阻值。

IO口應該控制發射端

ID:7485 · 發表于 2018-6-4 08:20

這個電路里，如果R1是傳感器，可以認為是一個輸入隔離電路。

否則如果就是一個10K的電阻，那么這個電路無任何實際意義。

ID:334550 · 發表于 2018-6-4 12:30

上面的電路我就是想實現 紅圓里這個按鈕用給12V高電平的時候，相當于這個按鈕按下去。就可以！也就是我想用12V高電平如何可以控制給單片機IO一個低電平就是這個意思！！！

ID:213173 · 發表于 2018-6-4 21:33

bosschen 發表于 2018-6-4 12:30
上面的電路我就是想實現 紅圓里這個按鈕用給12V高電平的時候，相當于這個按鈕按下去。就可以！也就是 ...

這樣就可以了。

ID:334550 · 發表于 2018-6-5 22:47

wulin 發表于 2018-6-4 21:33
這樣就可以了。

你這個是用按鈕，我是想用12V高電平，來控制這個按鈕，就相當于這個給12V高電平的時候，這個按鈕按下低電平的時候這個按鈕抬起

ID:213173 · 發表于 2018-6-6 13:31

bosschen 發表于 2018-6-5 22:47
你這個是用按鈕，我是想用12V高電平，來控制這個按鈕，就相當于這個給12V高電平的時候，這個按鈕按下低 ...

ID:334550 · 發表于 2018-6-6 18:09

wulin 發表于 2018-6-6 13:31

請問三極管最下面那個4.7K電阻有什么作用。為什么還有接地呢? 不太理解

ID:331575 · 發表于 2018-7-17 16:41

bosschen 發表于 2018-6-6 18:09
請問三極管最下面那個4.7K電阻有什么作用。為什么還有接地呢? 不太理解

導通之后才會產生控制電流

ID:371527 · 發表于 2019-3-26 08:54

邏輯關系對

ID:371527 · 發表于 2019-3-26 08:56

R1選值是否小啦？

ID:426861 · 發表于 2019-3-26 09:29

方向接錯了吧，單片機IO口這樣接什么也控制不了的

ID:382454 · 發表于 2019-3-26 10:06

你這樣不燒才怪，單片機只能用5V，你接個12V不行的。
