在線等求助，如何通過鍵盤實現控制D/A輸出模擬電壓？

ID:289777 · 發表于 2018-6-7 20:29

鍵盤和DA如何聯系起來？

ID:289777 · 發表于 2018-6-7 21:44

1. 通過鍵盤實現數字控制D/A輸出模擬電壓
2. A/D采集D/A輸出模擬電壓，并在數碼管上以mV為單位進行顯示；

我的芯片是LM358，好像是PWM輸出，并不是電壓輸出，那這道題還可以做嗎，如果可以，我想知道如何做，就第一要求，怎么把鍵盤和D/A連接起來？輸出的是電壓

ID:183218 · 發表于 2018-6-7 22:04

LM358是通用運算放大器，可以將DA輸出信號整形電壓輸出。
鍵盤控制有兩種方法：
1. 有顯示器，輸入固定值之后按回車鍵，將數值送到DA寄存器實現輸出；
2. 利用+ -鍵將輸出數據直接發送到DA寄存器輸出DA值；
兩者都有AD檢測到數值直接顯示在屏幕上。
如果你的基準電壓適合，可以輸出需要的，如果不滿足，則可以通過LM358進行電壓放大或衰減達到需要的輸出電壓。

ID:275479 · 發表于 2018-6-7 22:07

很簡單啊

ID:289777 · 發表于 2018-6-8 07:17

zhjb1 發表于 2018-6-7 22:04
LM358是通用運算放大器，可以將DA輸出信號整形電壓輸出。
鍵盤控制有兩種方法：
1. 有顯示器，輸入固定值 ...

要求：
1. 通過鍵盤實現數字控制D/A輸出模擬電壓
2. A/D采集D/A輸出模擬電壓，并在數碼管上以mV為單位進行顯示；

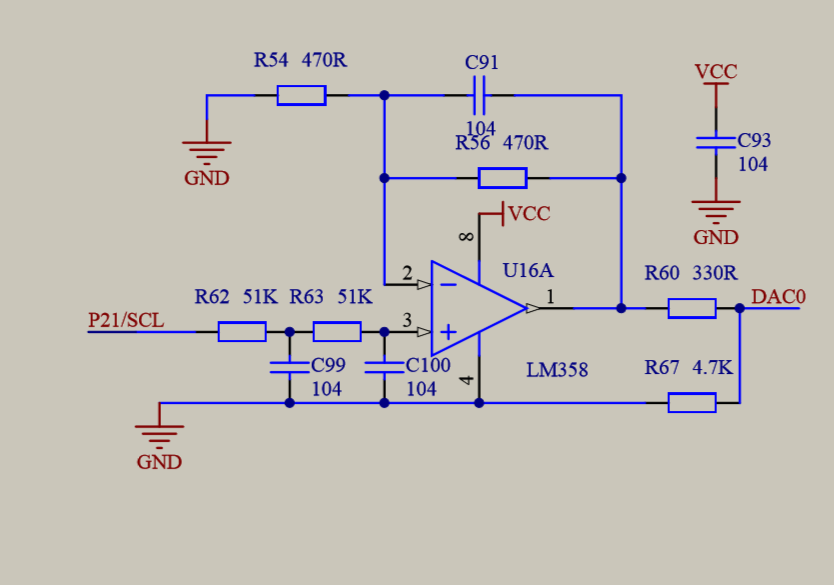

單片機硬件關于DA的是LM358芯片
看手冊是 LM358是PWM輸出
那我的問題是，怎么實現要求1？
怎么讓鍵盤和LM358建立聯系，LM358是PWM輸出，也不是電壓輸出，PWM輸出怎么實現電壓輸出？
求解，有沒有相關歷程？

ID:289777 · 發表于 2018-6-8 07:17

985400330 發表于 2018-6-7 22:07
很簡單啊

要求：
1. 通過鍵盤實現數字控制D/A輸出模擬電壓
2. A/D采集D/A輸出模擬電壓，并在數碼管上以mV為單位進行顯示；

單片機硬件關于DA的是LM358芯片
看手冊是 LM358是PWM輸出
那我的問題是，怎么實現要求1？
怎么讓鍵盤和LM358建立聯系，LM358是PWM輸出，也不是電壓輸出，PWM輸出怎么實現電壓輸出？
求解，有沒有相關歷程？
