單片機課程設計
班級物聯網卓越1502 姓名周* 學號1030615315 基于AT89X52的溫度測量系統 單片機實時檢測溫度傳感器DS18B20的狀態，并將DS18820得到的數據進行處理。上電后數碼管顯示當前的環境溫度，通過按鍵可設置高低溫報警值，當檢測到的溫度高于設置的報警值的時候，蜂鳴器報警同時報警燈閃爍，溫度檢測精確到0.1度。并具有掉電保存功能，數據保存在單片機內部EEPOM中，進入設置界面后如果沒有鍵按下系統會在15秒后自動退出設置界面。 二、硬件實現及單元電路設計 1總系統原理圖 2.1 主控制模塊 主控制最小系統電路如圖1所示。
圖1 單片主控電路 2.2 顯示模塊電路 顯示采用四位數碼管顯示，當位選打開時，送入相應的段碼，則相應的數碼管打開，關掉位選，打開另一個位選，送入相應的段碼，則數碼管打開，而每次打開關掉相應的位選時，時間間隔低于20ms，從人類視覺的角度上看，就仿佛是全部數碼管同時顯示的一樣。顯示電路如圖2 圖2 數碼管顯示 2.3 數碼管顯示驅動電路三極管8550來驅動4位數碼管，不僅簡單，而且價格便宜。 圖3 驅動電路
2.4 溫度傳感器(DS18B20)電路2.4.1 DS18B20基本介紹DS18B20是美國DALLAS半導體公司推出的第一片支持“一線總線”接口的溫度傳感器，它具有微型化、低功耗、高性能、抗干擾能力強、易配微處理器等優點，可直接將溫度轉化成串行數字信號處理器處理。 DS18B20進行精確的溫度轉換，I/O線必須保證在溫度轉換期間提供足夠的能量，由于每個DS18B20在溫度轉換期間工作電流達到1mA，當幾個溫度傳感器掛在同一根I/O線上進行多點測溫時，只靠4.7K上拉電阻就無法提供足夠的能量，會造成無法轉換溫度或溫度誤差極大。 因此，下圖電路只適應于單一溫度傳感器測溫情況下使用，不適宜采用電池供電系統中。并且工作電源VCC必須保證在5V，當電源電壓下降時，寄生電源能夠汲取的能量也降低，會使溫度誤差變大。
圖4 溫度傳感器電路引腳圖 2.4.2 DS18B20控制方法DS18B20有六條控制命令： 溫度轉換 44H 啟動DS18B20進行溫度轉換 讀暫存器 BEH 讀暫存器9個字節內容 寫暫存器 4EH 將數據寫入暫存器的TH、TL字節 復制暫存器 48H 把暫存器的TH、TL字節寫到E2RAM中 重新調E2RAM B8H 把E2RAM中的TH、TL字節寫到暫存器TH、TL字節 讀電源供電方式 B4H 啟動DS18B20發送電源供電方式的信號給主CPU 2.4.3 DS18B20供電方式DS18B20可以采用兩種方式供電，一種是采用電源供電方式，此時DS18B20的1腳接地，2腳作為信號線，3腳接電源。另一種是寄生電源供電方式，如圖3.1所示單片機端口接單線總線，為保證在有效的DS18B20時鐘周期內提供足夠的電流，可用一個三極管來完成對總線的上拉。本設計采用電源供電方式， P2.2口接單線總線為保證在有效的DS18B20時鐘周期內提供足夠的電流，可用一個上拉電阻和STC89C52的P2.2來完成對總線的上拉。當DS18B20處于寫存儲器操作和溫度A/D變換操作時，總線上必須有強的上拉，上拉開啟時間最大為10 μs。采用寄生電源供電方式是VDD和GND端均接地。由于單線制只有一根線，因此發送接收口必須是三狀態的。主機控制DS18B20完成溫度轉換必須經過3個步驟：
2.6 蜂鳴器、發光二極管報警電路 電路如圖5主要是用來設定溫度報警溫度的、有高溫和低溫報警。 圖5 蜂鳴器、發光二極管驅動引腳圖 三、程序設計 3.1程序結構分析 主程序調用了3個子程序，分別是數碼管顯示程序、溫度信號處理程序、按鍵設定報警溫度程序。溫度信號處理程序：對溫度芯片送過來的數據進行處理，進行判斷和顯示。數碼管顯示程序：向數碼管的顯示送數，控制系統的顯示部分。按鍵設定程序：可以設定低溫和高溫報警可精確到0.1度。 3.2 系統程序流圖主程序的主要功能是負責溫度的實時顯示、讀出并處理DS18B20的測量的當前溫度值，溫度測量每1s進行一次。這樣可以在一秒之內測量一次被測溫度，主程序的主要功能是負責溫度的實時顯示，讀出并處理DS18B20的當前溫度值，與設定的報警溫度比較，其程序流程見圖6所示。 通過調用讀溫度子程序把存入內存儲中的整數部分與小數部分開分存放在不的的兩個單元中，然后通過調用顯示子程序顯示出來。
圖6 DS18B20溫度流程圖
3.2.1 DS18B20初始化程序流程圖 在DS18B20工作之前需要進行初始化，流程圖如下：
圖7 初始化程序流程圖 3.2.2 讀溫度子程序流程圖 讀溫度子程序的主要功能是從DS18B20中讀出溫度數據，移入溫度暫存器保存。其程序流程圖如下：
圖8 溫度子程序流程圖 四、Proteus仿真樣例 4.1正常運行（預設溫度37℃）
4.2 高溫報警設置為40℃
4.3溫度達到42℃，LED閃爍，蜂鳴器報警

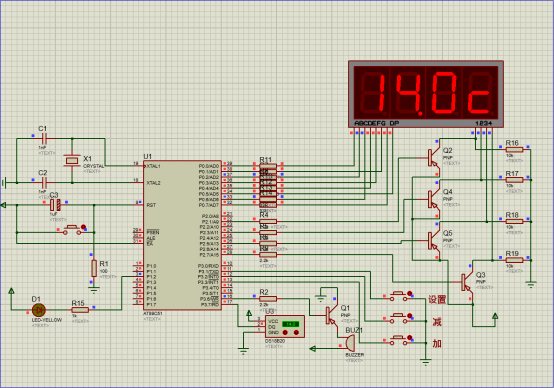

4.4低溫報警設置為15℃ 4.3溫度達到14℃，LED閃爍，蜂鳴器報警 五、心得總結 本次課程設計的溫控報警系統具有一定的挑戰性，要求可以任意設置觸發所需的溫度閾值并通過LED和蜂鳴器發出報警信號，在完成設計任務的過程中查閱了大量的參考資料，同時也加深了對各種元器件使用的理解。通過本次課程設計，又使我學到了許多書本上無法學到的知識,也使我深刻體會到單片機技術應用領域的廣泛。
單片機源程序如下: - #include <AT89X52.h>
- #define uint unsigned int
- #define uchar unsigned char //宏定義
- #define SET P3_1 //定義調整鍵
- #define DEC P3_2 //定義減少鍵
- #define ADD P3_3 //定義增加鍵
- #define BEEP P3_6 //定義蜂鳴器
- #define ALAM P1_2 //定義燈光報警
- #define DQ P3_7 //定義DS18B20總線I/O
- bit shanshuo_st; //閃爍間隔標志
- bit beep_st; //蜂鳴器間隔標志
- sbit DIAN = P0^5; //小數點
- uchar x=0; //計數器
- signed char m; //溫度值全局變量
- uchar n; //溫度值全局變量
- uchar set_st=0; //狀態標志
- signed char shangxian=38; //上限報警溫度，默認值為38
- signed char xiaxian=5; //下限報警溫度，默認值為38
- //uchar code LEDData[]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90,0xff};
- uchar code LEDData[]={0x5F,0x44,0x9D,0xD5,0xC6,0xD3,0xDB,0x47,0xDF,0xD7,0xCF,0xDA,0x9B,0xDC,0x9B,0x8B};
- //============================================================================================
- //====================================DS18B20=================================================
- //============================================================================================
- /*****延時子程序*****/
- void Delay_DS18B20(int num)
- {
- while(num--) ;
- }
- /*****初始化DS18B20*****/
- void Init_DS18B20(void)
- {
- unsigned char x=0;
- DQ = 1; //DQ復位
- Delay_DS18B20(8); //稍做延時
- DQ = 0; //單片機將DQ拉低
- Delay_DS18B20(80); //精確延時，大于480us
- DQ = 1; //拉高總線
- Delay_DS18B20(14);
- x = DQ; //稍做延時后，如果x=0則初始化成功，x=1則初始化失敗
- Delay_DS18B20(20);
- }
- /*****讀一個字節*****/
- unsigned char ReadOneChar(void)
- {
- unsigned char i=0;
- unsigned char dat = 0;
- for (i=8;i>0;i--)
- {
- DQ = 0; // 給脈沖信號
- dat>>=1;
- DQ = 1; // 給脈沖信號
- if(DQ)
- dat|=0x80;
- Delay_DS18B20(4);
- }
- return(dat);
- }
- /*****寫一個字節*****/
- void WriteOneChar(unsigned char dat)
- {
- unsigned char i=0;
- for (i=8; i>0; i--)
- {
- DQ = 0;
- DQ = dat&0x01;
- Delay_DS18B20(5);
- DQ = 1;
- dat>>=1;
- }
- }
- /*****讀取溫度*****/
- unsigned int ReadTemperature(void)
- {
- unsigned char a=0;
- unsigned char b=0;
- unsigned int t=0;
- float tt=0;
- Init_DS18B20();
- WriteOneChar(0xCC); //跳過讀序號列號的操作
- WriteOneChar(0x44); //啟動溫度轉換
- Init_DS18B20();
- WriteOneChar(0xCC); //跳過讀序號列號的操作
- WriteOneChar(0xBE); //讀取溫度寄存器
- a=ReadOneChar(); //讀低8位
- b=ReadOneChar(); //讀高8位
- t=b; //高8位轉移到t
- t<<=8; //t數據左移8位
- t=t|a; //將t和a按位或，得到一個16位的數
- tt=t*0.0625; //將t乘以0.0625得到實際溫度值（溫度傳感器設置12位精度，最小分辨率是0.0625）
- t= tt*10+0.5; //放大10倍（將小數點后一位顯示出來）輸出并四舍五入
- return(t); //返回溫度值
- }
- //=====================================================================================
- //=====================================================================================
- //=====================================================================================
- /*****延時子程序*****/
- void Delay(uint num)
- {
- while( --num );
- }
- /*****初始化定時器0*****/
- void InitTimer(void)
- {
- TMOD=0x1;
- TH0=0x3c;
- TL0=0xb0; //50ms（晶振12M）
- }
- /*****讀取溫度*****/
- void check_wendu(void)
- {
- uint a,b,c;
- c=ReadTemperature(); //獲取溫度值
- a=c/100; //計算得到十位數字
- b=c/10-a*10; //計算得到個位數字
- m=c/10; //計算得到整數位
- n=c-a*100-b*10; //計算得到小數位
- if(m<0){m=0;n=0;} //設置溫度顯示上限
- if(m>99){m=99;n=9;} //設置溫度顯示上限
- }
- /*****顯示開機初始化等待畫面*****/
- void Disp_init(void)
- {
- P0 = ~0x80; //顯示----
- P2 = 0x7F;
- Delay(200);
- P2 = 0xDF;
- Delay(200);
- P2 = 0xF7;
- Delay(200);
- P2 = 0xFD;
- Delay(200);
- P2 = 0xFF; //關閉顯示
- }
- /*****顯示溫度子程序*****/
- void Disp_Temperature(void) //顯示溫度
- {
- P0 = ~0x98; //顯示C
- P2 = 0x7F;
- Delay(100);
- P2=0xff;
- P0=~LEDData[n]; //顯示個位
- P2 = 0xDF;
- Delay(100);
- P2=0xff;
- P0 =~LEDData[m%10]; //顯示十位
- DIAN = 0; //顯示小數點
- P2 = 0xF7;
- Delay(100);
- P2=0xff;
- P0 =~LEDData[m/10]; //顯示百位
- P2 = 0xFD;
- Delay(100);
- P2 = 0xff; //關閉顯示
- }
- /*****顯示報警溫度子程序*****/
- void Disp_alarm(uchar baojing)
- {
- P0 =~0x98; //顯示C
- P2 = 0x7F;
- Delay(100);
- P2=0xff;
- P0 =~LEDData[baojing%10]; //顯示十位
- P2 = 0xDF;
- Delay(100);
- P2=0xff;
- P0 =~LEDData[baojing/10]; //顯示百位
- P2 = 0xF7;
- Delay(100);
- P2=0xff;
- if(set_st==1)P0 =~0xCE;
- else if(set_st==2)P0 =~0x1A; //上限H、下限L標示
- P2 = 0xFD;
- Delay(100);
- P2 = 0xff; //關閉顯示
- }
- /*****報警子程序*****/
- void Alarm()
- {
- if(x>=10){beep_st=~beep_st;x=0;}
- if((m>=shangxian&&beep_st==1)||(m<xiaxian&&beep_st==1))
- {
- BEEP=0;
- ALAM=0;
- }
- else
- {
- BEEP=1;
- ALAM=1;
- }
- }
- /*****主函數*****/
- void main(void)
- {
- uint z;
- InitTimer(); //初始化定時器
- EA=1; //全局中斷開關
- TR0=1;
- ET0=1; //開啟定時器0
- IT0=1;
- IT1=1;
- check_wendu();
- check_wendu();
- for(z=0;z<300;z++)
- {
- Disp_init();
- }
- while(1)
- {
- if(SET==0)
- {
- Delay(2000);
- do{}while(SET==0);
- set_st++;x=0;shanshuo_st=1;
- if(set_st>2)set_st=0;
- }
- if(set_st==0)
- {
- EX0=0; //關閉外部中斷0
- EX1=0; //關閉外部中斷1
- check_wendu();
- Disp_Temperature();
- Alarm(); //報警檢測
- }
- else if(set_st==1)
- {
- BEEP=1; //關閉蜂鳴器
- ALAM=1;
- EX0=1; //開啟外部中斷0
- EX1=1; //開啟外部中斷1
- if(x>=10){shanshuo_st=~shanshuo_st;x=0;}
- if(shanshuo_st) {Disp_alarm(shangxian);}
- }
- else if(set_st==2)
- {
- BEEP=1; //關閉蜂鳴器
- ALAM=1;
- EX0=1; //開啟外部中斷0
- EX1=1; //開啟外部中斷1
- if(x>=10){shanshuo_st=~shanshuo_st;x=0;}
- if(shanshuo_st) {Disp_alarm(xiaxian);}
- }
- }
- }
- /*****定時器0中斷服務程序*****/
- void timer0(void) interrupt 1
- {
- TH0=0x3c;
- TL0=0xb0;
- x++;
- }
- /*****外部中斷0服務程序*****/
- void int0(void) interrupt 0
- {
-
- EX0=0; //關外部中斷0
- if(DEC==0&&set_st==1)
- {
- do{
- Disp_alarm(shangxian);
- }
- while(DEC==0);
- shangxian--;
- if(shangxian<xiaxian)shangxian=xiaxian;
- }
- else if(DEC==0&&set_st==2)
- ……………………
- …………限于本文篇幅 余下代碼請從51黑下載附件…………
