模擬汽車左右轉向燈控制（帶單片機源碼）

[復制鏈接]
ID:345979 發表于 2018-6-20 14:50 | 顯示全部樓層 |閱讀模式
源程序設計  系統采用兩個發光二極管來模擬汽車左轉燈和右轉燈，
  用P1.0和P1.1引腳控制發光二極管的亮滅狀態。
原來是書上的實例，簡單修改了一下。
用51單片機的P3口接收駕駛員發出的左轉、右轉命令（撥動開關S0、S1到位置2上）。

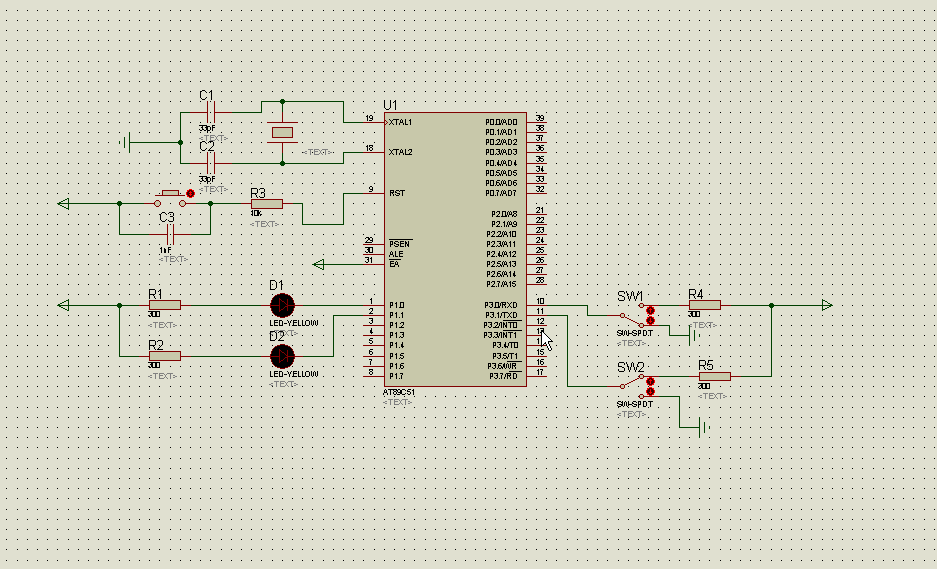

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）


單片機源程序如下:
  1. #include<reg51.h>
  2. sbit LED_L=P1^0;
  3. sbit LED_R=P1^1;
  4. sbit S_L=P3^0;
  5. sbit S_R=P3^1;
  6. void delay(unsigned int i)
  7. {
  8.    unsigned int k;
  9.    for(k=0;k<i;k++);

  11. }
  12. void main()
  13. {
  14.   bit left,right;
  15.   while(1)
  16.   {
  17.      left=S_L;
  18.          right=S_R;
  19.          LED_L=left;
  20.          LED_R=right;
  21.          delay(20000);
  22.          LED_L=1;
  23.          LED_R=1;
  24.          delay(20000);
  25.
  26.   }
  27. }
復制代碼

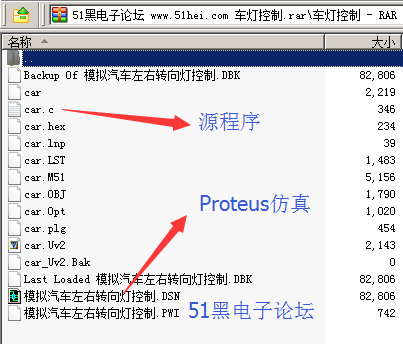

所有資料51hei提供下載:
車燈控制.rar (48.23 KB, 下載次數: 67)

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:622749 發表于 2019-10-15 14:46 | 顯示全部樓層
看樓上的開關是常閉常開開關，能設計成觸發開關么
