單片機液晶12864顯示器接口仿真+源碼

[復制鏈接]
ID:358347 發表于 2018-6-25 11:36 | 顯示全部樓層 |閱讀模式
理解單片機的液晶顯示器接口原理，掌握基本編程流程。

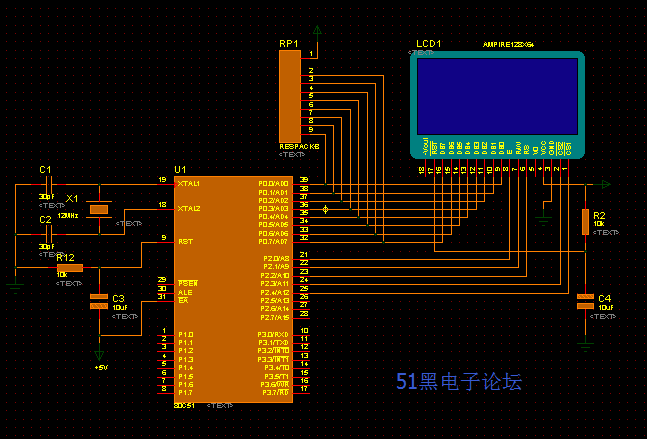

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）
0.png 0.png

單片機源程序如下:
  1. //函數庫名稱：12864顯示函數
  2. #include<reg51.h>
  3. #include<absacc.h>
  4. #include<intrins.h>
  5. #define uchar unsigned char
  6. #define uint unsigned int
  7. #define PORT P0

  9. sbit CS1=P2^4;   //左半屏片選腳
  10. sbit CS2=P2^3;   //右半屏片選腳
  11. sbit RS=P2^2;    //H代表數據輸入，L代表指令碼輸入
  12. sbit RW=P2^1;    //H讀取，L寫入
  13. sbit E=P2^0;     //使能，由H到L完成使能
  14. sbit bflag=P0^7; //忙標志位

  16. uchar code Num[]={
  17. 0x00,0x20,0x60,0xE0,0xE0,0xE0,0xF0,0xFC,
  18. 0xFF,0xFC,0xF0,0xE0,0xE0,0xE0,0x60,0x20,
  19. 0x00,0x00,0x40,0x30,0x3D,0x1F,0x1F,0x0F,
  20. 0x07,0x0F,0x1F,0x1F,0x3D,0x30,0x40,0x00,         //星號
  21. 0x00,0xf8,0x08,0x08,0x08,0x08,0x08,0xff,
  22. 0x08,0x08,0x08,0x08,0x08,0xfc,0x08,0x00,
  23. 0x00,0x03,0x01,0x01,0x01,0x01,0x01,0xff,
  24. 0x01,0x01,0x01,0x01,0x01,0x03,0x00,0x00,         //中
  25. 0x00,0xf0,0x00,0x00,0x00,0x00,0x00,0xff,
  26. 0x00,0x00,0x00,0x00,0x00,0xf0,0x00,0x00,
  27. 0x00,0x7f,0x20,0x20,0x20,0x20,0x20,0x3f,
  28. 0x20,0x20,0x20,0x20,0x20,0x7f,0x00,0x00,               //山
  29. 0x20,0x20,0x20,0x20,0x20,0x20,0xa0,0x7f,
  30. 0xa0,0x20,0x20,0x20,0x20,0x30,0x20,0x00,
  31. 0x00,0x40,0x40,0x20,0x10,0x0c,0x03,0x00,
  32. 0x01,0x06,0x08,0x10,0x20,0x60,0x20,0x00,                   //大
  33. 0x40,0x30,0x11,0x96,0x90,0x90,0x91,0x96,
  34. 0x90,0x90,0x98,0x14,0x13,0x50,0x30,0x00,
  35. 0x04,0x04,0x04,0x04,0x04,0x44,0x84,0x7e,
  36. 0x06,0x05,0x04,0x04,0x04,0x06,0x04,0x00,         //學
  37. };

  39. //****驅動函數****
  40. void Left()//選左半屏
  41. {
  42. CS1=0;
  43. CS2=1;
  44. }

  46. void Right()//選右半屏
  47. {
  48. CS1=1;
  49. CS2=0;
  50. }

  52. void Busy_12864()//判忙函數
  53. {
  54.   do
  55.         {
  56.           E=0;
  57.           RS=0; //讀狀態
  58.           RW=1;
  59.           PORT=0xff;
  60.           E=1;
  61.           E=0;
  62.          }
  63.   while(bflag); //若bflag=1則代表系統忙
  64. }

  66. void Wreg(uchar c)//寫指令
  67. {
  68.         Busy_12864();
  69.         RS=0;
  70.         RW=0;
  71.         PORT=c;
  72.         E=1;  //E下降沿，液晶模塊從數據總線寫入指令
  73.         E=0;
  74. }

  76. void Wdata(uchar c)//寫數據
  77. {
  78.         Busy_12864();
  79.         RS=1;
  80.         RW=0;
  81.         PORT=c;
  82.         E=1;
  83.         E=0;
  84. }

  86. void Pagefirst(uchar c)//頁設置
  87. //LCD12864一共可以畫32個字，4行，每行8個字，左半屏4個，右半屏4個；
  88. //每個字占2頁，第0頁顯示上半字，第1頁顯示下半字，畫1個字是16X16個點；
  89. //8小行為一頁，DDRAM共64小行，即8頁，Page0-7，所以只能顯示4行漢字
  90. {
  91.         uchar i;
  92.         i=c;
  93.         c=i|0xb8;//實際頁數和b8(即10111000B)的或運算就是要送的代碼，邏輯加法
  94.         Busy_12864();
  95.         Wreg(c);
  96. }

  98. void Linefirst(uchar c)//列設置，Y=0-63，左右半屏各64列
  99. {
  100.         uchar i;
  101.         i=c;
  102.         c=i|0x40;//實際列數和40(即01000000B)的或運算就是要送的代碼
  103.         Busy_12864();
  104.         Wreg(c);
  105. }

  107. //****清屏函數****
  108. void Ready_12864()
  109. {
  110.    uint i,j;
  111.    Left();
  112.    Wreg(0x3f);//左屏開顯示;0x3e為關顯示的控制字
  113.    Right();
  114.    Wreg(0x3f);//右屏開顯示;0x3f為開顯示的控制字

  116.    Left();//清左屏
  117.    for(i=0;i<8;i++)
  118.    {
  119.                  Pagefirst(i);
  120.                  Linefirst(0x00);
  121.                  for(j=0;j<64;j++)
  122.                  {
  123.                   Wdata(0x00);
  124.                  }
  125.     }

  127.     Right();//清右屏
  128.     for(i=0;i<8;i++)
  129.     {
  130.                  Pagefirst(i);
  131.                  Linefirst(0x00);
  132.                  for(j=0;j<64;j++)
  133.                  {
  134.                   Wdata(0x00);
  135.                  }
  136.          }
  137. }

  139. //****16×6漢字顯示程序****
  140. void Display(uchar *s,uchar page,uchar line)
  141. {
  142. //先上半字，再下半字；由左向右逐列送值
  143.         uchar i,j;
  144.         Pagefirst(page);
  145.         Linefirst(line);
  146.         for(i=0;i<16;i++)
  147.          {
  148.            Wdata(*s);//指針S指向數組Num進行抽數
  149.            s++;
  150.          }
  151.         Pagefirst(page+1);
  152.         //換頁，顯示下半字，一個字需要2頁才可以完成顯示，即16小行
  153.         Linefirst(line);
  154.         for(j=0;j<16;j++)
  155.          {
  156.            Wdata(*s);
  157.                 s++;
  158.          }
  159. }

  161. main()//主程序
  162. {
  163.   //在第2行(3、4頁)顯示6個字；
  164.         Ready_12864();
  165.         Left();
  166.         Display(Num+0,0x03,16);    //第3頁第16列（左屏第1個字位置）
  167.         Display(Num+32,0x03,32);   //第3頁第32列（左屏第2個字位置）
  168.         Display(Num+64,0x03,48);   //第3頁第48列（左屏第3個字位置）
  169.         Right();
  170.         Display(Num+96,0x03,0);    //第3頁第0列（右屏第0個字位置）
  171.         Display(Num+128,0x03,16);  //第3頁第16列（右屏第1個字位置）
  172.         Display(Num+0,0x03,32);    //第3頁第32列（右屏第2個字位置）
  173.         while(1);
  174. }
復制代碼

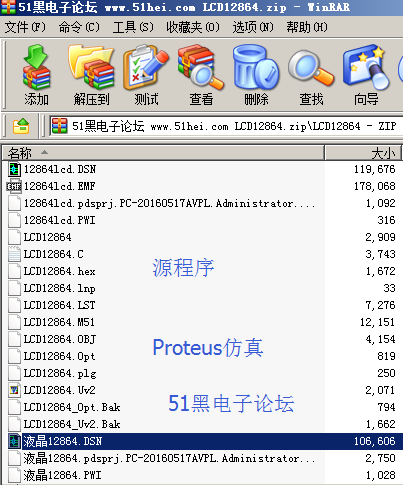

所有資料51hei提供下載:
LCD12864.zip (758.39 KB, 下載次數: 86)


回復

使用道具 舉報

ID:451217 發表于 2018-12-22 13:42 | 顯示全部樓層
不錯不錯，學習了
回復

使用道具 舉報

ID:451441 發表于 2018-12-24 12:49 | 顯示全部樓層
for(i=0;i<16;i++)
         {
           Wdata(*s);//指針S指向數組Num進行抽數
           s++;
         }
===========================================
你好，我在自學，我看到很多這種寫數組指針的用法，可我有個疑問，在哪里有將Num數組和*S指針聯系起來的語句呢？不然怎么知道*S是指向Num數組的呢？我見到很多這樣用法，但不理解，萬望解答，謝謝
回復

使用道具 舉報

ID:451718 發表于 2018-12-24 14:00 | 顯示全部樓層
回復2樓。 請溫習 C語言關于 函數部分： 形參與實參的內容。
回復

使用道具 舉報

ID:451441 發表于 2018-12-24 15:09 | 顯示全部樓層
本帖最后由 ttaniscy 于 2018-12-24 17:24 編輯
robinsonlin 發表于 2018-12-24 14:00
回復2樓。 請溫習 C語言關于 函數部分： 形參與實參的內容。

謝謝指點，我回去再看看那部分內容
回復

使用道具 舉報

ID:451441 發表于 2018-12-24 17:12 | 顯示全部樓層
robinsonlin 發表于 2018-12-24 14:00
回復2樓。 請溫習 C語言關于 函數部分： 形參與實參的內容。

我還有抑或，指針什么時候指針變量S指向數組Num的呢？謝謝解答下
回復

使用道具 舉報

ID:451441 發表于 2018-12-24 17:25 | 顯示全部樓層
robinsonlin 發表于 2018-12-24 14:00
回復2樓。 請溫習 C語言關于 函數部分： 形參與實參的內容。

謝謝指點迷津，我找書再看下，
