關于protues 數碼管的顯示

ID:357189 · 發表于 2018-6-25 12:38

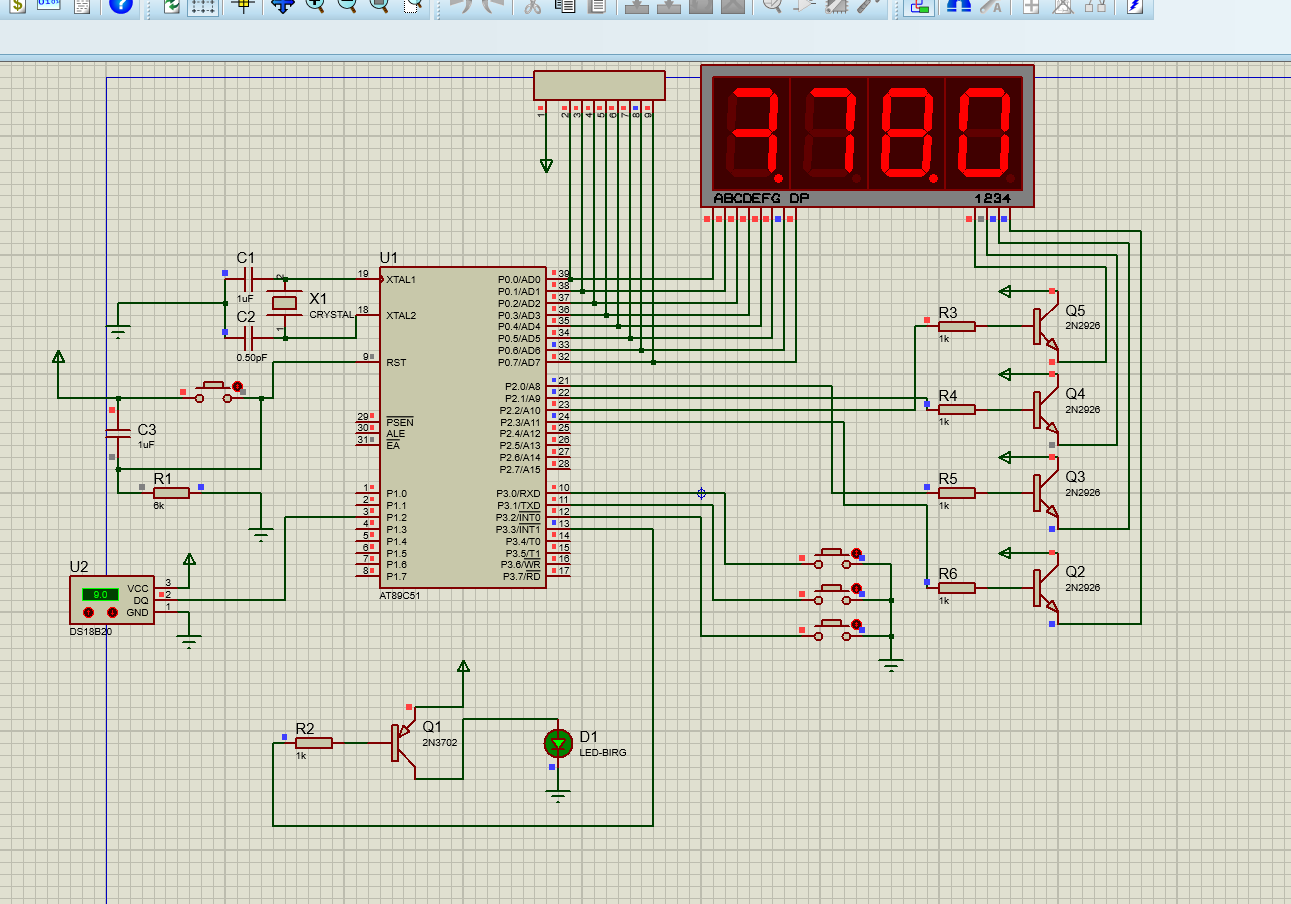

顯示溫度有的時候會顯示一些亂的數
是不是延時的問題？

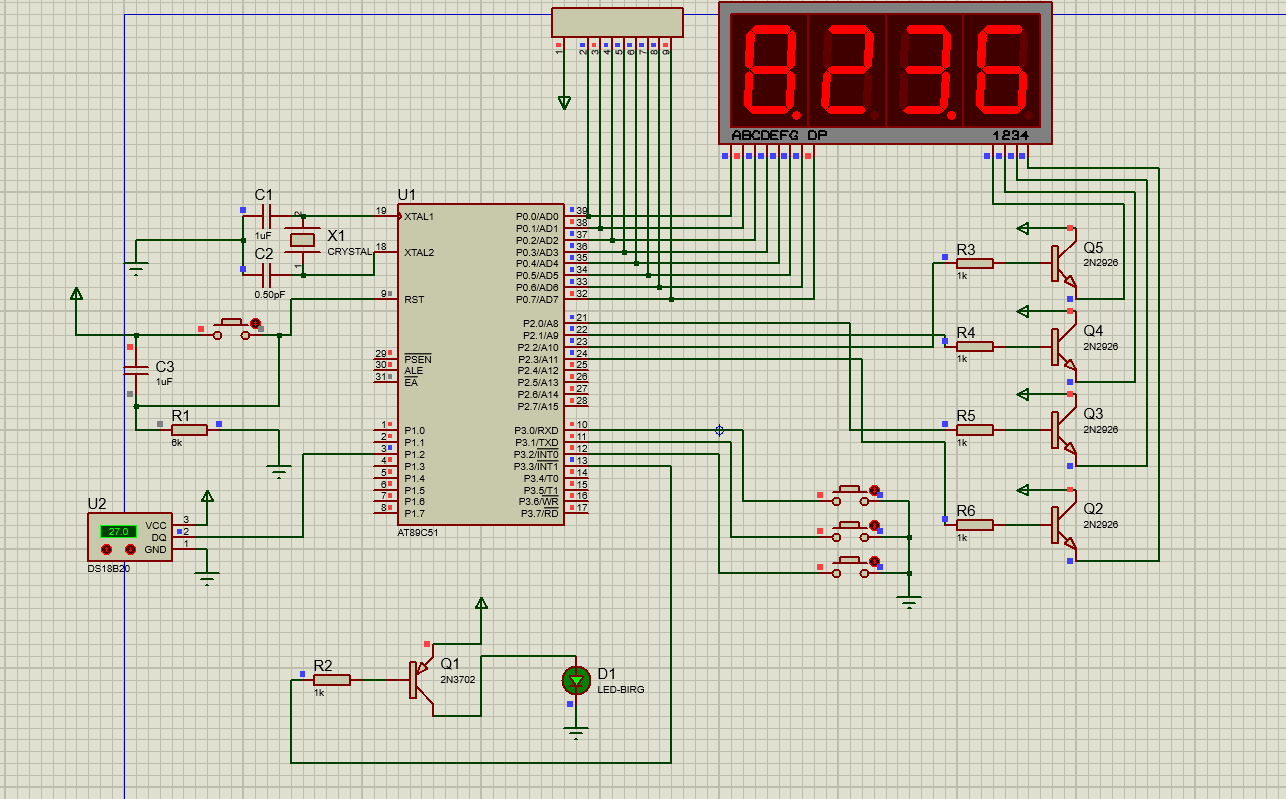

這是溫度顯示的問題

控制下限無法顯示負數

按鍵設置上下限溫度時不能調成負數 和這個讓我頭皮發麻完全不知道原因

#include<reg51.h>
#define uchar unsigned char
#define uint unsigned int
sbit d1=P2^2;
sbit d2=P2^1;
sbit d3=P2^0;
sbit d4=P2^3;
sbit key1=P3^0;
sbit key2=P3^1;
sbit key3=P3^2;
sbit beep=P3^3;
sbit DS=P1^2;
sbit ACC_7=ACC^7;
uint count=700,alarm=-300;
uchar shu;
uchar shi,fen,ri,yue,nian,xq,miao,ss;
uint temp; // ??????
uchar flag;
uchar code tab[]=
{0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};
uchar code tab1[]=//С???????
{0x40,0x79,0x24,0x30,0x19,0x12,0x02,0x78,0x00,0x10};
void delay(uint z)
{
uint x,y;
for(x=z;x>0;x--)
for(y=120;y>0;y--);
}
void dsreset()//????λ
{
uint i;
DS=0;
i=103;
while(i>0)i--;
DS=1;
i=4;
while(i>0)i--;
}
uchar tmpread() //???????
{
uchar j,k,dat;
uint i;
for(j=1;j<=8;j++)
{
DS=0;i++; //???
DS=1;i++;i++;
k=DS;
i=8;while(i>0)i--;
dat=(k<<7)|(dat>>1);//?????????????λ????????????????DAT??
}
return(dat);
}
void tmpwritebyte(uchar dat) //д??????
{
uint i;
uchar j;
bit testb;
for(j=1;j<=8;j++)
{
testb=dat&0x01;
dat=dat>>1;
if(testb) //д 1
{
DS=0;
i++;i++;
DS=1;
i=8;while(i>0)i--;
}
else
{
DS=0; //д 0
i=8;while(i>0)i--;
DS=1;
i++;i++;
}
}
}
void tmpchange() //DS18B20???任
{
dsreset();
delay(1);
tmpwritebyte(0xcc); //??????????rom
tmpwritebyte(0x44); //??????
}
uint tmp() //??????
{
float tt;
uchar a,b;
dsreset();
delay(1);
tmpwritebyte(0xcc);
tmpwritebyte(0xbe);
a=tmpread(); //a??????8λ
b=tmpread(); //b??????8λ
temp=b; //temp?????UINT 16bit
temp<<=8; //??????????????
temp=temp|a;
if(b>127)
{
flag=1;
ss=flag;
temp=~temp+1;
}
tt=temp*0.0625; // temp/16 ????????????tt.7λ????,4λС??
temp=tt*10+0.5; // ??????????????λС??
return(temp);
}
void displayTemp(uint temp) //?????????
{
uchar ge,shi,bai,qian,ser;
d1=0;
d1=0;
d3=0;
d4=0;
dsreset();
ser=temp/10; //???????λ??????????
SBUF=ser;
qian=temp/1000;
bai=temp/100%10; // ??λ????
shi=temp/10%10; // ?λ????
ge=temp%10; // ??λ????
if(flag==1)
{
flag=0;
P0=0xbf;
d1=1;
delay(2);
d1=0;
}
if(qian!=0)
{
P0=tab[qian];
d1=1;
delay(2);
d1=0;
}
else
{
P0=0xff;
d1=1;
delay(2);
d1=0;
}
if(temp>99)
{
P0=tab[bai];
d2=1;
delay(2);
d2=0;
}
P0=tab1[shi];
d3=1;
delay(2);
d3=0;
P0=tab[ge];
d4=1;
delay(2);
d4=0;
}
uint keyscan()
{
if(key1==0)
{
delay(5);
if(key1==0)
{
while(!key1);
shu++;
}
}
if(key2==0)
{
delay(5);
if(key2==0)
{
while(!key2);
count=count+10;
if(shu==2)
{
alarm+=10;
}
}
}
if(key3==0)
{
delay(5);
if(key3==0)
{
while(!key3);
count=count-10;
if(shu==2)
{
alarm-=10;
}
}
}
return(count);
}
void main()
{
beep=0;
delay(10);
while( 1 )
{
tmpchange();
if(shu==0)
{
displayTemp(tmp( ));
}
keyscan();
if(shu==1)
{
displayTemp(count);
}
if(shu==2)
{
displayTemp(alarm);
}
if(shu==3)
{
shu=0;
}
if(temp>count||(temp<alarm))
{
beep=0;
}
else
beep=1;
}
}

復制代碼

temp.zip (103.74 KB, 下載次數: 16)

ID:234075 · 發表于 2018-6-25 12:57

如果讀取數據有誤會顯示不正確的數字，但如果顯示多余的小數點時，就應該是你的數碼管顯示數組問題。protues大多用的共陰極，你uchar code tab[]=定義的是共陽極代碼

ID:273292 · 發表于 2018-6-25 13:33

動態顯示，掃描時間控制問題吧

ID:358231 · 發表于 2018-6-25 13:41

延時時間加長一點試一下

ID:358386 · 發表于 2018-6-25 13:45

延時有問題

ID:266660 · 發表于 2018-6-25 14:37

延時最好500ms

ID:234075 · 發表于 2018-6-25 14:39

zhb2004xp 發表于 2018-6-25 12:57
如果讀取數據有誤會顯示不正確的數字，但如果顯示多余的小數點時，就應該是你的數碼管顯示數組問題。protue ...

不好意思，看的不仔細

ID:358475 · 發表于 2018-6-25 14:56

應該是延時的問題

ID:358699 · 發表于 2018-6-25 18:51

可以改變延時時間再調調

ID:326301 · 發表于 2018-6-25 19:07

如果只是最高位顯示有問題的話，看看是不是超數值了

ID:357189 · 發表于 2018-6-25 20:28

zhb2004xp 發表于 2018-6-25 12:57
如果讀取數據有誤會顯示不正確的數字，但如果顯示多余的小數點時，就應該是你的數碼管顯示數組問題。protue ...

好的我試一試共陰極

ID:357189 · 發表于 2018-6-25 20:29

穆刃離發表于 2018-6-25 14:56
應該是延時的問題

好嘞謝謝
