c51單片機控制128*64顯示屏，把部分數組設置為xdata屏幕不能正確顯示，顯示亂碼

ID:315153 · 發表于 2018-6-30 21:02

問一下大家c51單片機控制128*64顯示屏，把部分數組設置為xdata屏幕不能正確顯示，顯示亂碼，什么原因？

ID:335709 · 發表于 2018-7-1 13:27

如果改之前不亂，改后亂的，那就是你改動那部分有問題。原因就在此了。

ID:290578 · 發表于 2019-3-10 04:17

我也發現這個問題了，數據使用code段的沒問題，說明顯示函數本身沒問題，但xdata就是會亂碼，訪問上不知出了什么問題， xdata段數據上下移動沒問題的。

ID:471889 · 發表于 2019-3-10 09:27

放上代碼與圖片上來看看，LCD12864應該還好了

ID:466164 · 發表于 2019-3-10 11:59

沒嘗試過只知道，讀取速度有差異。

ID:404797 · 發表于 2019-3-10 12:12

俺也碰到這個問題。象下面這個例子，明明給xdata變量xdatastr賦值啦，可顯示時為什么沒內容。普通變量str就沒這個問題。
#include<reg52.h>
sbit rs=P3^5;
sbit rw=P3^6;
sbit E=P3^7;
char *str="hello";
char xdata *xdatastr="It's A xdata str!";
//============================================
void delay(int ii)
{int i;for(i=0;i<ii;i++);
}
//-------------------------------------------
void writeCmd(unsigned char c)
{E=0;rw=0;rs=0;delay(10);
P1=c;delay(10);
E=1;delay(10);E=0;
}
//-------------------------------------------
void writeDat(unsigned char c)
{E=0;rw=0;rs=1;delay(10);
P1=c;delay(50);
E=1;delay(50);E=0;
}
//-------------------------------------------
void Prtstr(char *cp)
{char i=0;
while(cp!=0){writeDat(cp);i++;}
}
//--------------------------------------------
main()
{writeCmd(0x38);
writeCmd(0x0f);
Prtstr("str=");Prtstr(str);
writeCmd(0x80+0x40);
Prtstr("xdata str=");Prtstr(xdatastr);
while(1);
}

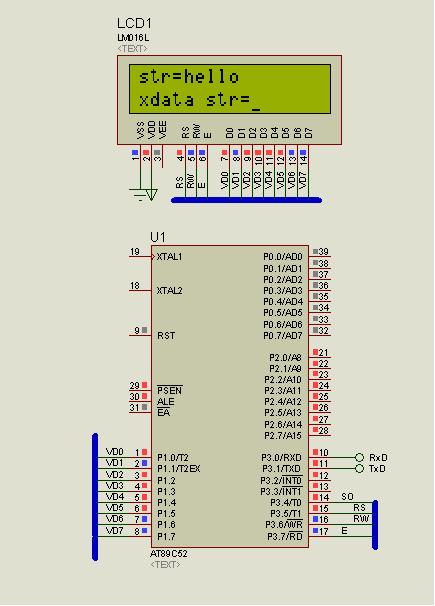

程序運行情況如下：

ID:475444 · 發表于 2019-3-11 07:03

zxwdown 發表于 2019-3-10 12:12
俺也碰到這個問題。象下面這個例子，明明給xdata變量xdatastr賦值啦，可顯示時為什么沒內容。普通變 ...

你拿錯仿真了，別人要的是LCD12864. 再說了,LCD12864難嗎？很簡單啊，去了解一下顯示漢字，顯示字符，顯示圖片，知道頁與列的概念，只要你要顯示的東西合規，就不會有亂碼！
這邊有一大把12864的案例：http://www.zg4o1577.cn/bbs/space-uid-454000.html

ID:404797 · 發表于 2019-3-11 12:51

就你?呸! 發表于 2019-3-11 07:03
你拿錯仿真了，別人要的是LCD12864. 再說了,LCD12864難嗎？很簡單啊，去了解一下顯示漢字，顯示字符，顯 ...

不好意思，我認為本樓的主要問題是xdata使用的問題，而不是顯示問題。

ID:981034 · 發表于 2022-1-21 10:02

未搞清楚亂改,復原即可,我經常改程序當學習

ID:624769 · 發表于 2022-1-21 21:44

XDATA 牽涉到DPTR的操作，以及定義等等，
一般頭文件都用 REG52.h 的人，估計建立項目時候單片機型號都是亂選的吧？

往往，單片機型號亂選，是造成XDATA不能正常工作根本原因。因為不同型號的單片機，編譯的時候對于XDATA的操作都會不同。除非你用匯編，但是，有幾個人用匯編呢？

ID:517951 · 發表于 2022-1-22 10:17

xdata 是要外接RAM 6116 ，如果實際電路沒有，那不就是亂碼？
