單片機智能視力保護器（智能臺燈）的仿真和程序源碼

ID:363148 · 發表于 2018-7-2 15:23

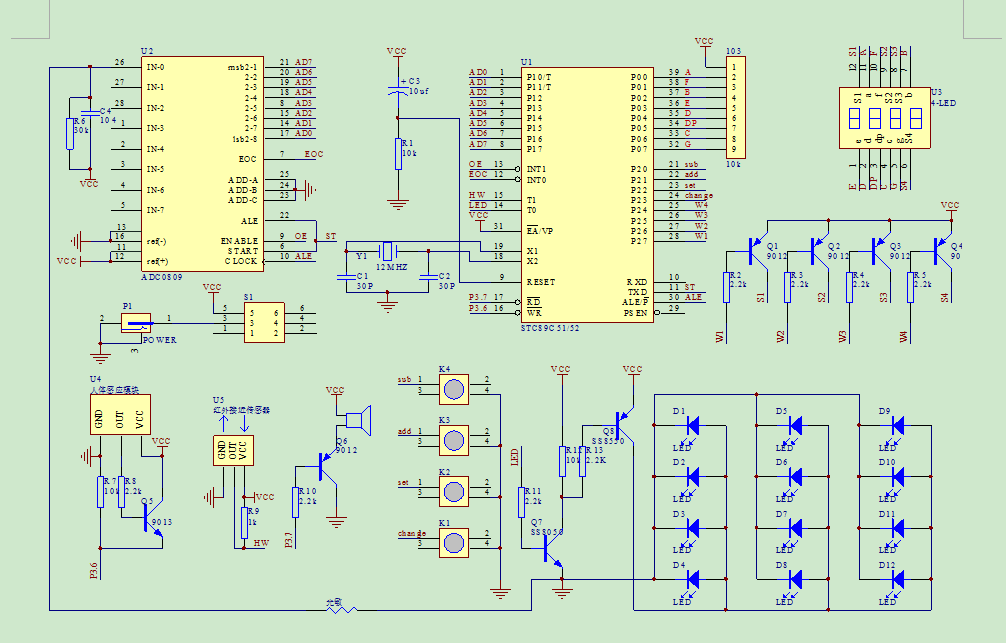

智能臺燈電路原理圖如下：

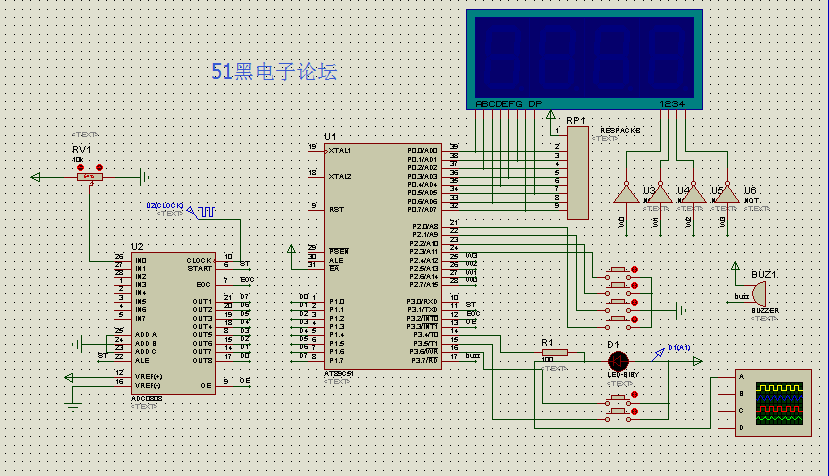

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

單片機源程序如下:

//宏定義重命名作用將unsigned int、unsigned char變?yōu)閡nit、uchar
#define uint unsigned int
#define uchar unsigned char
#define DUAN P0 //用DUAN標識代表P0口
//頭函數
#include <reg52.h>
#include <ADC0809.h>
unsigned char code tab[]={0xa0,0xbb,0x62,0x2a,0x39,0x2c,0x24,0xba,0x20,0x28,0xff}; //數字0-9的編碼//gc.debfa
unsigned char code tab_dian[]={0x80,0x9b,0x42,0x0a,0x19,0x0c,0x04,0x9a,0x00,0x08,0xdf}; //帶點的數字0-9的編碼//gc.debfa
uchar pdata tt[51]; //定義空數組用于AD0809取平均值
uchar scale=20,rsd_sec; //定義占空比比例，熱釋電計時秒變量
char min,sec; //定義計時分秒
bit bdata flag_auto,ss,flag_bs,flag_rsd,flag_jiejin=1; //位定義自動切換的，閃爍標志，報警位標志，熱釋電動作標志，接近傳感器標志
uchar flag_set=0; //設置變量：0 正常 1 調分 2 調秒
uchar lum; //ad0809讀出值
//函數聲明
void delay(uchar i); //延時函數
//管腳聲明
sbit LED = P3^4; //燈光控制輸出
sbit change= P2^3; //自動模式切換按鍵
sbit set = P2^2; //設置按鍵
sbit add = P2^1; //加按鍵
sbit sub = P2^0; //減按鍵
sbit rsd = P3^6; //熱釋電
sbit jiejin=P3^5; //接近開關
sbit buzz=P3^7; //蜂鳴器
sbit W0=P2^7;
sbit W1=P2^6;
sbit W2=P2^5;
sbit W3=P2^4; //數碼管位端
/***********顯示函數*************/
void display()
{
if(flag_set==0) //正常模式下
{
DUAN=tab[min/10]; //送入段碼
W0=0; //打開位地址
delay(1); //小延時
W0=1; //關閉位地址
DUAN=tab_dian[min%10]; //下同
W1=0;
delay(1);
W1=1;
DUAN=tab[sec/10];
W2=0;
delay(1);
W2=1;
DUAN=tab[sec%10];
W3=0;
delay(1);
W3=1;
}
else if(flag_set==1) //設置模式下閃爍相應位
{
if(ss==1) //閃爍標志 ss=1 正常顯示
{
DUAN=~tab[min/10];
W0=0;
delay(1);
W0=1;
DUAN=~tab_dian[min%10];
W1=0;
delay(1);
W1=1;
}
else //閃爍標志 ss=0 熄滅相應位達到閃爍效果 ss在定時器里500ms取反一次
{
DUAN=~tab[10];
W0=0;
delay(1);
W0=1;
DUAN=~tab_dian[10];
W1=0;
delay(1);
W1=1;
}
DUAN=~tab[sec/10];
W2=0;
delay(1);
W2=1;
DUAN=~tab[sec%10];
W3=0;
delay(1);
W3=1;
}
else
{
DUAN=~tab[min/10];
W0=0;
delay(1);
W0=1;
DUAN=~tab_dian[min%10];
W1=0;
delay(1);
W1=1;
if(ss==1)
{
DUAN=~tab[sec/10];
W2=0;
delay(1);
W2=1;
DUAN=~tab[sec%10];
W3=0;
delay(1);
W3=1;
}
else
{
DUAN=~tab[10];
W2=0;
delay(1);
W2=1;
DUAN=~tab[10];
W3=0;
delay(1);
W3=1;
}
}
}
/*****************按鍵函數*****************/
void KEY()
{
uint lum_mean,lum_all;
uchar b,c;
if(change==0) //自動切換按鍵按下
{
delay(10); //按鍵去抖
if(change==0) //再次判斷按鍵按下
{
buzz=0; //蜂鳴器鳴響
flag_auto=!flag_auto; //自動模式標志位取反
if(flag_auto==1) //當切換到手動模式時首先將LED發光比例設置在50%
scale=20;
}
while(!change) display();buzz=1; //按鍵釋放松開按鍵后關閉蜂鳴器 display()顯示輸出函數
}
if(jiejin==0&&flag_jiejin==1) //接近傳感器檢測到障礙時開啟報警
{
buzz=0;
flag_jiejin=0;
}
if(jiejin!=flag_jiejin) //接近傳感器檢測不到障礙時關閉報警
{
buzz=1;
flag_jiejin=1;
}
if(set==0) //設置鍵按下時
{
delay(10);
if(set==0)
{
buzz=0;
flag_set++; //設置變量++
if(flag_set==3) //加到3時回復回正常模式
flag_set=0;
flag_bs=0; //按下設置關閉報警
}
while(!set) display(); buzz=1; //按鍵釋放
}
if(flag_set==1) //加鍵按鍵只有在設置狀態（flag_set!=0）時按下才有效
{ //調分時
if(add==0) //加按鍵按下時
{
delay(10);
if(add==0)
{
buzz=0;
min++; //分++
if(min>=60)
min=0;
}
while(!add) display(); buzz=1;
}
if(sub==0) //減按鍵按下時
{
delay(10);
if(sub==0)
{
buzz=0;
min--; //分--
if(min>0)
min=59;
}
while(!sub) display(); buzz=1;
}
}
if(flag_set==2)
{ //調秒時
if(add==0) //加鍵按下
{
delay(10);
if(add==0)
{
buzz=0;
sec++; //秒++
if(sec>=60)
sec=0;
}
while(!add) display(); buzz=1;
}
if(sub==0) //減鍵按下
{
delay(10);
if(sub==0)
{
buzz=0;
sec--; //秒--
if(sec<0)
sec=59;
}
while(!sub) display(); buzz=1;
}
while(!sub);
}
if(flag_auto==0) //自動模式時
{
if(flag_rsd==1) //且有人在范圍內時
{
for(b=0;b<49;b++) //將空數組tt【】內數值整體左移一位
{
tt[b]=tt[b+1]; //將后一數值放到前一位置
}
tt[49]=ADC0809(); //將讀出的ad0809數值放入tt【49】
for(c=0;c<50;c++) //將tt【】內數值相加
{
lum_all=lum_all+tt[c];
}
lum_mean=lum_all/50; //將總數/50取出平均值
// lum_all=0; //將總數清零
if(lum_mean<=30) scale=1; //判斷取出平均值大小小于30 發光強度0%
else if(lum_mean>=150) scale=41; //大于150 發光強度100%
else scale=((lum_mean-30)/3)+1; //其他值時將其計算得到發光強度（計算目的是為了得到一個1-41之間的數值控制燈光變化）
}
else
scale=1; //沒有人在范圍內時將燈光亮度調至0%
}
else //手動模式下
{
if(flag_set==0) //正常模式下
{
if(add==0) //加鍵按下
{
delay(10);
if(add==0)
{
// buzz=0;
scale++; //燈光比例++
if(scale>=41)
scale=41;
display();
}
// while(!add) display(); buzz=1;
}
if(sub==0) //減鍵按下時
{
delay(10);
if(sub==0)
{
// buzz=0;
scale--; //燈光比例--
if(scale>1)
scale=1;
display();
}
// while(!sub) display(); buzz=1;
}
}
}
}
/*********定時器初始化函數**********/
void init()
{
TMOD=0x11; //工作方式
TH1=0x3c;
TL1=0xb0; //T1賦初值50ms
TH0=0xff;
TL0=0xe7; //T0賦初值25us
ET0=1;
ET1=1; //打開中斷允許開關
EA=1; //中斷總開關
TR0=1;
TR1=0; //定時器定時開關
}
/****************主函數**********************/
void main()
{
init(); //調用初始化函數
flag_auto=1; //初始化手動模式
rsd=0; //熱釋電引腳置低（有信號時時高電平）
delay(500); //延時500ms后開機
while(1) //循環
{
KEY(); //調用按鍵函數
display(); //調用顯示函數
}
}
/*****************延時函數：大約1ms************************/
void delay(uchar i)
{
uchar j,k;
for(j=i;j>0;j--)
for(k=125;k>0;k--);
}
/******************定時器T0服務函數：脈沖發生函數*******************/
void time0() interrupt 1
{
uchar n;
TH0=0xff;
TL0=0xe7; //重新賦初值
n++; //每25us n++
if(n>scale) //n<設置比例時，打開燈
{
LED=1;
}
else if(n<=scale)//n大于等于設置比例時關閉燈
{
LED=0;
}
if(n==40) //n==40 ：25us*40=1ms 1kHZ
{
n=0; //n=0
}
else ;
}
/********************定時器T0服務函數：計時和閃爍控制********************/
void time1() interrupt 3
{
uchar m;
TH1=0x3c;
TL1=0xb0; //重新賦初值
m++; //50ms m++
if((m==10||m==20)&&flag_set!=0) //每過500ms 并且在設置狀態時
{
ss=!ss; //閃爍變量取反
}
if(m==20) //到達1s時
{
m=0; //m=0
if(rsd==0) //熱釋電無信號時
rsd_sec++; //熱釋電計時秒++
if(rsd_sec<=30&&rsd==1) //熱釋電計時秒小于等于30 并且熱釋電有信號時
{
rsd_sec=0; //將熱釋電秒清零
flag_rsd=1; //標志位置1 控制AD0809采集數值調節燈光亮度
}
else if(rsd_sec>30&&rsd==0) //熱釋電計時秒大于30 并且熱釋電無信號時
{
flag_rsd=0; //標志位置0 停止ad0809轉換關閉燈光
rsd_sec=0; //熱釋電計時秒清零
}
if(flag_set==0&&flag_bs==0&&((min+sec)!=0)) //正常模式下&&未報警&&定時時間不為零時
{
sec--;
if(sec<0) //定時秒-- 小于0時
{
sec=59; //復位到59秒
min--; //分--
}
if(min<=0&&sec==0) //分和秒都減到零時
{
min=0;
flag_bs=1;
buzz=0; //蜂鳴器報警提示時間到
}
}
// else buzz=1;
}
}

復制代碼

所有資料51hei提供下載:

智能臺燈.zip (103.2 KB, 下載次數: 305)

ID:239426 · 發表于 2019-2-4 14:34

感謝樓主，好東西

ID:500244 · 發表于 2019-4-2 16:40

坑人，沒結果

ID:532547 · 發表于 2019-6-1 20:49

oh那尼發表于 2019-2-4 14:34
感謝樓主，好東西

好東西

ID:551342 · 發表于 2019-6-2 20:08

我怎么運行不出來啊

ID:532547 · 發表于 2019-6-5 14:54

oh那尼發表于 2019-2-4 14:34
感謝樓主，好東西

可以描述一下臺燈工作的完整流程嗎？十分感謝！

ID:563999 · 發表于 2019-6-16 22:59

這個代碼好像用不起欸

ID:1011865 · 發表于 2022-3-25 10:14

樓主，電壓是多少
