基于單片機的快棋賽電子計時器設計報告

[復制鏈接]
跳轉到指定樓層
樓主
ID:368732 發表于 2018-7-10 15:13 | 只看該作者 回帖獎勵 |倒序瀏覽 |閱讀模式
題目：
快棋賽電子計時器設計


第一部分 設計內容和要求

1.1設計內容

利用keil、Proteus和C51單片機設計出快棋賽電子計時器

1.2 設計要求

1. 八個數碼管分為兩組，每組四個數碼管動態顯示對應方的定時時間，以及倒計過程，包括分鐘（2位，00~99）、秒（2位，00~59）
2. 相互控制啟停開關（2個）
3. 總暫停開關（用于雙方選手同時休息）
4. 各自初始時間設置（選手同意情況下可以設置不同的初始時間），即可以對相應的分鐘及秒分別進行初始設置
5.  任何一方的選手如果時間倒計為零，則報警并在其四個數碼管上閃爍顯示“LOSE”

1.3系統運行流程

程序首先進行初始化，在主程序的循環中，首先調用數據處理函數，將分和秒數值拆開儲存在顯示緩沖區中（即一個數組中），然后按鍵掃描函數，判斷是否有按鍵按下；若有，則執行相應程序，若沒有；則往下功能指示燈led函數。若功能按鍵按下，則亮相應的led；若無，則繼續往下執警告函數。若有時間快耗完了，則執行相應程序；若無，則繼續往下結束函數，若時間耗完了，則執行相應程序；若無，執行循環。這里，我用了定時器0和定時器1，定時器0用來計時間，定時器1用做動態顯示。
第二部分 設計方案

程序流程

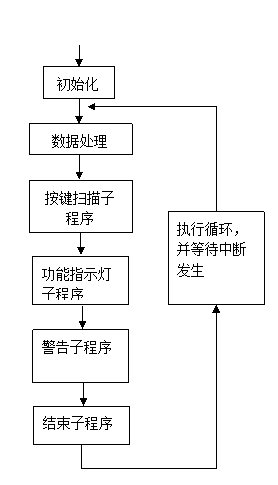

主程序流程圖
按鍵掃描子程序
檢測是否有按鍵按下，若無返回主程序；
若K1按下，若計時開始且功能按鍵記錄次數為0，則是控制時間作用：紅色時間暫停，藍色時間開始；若計時暫停且功能按鍵記錄次數不為0，則是調節時間作用：根據功能按鍵次數，增加對應數值
若K2按下，若計時開始且功能按鍵記錄次數為0，則是控制時間作用：藍色時間暫停，紅色時間開始；若計時暫停且功能按鍵記錄次數不為0，則是調節時間作用：根據功能按鍵次數，減少對應數值
若K3按下，全部時間暫停或者開啟；（一開始時，時間都是暫停的，只有當K3按下時，紅色方先開始計時）
若K4按下，記錄按下次數；（作為功能按鍵，讓K1和K2調整紅色分和秒數值以及藍色分秒數值）
（注：當程序開始計時時或比賽結束時，K4按鍵無效）

功能指示燈程序（附加功能）
共有4個led作為指示燈，根據功能按鍵按下次數，亮不同的led，作為指示燈，告知使用者，你正在調整的是哪個數值。

警告子程序（附加功能）
若有一方的時間少于十秒了，則代表他的兩個led就會閃爍，作為提示。

結束子程序
當一方的時間耗完了，則他的數碼管會閃爍“lose”，另一方閃爍顯示“win”（附加功能），并且4個led也會一起閃爍（附加功能）。

定時器0
我用做秒計時，每當秒計時到了，根據判斷，減少紅色時間或減少藍色時間。

定時器1
我用做數碼管的動態顯示；這樣能消除按鍵帶來的顯示影響。

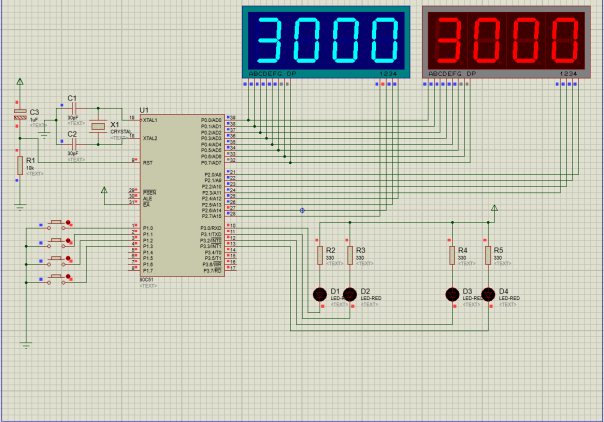

第三部分 Proteus電路圖


第四部分 keil編譯結果和Proteus仿真結果

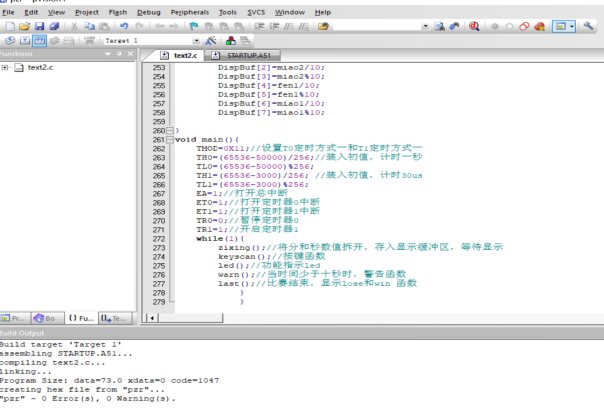

Keil編譯結果

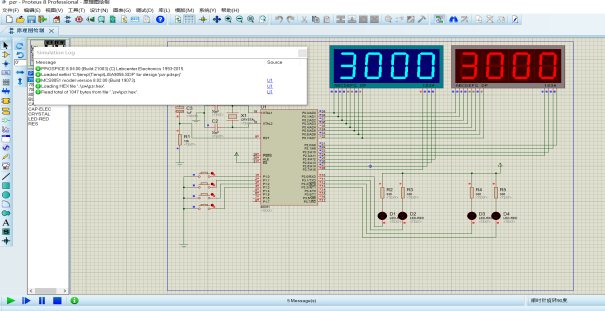

Proteus仿真結果
編譯和仿真都能通過沒有問題。

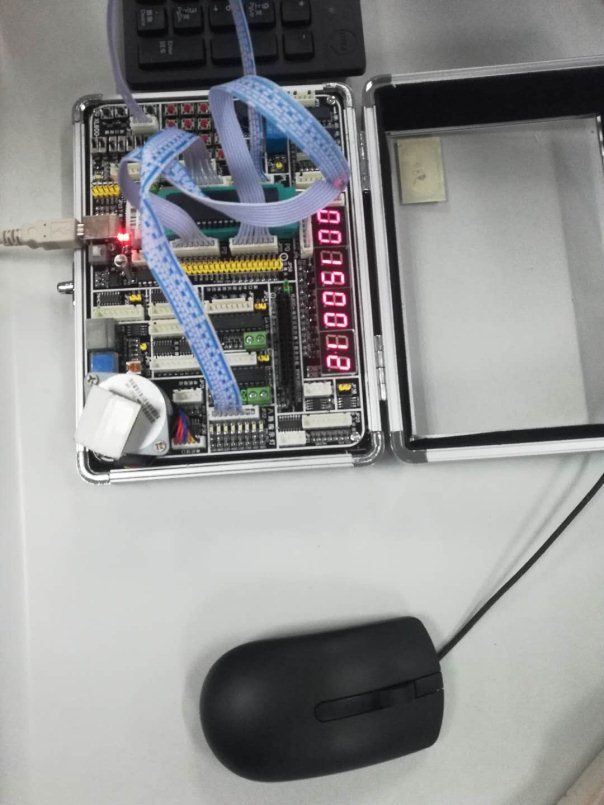

第五部分 單片機仿真
第六部分 附加功能
在第二部分設計方案中，我已用紅色字體標注出，這里不再贅述了。
第八部分設計心得及體會

本次課程設計中，特別是在程序編寫過程中，遇到了很多的問題。但這是對我的考驗一定要充滿耐心，遇到問題，就去尋找解決問題的辦法。我設計過程中還不斷提出自己的疑點以及新的想法，聯系實際應用，將課本上學習的東西運用到實際中，這些都令我受益匪淺。最終得以完成這次單片機課程設計，非常感謝老師教導。

第七部分 代碼及注釋
  1. #include <reg51.h>
  2. #define uchar  unsigned char
  3. #define uint unsigned int
  4. uchar DispBuf[8];  //顯示緩沖區
  5. uchar DispTab[]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,
  6.                                                         0x90,0x88,0x83,0xC6,0xA1,0x86,0x8E,0xFF};              //LED字形碼
  7. uchar BitTab[]={0x80,0x40,0x20,0x10,0x08,0x04,0x02,0x01 };              //LED位驅動碼
  8. uchar redlose[]={0xC1,0xC1,              0xF9,0xC8,0xC7,0xC0,0x92,0x84};//紅色時間到LED字形碼
  9. uchar bluelose[]={0xC7,0xC0,0x92,0x84,0xC1,0xC1,0xF9,0xC8};//藍色時間到LED字形碼
  10. sbit k1=P1^0;
  11. sbit k2=P1^1;
  12. sbit k3=P1^2;
  13. sbit k4=P1^3;
  14. sbit L1=P3^0;
  15. sbit L2=P3^1;
  16. sbit L3=P3^2;
  17. sbit L4=P3^3;
  18. uint num,flag1=1,flag2,flag3=1;,k4num;
  19. uchar miao1=00,fen1=30,miao2=00,fen2=30;
  20. void Timer1(void) interrupt 1{
  21.               TH0=(65536-50000)/256;//重裝數值
  22.               TL0=(65536-50000)%256;
  23.               num++;
  24.               if(num==20)//如果到了20次，說明一秒時間到
  25.               {
  26.                             num=0;//清零，重新計數20次
  27.                             if(flag1==1)//紅方時間減少
  28.                             {
  29.                                           miao1--;//秒時間減少
  30.                                           if(miao1==-1){//說明一分鐘到了，重新減少一分鐘，并且分鐘減一
  31.                                                            miao1=59;
  32.                                                            fen1--;
  33.                                                            }
  34.                                                         }
  35.                   if(flag1==0)//藍方時間減少
  36.                             {
  37.                                           miao2--;
  38.                                           if(miao2==-1){
  39.                                                            miao2=59;
  40.                                                            fen2--;
  41.                                        }
  42.
  43.                       }
  44.                }
  45.                                                            }
  46. void Timer2(void) interrupt 3{
  47.     uchar tmp;
  48.     uchar Count;
  49.               TH1=(65536-3000)/256;//重裝數值
  50.               TL1=(65536-3000)%256;
  51.
  52.               P2=BitTab[Count];              //取位值
  53.               tmp=DispBuf[Count];              //取出待顯示的數
  54.               tmp=DispTab[tmp];              //取字形碼
  55.               P0=tmp;
  56.               Count++;
  57.     if(Count==8)
  58.                             Count=0;
  59.
  60.
  61.                                         }
  62. void delay(uint xms)//延時函數
  63. {
  64.               uint i,j;
  65.               for(i=xms;i>0;i--)

  67.                             for(j=110;j>0;j--);
  68. }

  70. void keyscan(void)//按鍵函數
  71. {
  72.               if(k1==0)//按鍵按下
  73.               {
  74.                             delay(5);
  75.                             if(k1==0)//確認按鍵按下
  76.                             {
  77.
  78.                                           while(!k1);//等待按鍵釋放
  79.                                           if(k4num==0&&TR0==1)//當計時開始，并且功能鍵記錄次數為零時，作用為控制時間
  80.                                           {
  81.                                                         if(flag1==1)//紅色時間暫停，藍色時間開始
  82.                                                                       flag1=0;
  83.                                                         }
  84.                                           if(k4num!=0&&TR0==0)//當計時暫停，并且功能鍵記錄次數不為零，作用為調節時間
  85.                                           {
  86.                                           switch(k4num)//根據功能鍵次數，增加相應數值
  87.                                                         {
  88.                                                                       case 1: miao1++;
  89.                                                                                                   if(miao1==60)
  90.                                                                                                                 miao1=0;
  91.                                                                                                   break;
  92.                                                                       case 2: fen1++;
  93.                                                                                                   if(fen1==100)
  94.                                                                                                                 fen1=0;
  95.                                                                                                   break;
  96.                                                                       case 3: miao2++;
  97.                                                                                                   if(miao2==60)
  98.                                                                                                                 miao2=0;
  99.                                                                                                   break;
  100.                                                                       case 4: fen2++;
  101.                                                                                                   if(fen2==100)
  102.                                                                                                                 fen2=0;
  103.                                                                                                   break;
  104.                                                                                                   }
  105.                                                                                                   }
  106.                                                                       }
  107.                                                         }
  108.               if(k2==0){
  109.                             delay(5);
  110.                             if(k2==0){
  111.
  112.                                           while(!k2);
  113.                                           if(k4num==0&&TR0==1)//
  114.                                           {
  115.                                                         if(flag1==0)//藍色時間暫停，紅色時間開始
  116.                                                                       flag1=1;
  117.                                                                                     }
  118.                                           if(k4num!=0&&TR0==0)//根據功能鍵次數，增加相應數值
  119.                                           {
  120.                                           switch(k4num)
  121.                                           {
  122.                                                                       case 1: miao1--;
  123.                                                                                                   if(miao1==-1)
  124.                                                                                                                 miao1=59;
  125.                                                                                                   break;
  126.                                                                       case 2: fen1--;
  127.                                                                                                   if(fen1==-1)
  128.                                                                                                                 fen1=99;
  129.                                                                                                   break;
  130.                                                                       case 3: miao2--;
  131.                                                                                                   if(miao2==-1)
  132.                                                                                                                 miao2=59;
  133.                                                                                                   break;
  134.                                                                       case 4: fen2--;
  135.                                                                                                   if(fen2==-1)
  136.                                                                                                                 fen2=99;
  137.                                                                                                   break;
  138.                                                                                                   }
  139.                                                            }
  140.                                                                       }

  141.
  142.                                                         }
  143.               if(k3==0)//總暫停開關
  144.               {
  145.                             delay(5);
  146.                             if(k3==1){
  147.                                           while(!k3);
  148.                                           TR0=~TR0;//控制時間暫停或是開始
  149.                                           k4num=0;//功能按鍵記錄次數清零
  150.                                           flag3=0;//清零標志
  151.                                                                       }
  152.                                                         }
  153.               if(k4==0)//功能按鍵
  154.               {
  155.                             delay(5);
  156.                             if(k4==0){
  157.                                           if(TR0==0)//當計時暫停時，這個按鍵才有效
  158.                                           {
  159.                                                         flag3=1;//做標志，防止在調節時間時，調到零的時候，就進入子程序last（）
  160.                                                         k4num++;//記錄功能按鍵按下次數
  161.                                                                       }
  162.                                                         if(k4num==5||TR0==1||flag2==1)//當帶五次按下或開始計時或某一方時間耗完，清零記錄次數
  163.                                                         {
  164.                                                                       k4num=0;
  165.
  166.                                                                       }
  167.                                           while(!k4);
  168.                                                         }
  169.                                           }
  170.

  172. }
  173. void last()//某一方時間耗完，分別顯示lose和win
  174. {
  175.               uint i,j;
  176.               if(miao1==0&&fen1==0&&flag3==0)//紅方時間先耗完
  177.               {
  178.                             TR0=0;//關閉計時
  179.                             TR1=0;//關閉時間顯示
  180.                             flag2=1;//標志比賽結束
  181.                             for(i=80;i>0;i--)//動態顯示 lose和win 80次
  182.                             {
  183.                                           for(j=0;j<8;j++){
  184.                                                         P2=BitTab[j];//送入位選
  185.                                                         P0=redlose[j];//送入lose和win的字形碼
  186.                                                         delay(2);
  187.                                                         P0=0xFF;
  188.                                                         }
  189.                                           L1=~L1;//led不斷閃爍
  190.                                 L2=~L2;
  191.                                           L3=~L3;
  192.                                           L4=~L4;
  193.                                           }
  194.                             P0=0XFF;//關閉顯示300ms
  195.                             P2=0X00;
  196.                             delay(300);
  197.                             }
  198.               if(miao2==0&&fen2==0&&flag3==0)//藍色方時間耗完
  199.               {
  200.                             TR0=0;
  201.                             TR1=0;
  202.                             flag2=1;
  203.                             for(i=70;i>0;i--){
  204.                                           for(j=0;j<8;j++){
  205.                                                         P2=BitTab[j];
  206.                                                         P0=bluelose[j];
  207.                                                         delay(3);
  208.                                                         P0=0xFF;
  209.                                                         }
  210.                                           L1=~L1;
  211.                                 L2=~L2;
  212.                                           L3=~L3;
  213.                                           L4=~L4;
  214.                             }
  215.                             P0=0XFF;
  216.                             P2=0X00;
  217.                             delay(100);
  218.                             }
  219.                             }
  220. void led()//功能按鍵對應的指示led燈亮或滅
  221. {
  222.               switch(k4num){
  223.                             case 0: P3=0xFF;
  224.                                                         break;
  225.                             case 1: P3=0xF7;
  226.                                               break;
  227.                             case 2: P3=0xFB;
  228.                                               break;
  229.                             case 3: P3=0xFD;
  230.                                                         break;
  231.                             case 4: P3=0xFE;
  232.                                                         break;
  233.                                                         }
  234.

  236. }
  237. void warn(){
  238.               if(fen1==0&&miao1<10&&TR0==1&&flag1==1)//當紅色時間少于十秒的時候，閃爍led燈提示
  239.               {
  240.                             L3=~L3;
  241.                             L4=~L4;
  242.                             }
  243.               if(fen2==0&&miao2<10&&TR0==1&&flag1==0)//當紅色時間少于十秒的時候，閃爍led燈提示
  244.               {
  245.                             L1=~L1;
  246.                             L2=~L2;
  247.                             }

  249.                             }

  251. void zixing(){
  252.                             DispBuf[0]=fen2/10;
  253.                             DispBuf[1]=fen2%10;
  254.                             DispBuf[2]=miao2/10;
  255.                             DispBuf[3]=miao2%10;
  256.                             DispBuf[4]=fen1/10;
  257.                             DispBuf[5]=fen1%10;
  258.                             DispBuf[6]=miao1/10;
  259.                             DispBuf[7]=miao1%10;

  261. }
  262. void main(){
  263.               TMOD=0X11;//設置T0定時方式一和T1定時方式一
  264.               TH0=(65536-50000)/256;//裝入初值，計時一秒
  265.               TL0=(65536-50000)%256;
  266.               TH1=(65536-3000)/256; //裝入初值，計時30us
  267.               TL1=(65536-3000)%256;
  268.               EA=1;//打開總中斷
  269.               ET0=1;//打開定時器0中斷
  270.               ET1=1;//打開定時器1中斷
  271.               TR0=0;//暫停定時器0
  272.               TR1=1;//開啟定時器1
  273.               while(1){
  274.                             zixing();//將分和秒數值拆開，存入顯示緩沖區，等待顯示
  275.                             keyscan();//按鍵函數
  276.                             led();//功能指示led
  277.                             warn();//當時間少于十秒時，警告函數
  278.                             last();//比賽結束，顯示lose和win 函數
  279.                                           }
  280.                                           }
復制代碼
