51單片機控制舵機

ID:349307 · 發表于 2018-7-12 01:42

運用HC—05藍牙模塊通過51單片機控制舵機，在開發板上可以實現，但在自己焊的最小系統卻無法實現，想請問一下是什么問題

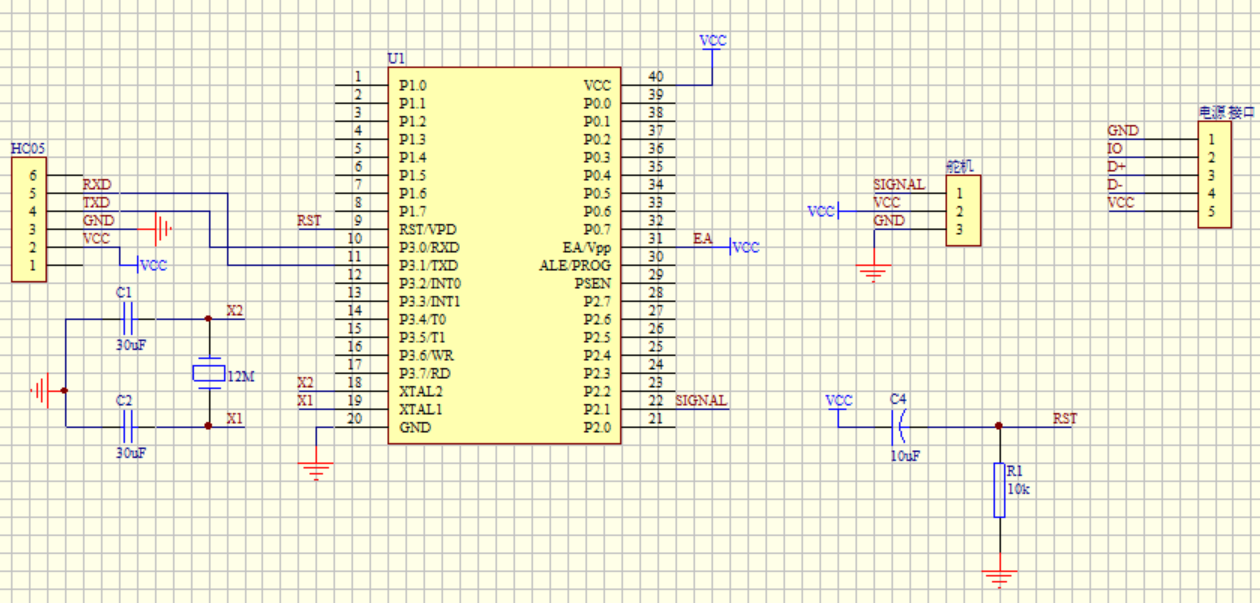

電路圖

ID:368247 · 發表于 2018-7-12 02:08

p11是不是接錯了？

ID:369936 · 發表于 2018-7-12 09:32

不理解你說的不能實現是什么情況

ID:142045 · 發表于 2018-7-12 09:39

可能是電源的問題，以前我也遇到過相關問題，把電源的電流改大一點就可以了。

ID:370006 · 發表于 2018-7-12 10:29

這個應該是電源的問題，驅動不足引起的

ID:349307 · 發表于 2018-7-12 10:58

alpdr 發表于 2018-7-12 02:08
p11是不是接錯了？

沒有用到P11這個接口

ID:349307 · 發表于 2018-7-12 10:59

wangzitan 發表于 2018-7-12 09:32
不理解你說的不能實現是什么情況

舵機無法轉動

ID:349307 · 發表于 2018-7-12 11:00

上善-若水發表于 2018-7-12 09:39
可能是電源的問題，以前我也遇到過相關問題，把電源的電流改大一點就可以了。

5V的電源電壓應該可以吧

ID:370052 · 發表于 2018-7-12 11:11

估計就是動手線接錯了

ID:340569 · 發表于 2018-7-12 12:41

可能是電源的問題

ID:370114 · 發表于 2018-7-12 12:54

從圖上看你的晶振電容錯了具體情況看看SIGNAL引腳有沒有接錯

ID:364810 · 發表于 2018-7-12 13:04

先通過簡單程序控制引腳檢查電路是否有問題，若沒有再看舵機控制程序是否出錯了

ID:366893 · 發表于 2018-7-12 13:10

一般這種情況都是電源的問題，增加電源功率或者換成兩個電源供電共地試試。
