關于單片機的lcd12864的型號問題

[復制鏈接]
跳轉到指定樓層
樓主
新人求助
自己在X寶上買的12864模塊，但是沒有任何教程說明書
管腳的標號也沒有，想確認一下自己的芯片管腳標號
有沒有大神來幫幫忙！


正面

正面

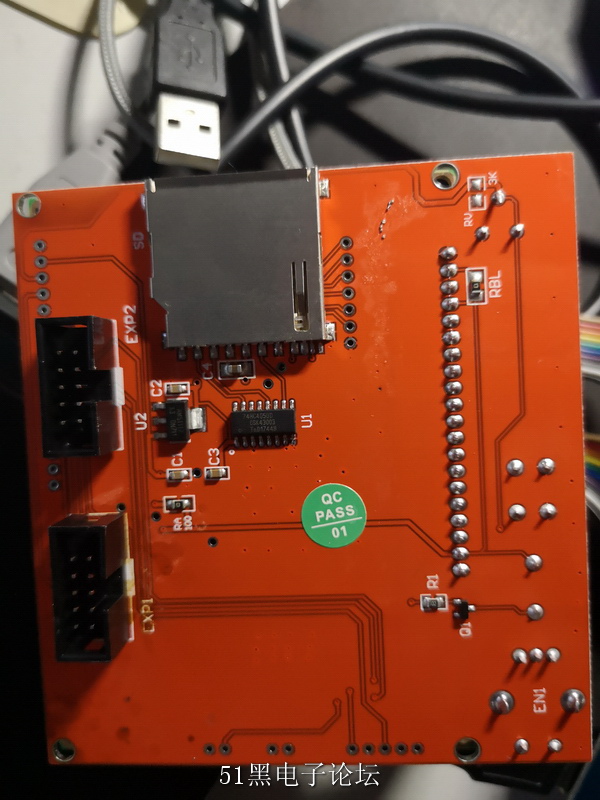

背面

背面
分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:155507 發表于 2018-7-13 23:52 | 只看該作者
這個是3d打印機的lcd12864液晶顯示屏主板控制模塊



評分

參與人數 1黑幣 +5 收起 理由
danpianji101 + 5 很給力！

查看全部評分

回復

使用道具 舉報

板凳
ID:123289 發表于 2018-7-14 04:03 | 只看該作者
記住，說明書是產品的一部分，沒有它說明產品不全、

評分

參與人數 1黑幣 +5 收起 理由
danpianji101 + 5 qq聯系你了

查看全部評分

回復

使用道具 舉報

地板
ID:371245 發表于 2018-7-14 11:12 | 只看該作者
引腳 名稱    說明
1   VSS      GND（0V）
2   VDD    Supply voltage for logic (+5v)
3   VO     Supply  voltage  For  LCD （懸空）
4   RS (CS)     H: Data L: Instruction code
5   R/W (SID)   H: Read L: Write
6   E  (SCLK)   Enable signal
7   DB0    數據0
8   DB1    數據1
9   DB2    數據2
10  DB3    數據3
11  DB4    數據4
12  DB5    數據5
13  DB6    數據6
14  DB7    數據7
15  PSB    H: Parallel mode  L: Serial mode
16  NC     空腳
17  /RST   Reset signal 低電平有效
18  VEE    Negative
19  LEDA   背光源正極（LED+5V）
20  LEDK   背光源負極（LED-OV

一種不帶中文字庫

引腳 名稱    說明
1   VSS      GND（0V）
2   VDD    Supply voltage for logic (+5v)
3   VO     Supply  voltage  For  LCD （懸空）
4   RS (CS)     H: Data L: Instruction code
5   R/W (SID)   H: Read L: Write
6   E  (SCLK)   Enable signal
7   DB0    數據0
8   DB1    數據1
9   DB2    數據2
10  DB3    數據3
11  DB4    數據4
12  DB5    數據5
13  DB6    數據6
14  DB7    數據7
15  CS1    片選1
16  CS2    片選2
17  /RST   Reset signal 低電平有效
18  VEE    Negative
19  LEDA   背光源正極（LED+5V）
20  LEDK   背光源負極（LED-OV

評分

參與人數 1黑幣 +3 收起 理由
danpianji101 + 3 贊一個！

查看全部評分

回復

使用道具 舉報

5#
ID:155507 發表于 2018-7-14 13:31 | 只看該作者

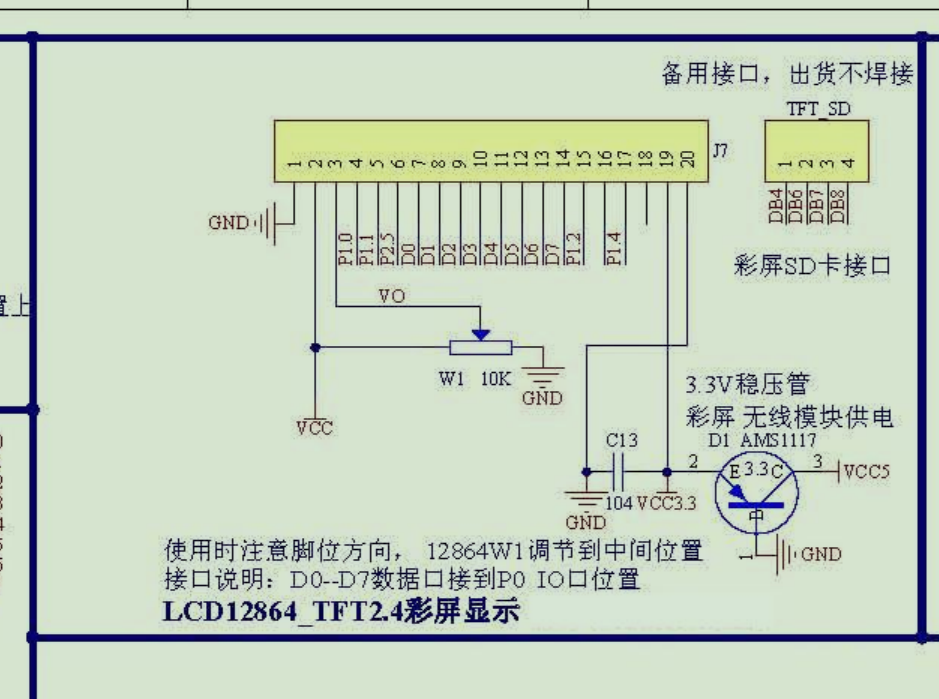

3d打印機的lcd12864液晶顯示屏主板控制模塊電路圖



評分

參與人數 1黑幣 +3 收起 理由
danpianji101 + 3 贊一個！

查看全部評分

回復

使用道具 舉報

6#
ID:371180 發表于 2018-7-14 14:13 | 只看該作者
angmall 發表于 2018-7-13 23:52
這個是3d打印機的lcd12864液晶顯示屏主板控制模塊

那這個怎么接入我 的51單片機呢


回復

使用道具 舉報

7#
ID:155507 發表于 2018-7-14 23:33 | 只看該作者
12864液晶模塊，已經使用串口通訊模式

你可以用這程序
lcd12864以串行的方式進行通信的單片機源程序
http://www.zg4o1577.cn/bbs/dpj-79290-1.html
回復

使用道具 舉報
