c52單片機多機通信我的從機接收不到數據有哪位大神幫我看下嗎十分感謝

ID:371473 · 發表于 2018-7-16 02:01

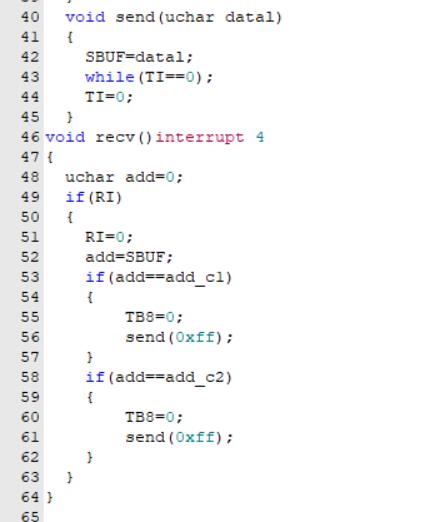

這個是我的主機代碼

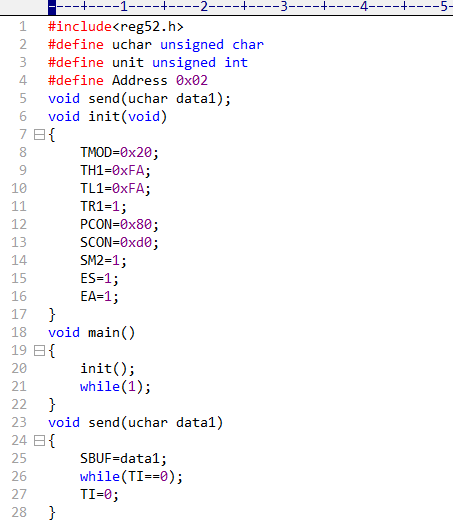

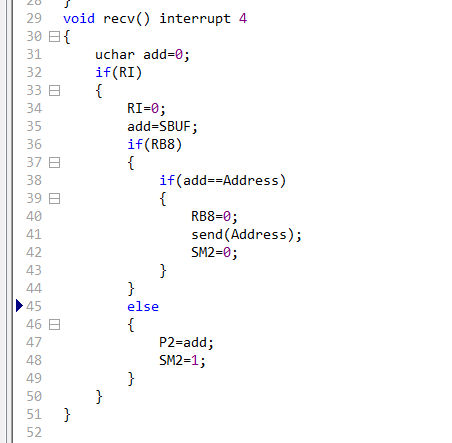

這個是我的從機：

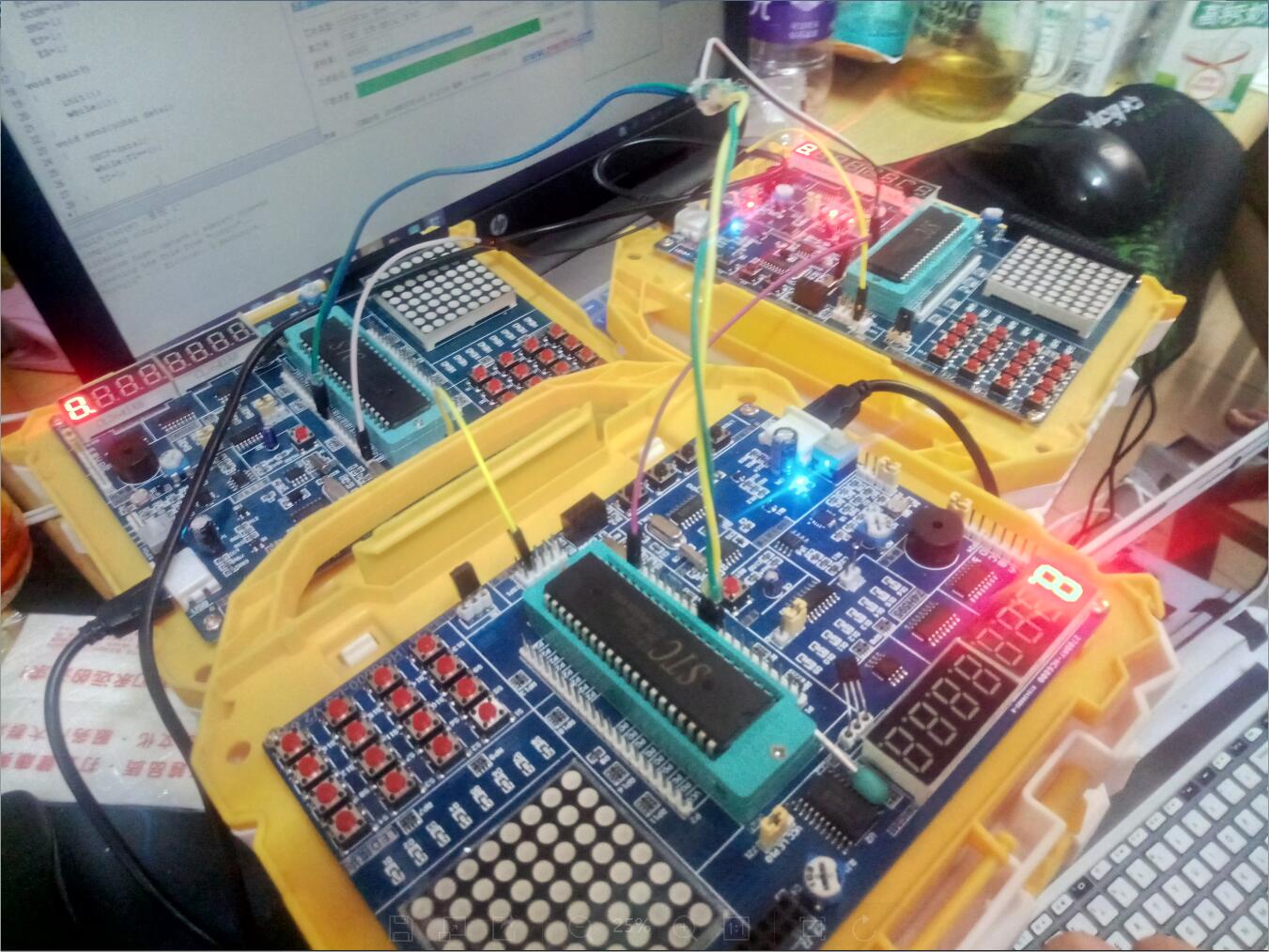

不知道為什么從機總是無法接收到數據，我也不知道是不是接線問題我也把接線圖po上來吧

十分希望有大神能夠為我解決下這個問題！跪謝！

代碼.rar (850 Bytes, 下載次數: 10)

ID:164602 · 發表于 2018-7-16 08:09

我做過類似的實驗，但只是雙機。看了你的程序和接線照片，我認為有兩點：
第一：程序中，主機的按鍵程序不對。按鍵這種器件，是需要消抖的，你好像有消抖的語句，但是不對嘛。
你用while是消不了抖的。你想啊：按下鍵，出現抖動，key1=0，但這個結果，可以有好多次的（抖動啊），所以，while是不能消抖的，應該用延時。
第二：硬件接線。應該去掉從機的USB線，這根線會占用串口，我做實驗時就是這樣的。應該用四根杜邦線連接VCC、GND、P30、P31。我的板子和你一模一樣——普中的HC6800-ES-V2.0，下面是我的雙機實驗程序，你可以試試。雙機實驗比你的三機實驗要簡單很多。

/*
串口實驗：單片機與單片機之間的通訊，這是主機程序
*/

#include<reg51.h>

#define LED P2
#define JP P1

unsigned char JZ;
bit AJ;

void UsartConfiguration();
void Delay10ms(unsigned int c);
void KeyDown(void);

void main()//主函數
{
UsartConfiguration();//設置串口
Delay10ms(10);
while(1)
{
KeyDown();
if (AJ==1)
{
AJ=0;
SBUF = JZ;
while (!TI);
TI = 0;
}
}
}

void UsartConfiguration()
{
SCON=0X50;
TMOD=0X20;
PCON=0X80;
TH1=0XF3;//波特率是4800的
TL1=0XF3;
TR1=1;
EA=1;
ES=1;
}

void Delay10ms(unsigned int c)//延時10ms
{
unsigned char a, b;
for (;c>0;c--)
{
for (b=38;b>0;b--)
{
for (a=130;a>0;a--);
}
}
}

void KeyDown(void)
{
unsigned char a=0;
JP=0x0f;
if(JP!=0x0f)
{
Delay10ms(1);//此處按鍵消抖
if(JP!=0x0f)
{
AJ=1;
switch(JP)
{
case(0X07): JZ=0;break;
case(0X0b): JZ=1;break;
case(0X0d): JZ=2;break;
case(0X0e): JZ=3;break;
}
JP=0Xf0;
switch(JP)
{
case(0X70): JZ=JZ;break;
case(0Xb0): JZ=JZ+4;break;
case(0Xd0): JZ=JZ+8;break;
case(0Xe0): JZ=JZ+12;break;
}
for (a=0;(a<50)&&(JP!=0xf0);a++)//松手消抖
{
Delay10ms(1);
}
}
}
}

void FSSZ(void) interrupt 4
{
RI=0;
LED=~SBUF;
Delay10ms(1);
}

/*
串口實驗：實驗單片機與單片機通訊，此為從機程序
*/

#include<reg51.h>

#define SMG P0//數碼管

unsigned char k;
unsigned char code XSM[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,
0x77,0x7c,0x39,0x5e,0x79,0x71};//0、1、2、3、4、5、6、7、8、9、A、b、C、d、E、F的顯示碼

void UsartConfiguration();
void Delay10ms(unsigned int c);

void main()
{
UsartConfiguration();
Delay10ms(10);
while(1)
{
}
}

void UsartConfiguration()
{
SCON=0X50;
TMOD=0X20;
PCON=0X80;
TH1=0XF3;//波特率是4800的
TL1=0XF3;
TR1=1;
ES=1;
EA=1;
}

void Delay10ms(unsigned int c)//延時10ms
{
unsigned char a, b;
for (;c>0;c--)
{
for (b=38;b>0;b--)
{
for (a=130;a>0;a--);
}
}
}

void CKTX() interrupt 4
{
RI=0;
k=SBUF;
SMG=XSM[k];
SBUF=k;
while (!TI);
TI = 0;
}

程序功能是這樣的：主機通過按下矩陣鍵盤，將鍵值發給從機，從機接收到后，數碼管顯示鍵值，并將鍵值發回主機，主機根據這個值以二進制方式顯示LED燈。

ID:7485 · 發表于 2018-7-16 08:32

void Init(void) //9600bps@18.432MHz
{
PCON &= 0x7f; //波特率不倍速，清除最高位，其余保持不變
SCON = 0x50; //8位數據,可變波特率
TMOD &= 0x0f; //清除定時器1模式位
TMOD |= 0x20; //設定定時器1為8位自動重裝方式，設置T1，T0保持不變。
TL1 = 0xFD; //設定定時初值，11.0592晶振,9600波特率，根據你自己的波特率確定。
TH1 = 0xFD; //設定定時器重裝值
ET1 = 0; //禁止定時器1中斷
TR1 = 1; //啟動定時器1
}

PCON的最高位是SMOD,=1是波特率加倍，=0是不加倍

另外需要注意的是通信機之間的波特率必須相同。

你可以參考一下。

ID:164602 · 發表于 2018-7-16 08:57

補充一點：
算了你的波特率，好像不是4800，我還算不出你的初值FD對應什么波特率。
在晶振12M情況下，誤差小的最大波特率就是4800，且要加倍，否則誤差大了，接收和發送都會有較大的誤差，就會接收不到或接收錯誤。

ID:303383 · 發表于 2018-7-16 10:49

提示: 作者被禁止或刪除內容自動屏蔽

ID:371473 · 發表于 2018-7-16 12:31

HC6800-ES-V2.0 發表于 2018-7-16 08:09
我做過類似的實驗，但只是雙機。看了你的程序和接線照片，我認為有兩點：
第一：程序中，主機的按鍵程序不 ...

去掉從機的usb線是說只有主機接usb嗎

ID:371473 · 發表于 2018-7-16 12:56

ahshmj 發表于 2018-7-16 08:32
void Init(void) //9600bps@18.432MHz
{
PCON &= 0x7f; //波特率不倍速，清除最高位，其余保持不變

哇！謝謝你的意見我改了下波特率就好了可能是我的波特率設置錯了謝謝蛤o(>ω<)o

ID:371473 · 發表于 2018-7-16 12:57

HC6800-ES-V2.0 發表于 2018-7-16 08:57
補充一點：
算了你的波特率，好像不是4800，我還算不出你的初值FD對應什么波特率。
在晶振12M情況下，誤 ...

我波特率可能弄錯了我后來改了個波特率再加上那個延時程序就可以了謝謝你的意見，嘿嘿嘿

ID:371473 · 發表于 2018-7-16 13:15

錯誤原因：
我把發送地址幀的按鍵設置成P3^0和P3^1，他們是單片機里面的接收和發送端，因為他們是控制輸入輸出的按鈕，就產生了沖突，所以從機沒有接收到信息；
后來我改了按鍵和波特率從機就收到數據了，十分感謝上面的各位替我解決這個問題謝謝！

ID:371473 · 發表于 2018-7-16 13:24

小貓貓愛吃魚發表于 2018-7-16 10:49
你好！你這是三機通訊嗎？一個主機、兩個從機？
主機發送數據，兩個從機同時接收？

是三機通信沒錯，主機發送地址，然后從機判別是否是他的地址，然后從機向主機發送狀態消息，最后接收數據。

ID:372442 · 發表于 2018-7-16 13:43

波特率的問題
