目前球場記分牌在傳統操作模式下，采用記分員手動翻動記分牌記分，工作方式單一。由于種種弊端，電子記分板已經開始在一些大型的體育場流行起來，不僅發展速度迅猛并會逐漸取代傳統的電子記分牌。

電子記分板根據籃球比賽的特點，采用單片機為核心控制LED數碼管，具有亮度高、可視性好、功耗小、使用壽命長等優點；具有性能穩定，尺寸適中，運輸安裝方式靈活，物美價廉等特點，特別適用于中、小型體育館和訓練館。

設計題目：籃球賽電子計時記分牌

設計要求：

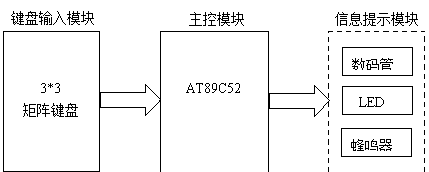

籃球記分器的硬件電路分成主控模塊、鍵盤輸入模塊、信息提示模塊三部分進行設計，系統整體結構如圖1所示。

圖1 系統硬件結構圖

主控模塊以AT89C52為核心，完成輸入輸出信息處理、計時器中斷響應、數值計算等，協調整個系統有條不紊地工作。鍵盤輸入模塊作為人機交互接口，允許用戶控制系統的工作狀態，完成如計時計分開始/暫停、交換場地、計時計分清零、比賽隊伍分?jǐn)?shù)調整等功能。信息提示模塊包含4個2位8段數碼管、6個LED和一個蜂鳴器，用于實時顯示系統工作狀態，方便用戶進行下一步操作。

主控模塊以AT89C52單片機作為微控制器。AT89C52單片機是一種低電壓，高性能CMOS 8位單片機，片內含8k bytes的可反復擦寫的Flash只讀程序存儲器和256 bytes的隨機存取數據存儲器（RAM），器件采用ATMEL公司的高密度、非易失性存儲技術生產，兼容標準MCS-51指令系統，片內置通用8位中央處理器和Flash存儲單元。由于它的這些優良特性，AT89C52單片機在電子行業中有著廣泛的應用。采用AT89C52作為微控制器，可以很好地滿足籃球記分器的系統要求。

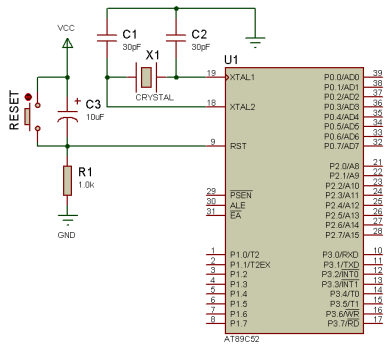

圖2給出了AT89C52單片機的引腳分布和最小系統接法。

圖2 AT89C52單片機最小系統原理圖

復位電路可以實現上電復位和按鍵復位兩種復位方式：上電復位電路由電容串聯電阻構成，由圖并結合“電容電壓不能突變”的性質，可以知道，當系統一上電，RST腳將會出現高電平，并且這個高電平持續的時間由電路的RC值來決定。典型的51單片機當RST腳的高電平持續兩個機器周期以上就將復位，所以適當組合RC的取值就可以保證可靠的復位。按鍵復位電路則是通過按下RESET按鍵拉高RST引腳電平來實現的。

晶體振蕩電路由一個12MHZ石英晶振和兩個30pF的電容組成，用于產生穩定的時鐘脈沖信號供單片機工作。

用戶通過鍵盤輸入模塊對系統進行控制。鍵盤采用3*3矩陣式按鍵，其中按鍵“START/PAUSE”控制計時計分的開始與暫停，按鍵“EXCHANGE”用于在半場結束后交換雙方記分牌上的分?jǐn)?shù)，按鍵“CLEAR”用于在比賽結束后清除比分，其余的按鍵“A+1”、A+2”、“A+3”、“B+1”、“B+2”、“B+3”用于給參加比賽的A、B兩隊加上相應的分?jǐn)?shù)。3*3矩陣按鍵的6條引線分別接至AT89C52的I/O口P3_0~P3_5，在單片機內部采用行列掃描法檢測到按鍵按下，從而執行相應的任務。

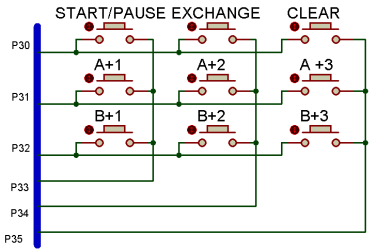

矩陣鍵盤的連接方式如圖3所示。

圖3 矩陣鍵盤的連接方式

信息提示模塊包含4個2位8段共陰極數碼管（圖4）、6個LED指示燈（圖5）和一個蜂鳴器。

4個數碼管分別用兩位數字顯示比賽分鐘、秒鐘和賽場上兩個籃板的分?jǐn)?shù)。由于單片機I/O口資源有限，為了不占用太多的接口，在此使用P0口向數碼管同時送出數據（段選信號）和地址（位選信號），使用兩個74HC573鎖存器來分離數據和地址，而P2_0和P2_1口分別用于使能段選鎖存器和位選鎖存器。由于P0口的電流驅動能力有限，所以外接了排阻RP1，從而增強了對數碼管的驅動能力。

圖4 數碼管連接原理圖

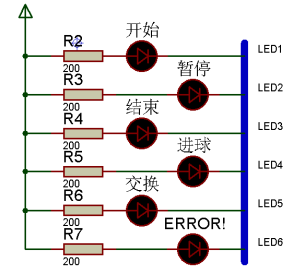

LED1、LED2、LED3分別指示比賽狀態“開始”、“暫�！焙汀敖Y(jié)束”；LED4用于“進球”指示，在比賽進行時按下任何一個加分按鍵，“進球”指示燈會閃一下；在上半場比賽結束后按下“EXCHANGE”鍵，“交換場地”指示燈LED5會亮，同時兩個籃板的比分互換�！癊RROR!”指示燈LED6用于指示用戶的操作出錯。6個LED采用共陽極連接方式，其陰極分別接單片機P1_0~P1_5口，當單片機某口輸出低電平時，對應的LED亮。

圖5 LED指示燈連接原理圖

蜂鳴器接在P1_6口上，在半場結束或比賽結束后會發出提示音。

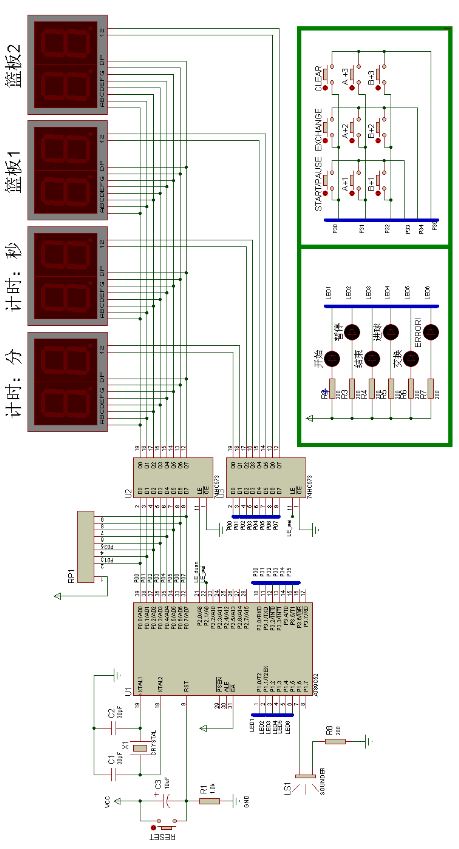

圖6給出了系統硬件原理總圖。

本系統所用的元器件清單如表1所示。

表1  本系統所用的元器件

單片機程序采用美國Keil Software公司出品的51系列兼容單片機C語言開發系統Keil C編寫。與匯編相比，C語言在功能上、結構性、可讀性、可維護性上有明顯的優勢，因而易學易用。Keil提供了包括C編譯器、宏匯編、連接器、庫管理和一個功能強大的仿真調試器等在內的完整開發方案，通過一個集成開發環境（uVision）將這些部分組合在一起。

Keil采用工程方式集中管理源程序，編寫單片機程序首先要建立工程，然后在工程中添加源代碼文件。在本系統的工程中包含6個C代碼文件，對應功能介紹如下：

My_func.h              ——自定義的頭文件。存放常用宏定義、單片機I/O位定義、數據類型定義和所有函數的聲明。在其他C文件里只需要寫一句#include "my_func.h"，即可直接調用任意函數，省去了重復寫定義和聲明的麻煩。

Main.c ——包含主程序main()，是整個程序執行的入口。在main()函數里，調用init()進行單片機的初始化，并在大循環里調用key_respond()和display()不斷掃描按鍵輸入、輸出顯示數據。同時設置定時器T0以工作方式1計時，從而在中斷服務程序void Timer() interrupt 1里實現1s間隔的倒計時。

Key_scan.c ——包含按鍵掃描程序key_scan()。該函數采用行掃描法獲取按鍵的狀態，并將對應的鍵碼傳給Key_respond.c中的函數key_respond()。

Key_respond.c ——包含按鍵響應函數key_respond()。該函數里決定是否對按鍵請求進行響應：如果不響應，則調用宏LED_ERROR()使“ERROR！”指示燈閃動；如果響應，則調用相應函數完成不同的操作，如比賽狀態的開始和暫停、加分、交換場地和分?jǐn)?shù)清零等。

Display.c ——包含數碼管顯示驅動函數display()。在這個函數里實現比賽分?jǐn)?shù)設置、比分交換、計時控制等，并通過P0口送出段選信號，通過P2_0和P2_1送出位選信號，從而控制數碼管的動態顯示。

My_func.c ——被調用函數的集合，包含延時函數void delay_ms(unsigned int xms)、初始化函數init()和蜂鳴器發聲函數sounder()。
