51單片機讀MAX30100原創代碼

[復制鏈接]
ID:378493 發表于 2018-7-24 14:59 | 顯示全部樓層 |閱讀模式
I2C設置模式及讀MAX30100 FIF，未進行最后數據處理
單片機源程序如下:
  1. #include "max30100_iic.h"
  2. #include <stdio.h>
  3. #include <intrins.h>

  5. // 引腳定義
  6. sbit IIC_SCL    =P2^1;     //IIC的SCL
  7. sbit IIC_SDA    =P2^0;     //IIC的SDA
  8. bit  IIC_ACK;              //IIC的ACK

  10. //-------------------------------------------------------------------------------------//
  11. //函數:    delayms()
  12. //功能:    延時程序
  13. //-------------------------------------------------------------------------------------//
  14. void delayms(unsigned int ms)
  15. {
  16.         unsigned char i=100,j;
  17.         for(;ms;ms--)
  18.         {
  19.                 while(--i)
  20.                 {
  21.                         j=10;
  22.                         while(--j);
  23.                 }
  24.         }
  25. }

  27. //-------------------------------------------------------------------------------------//
  28. //函數:    void iic_start();
  29. //功能:    I2C總線開始
  30. //-------------------------------------------------------------------------------------//
  31. //   SCL   --- --- ___
  32. //   SDA   --- ___ ___
  33. void iic_start()
  34. {
  35.         IIC_SDA=1;
  36.         _nop_();
  37.         _nop_();
  38.         IIC_SCL=1;
  39.         _nop_();
  40.         _nop_();
  41.         IIC_SDA=0;
  42.         _nop_();
  43.         _nop_();
  44.         IIC_SCL=0;
  45.         _nop_();
  46.         _nop_();
  47. }
  48. //-------------------------------------------------------------------------------------//
  49. //函數:    void iic_stop();
  50. //功能:    I2C總線結束
  51. //需定義：
  52. //-------------------------------------------------------------------------------------//
  53. //   SCL   ___ --- ---
  54. //   SDA   ___ ___ ---
  55. void iic_stop()
  56. {
  57.         IIC_SCL=0;
  58.         _nop_();
  59.         _nop_();
  60.         IIC_SDA=0;
  61.         _nop_();
  62.         _nop_();
  63.         IIC_SCL=1;
  64.         _nop_();
  65.         _nop_();
  66.         IIC_SDA=1;
  67.         _nop_();
  68.         _nop_();
  69. }
  70. //-------------------------------------------------------------------------------------//
  71. //函數:    void iic_sendbyte(unsigned char c);
  72. //功能:    發送 8_BIT 數據
  73. //-------------------------------------------------------------------------------------//
  74. void iic_sendbyte(unsigned char c)
  75. {
  76.         unsigned char bitcnt;
  77.         for(bitcnt=0;bitcnt<8;bitcnt++)
  78.         {
  79.                 if((c<<bitcnt)&0x80)
  80.                         IIC_SDA=1;
  81.                 else
  82.                          IIC_SDA=0;
  83.                 _nop_();
  84.                 _nop_();
  85.                 IIC_SCL=1;
  86.                 _nop_();
  87.                 _nop_();
  88.                 IIC_SCL=0;
  89.         }
  90.         _nop_();
  91.         _nop_();
  92.         IIC_SDA=1;
  93.         _nop_();
  94.         _nop_();
  95.         IIC_SCL=1;
  96.         _nop_();
  97.         _nop_();
  98.         if(IIC_SDA==0)
  99.                 IIC_ACK=0;
  100.         else
  101.                 IIC_ACK=1;
  102.                 IIC_SCL=0;
  103.                 _nop_();
  104.                 _nop_();
  105. }
  106. //-------------------------------------------------------------------------------------//
  107. //函數:    int iic_rcvbyte_nack();
  108. //功能:    接收 8_BIT 數據  最后ack信號
  109. //-------------------------------------------------------------------------------------//
  110. int iic_rcvbyte_nack()
  111. {
  112.         unsigned char retc;
  113.         unsigned char bitcnt;
  114.         retc=0;
  115.         IIC_SDA=1;
  116.         for(bitcnt=0;bitcnt<8;bitcnt++)
  117.         {
  118.                 _nop_();
  119.                 _nop_();
  120.                 IIC_SCL=0;
  121.                 _nop_();
  122.                 _nop_();
  123.                 IIC_SCL=1;
  124.                 _nop_();
  125.                 _nop_();
  126.                 retc=retc<<1;
  127.                 if(IIC_SDA==1)
  128.                         retc=retc+1;
  129.                 _nop_();
  130.                 _nop_();
  131.         }
  132.         //給出NACK信號
  133.         _nop_();
  134.         _nop_();
  135.         IIC_SCL=0;
  136.         _nop_();
  137.         _nop_();
  138.         IIC_SDA=1;
  139.         _nop_();
  140.         _nop_();
  141.         IIC_SCL=1;
  142.         _nop_();
  143.         _nop_();
  144.         IIC_SCL=0;
  145.         _nop_();
  146.         _nop_();
  147.         return(retc);
  148. }
  149. //-------------------------------------------------------------------------------------//
  150. //函數:    int iic_rcvbyte_ack();
  151. //功能:    接收 8_BIT 數據 最后ack信號
  152. //-------------------------------------------------------------------------------------//
  153. int iic_rcvbyte_ack()
  154. {
  155.         unsigned char retc;
  156.         unsigned char bitcnt;
  157.         retc=0;
  158.         IIC_SDA=1;
  159.         for(bitcnt=0;bitcnt<8;bitcnt++)
  160.         {
  161.                 _nop_();
  162.                 _nop_();
  163.                 IIC_SCL=0;
  164.                 _nop_();
  165.                 _nop_();
  166.                 IIC_SCL=1;
  167.                 _nop_();
  168.                 _nop_();
  169.                 retc=retc<<1;
  170.                 if(IIC_SDA==1)
  171.                 retc=retc+1;
  172.                 _nop_();
  173.                 _nop_();
  174.         }
  175.         //給出ACK信號
  176.         _nop_();
  177.         _nop_();
  178.         IIC_SCL=0;
  179.         _nop_();
  180.         _nop_();
  181.         IIC_SDA=0;
  182.         _nop_();
  183.         _nop_();
  184.         IIC_SCL=1;
  185.         _nop_();
  186.         _nop_();
  187.         IIC_SCL=0;
  188.         _nop_();
  189.         _nop_();
  190.         return(retc);
  191. }
  192. //-------------------------------------------------------------------------------------//
  193. //函數:      wr_max30100_one_data()
  194. //功能:      寫一位max30100數據
  195. //address:   芯片從地址
  196. //saddress:  寫寄存器地址
  197. //w_data:    待寫數據
  198. //-------------------------------------------------------------------------------------//
  199. void wr_max30100_one_data(int address,int saddress,int w_data )
  200. {
  201.         _nop_();
  202.         iic_start();
  203.         _nop_();
  204.         iic_sendbyte(address);
  205.         _nop_();
  206.         iic_sendbyte(saddress);
  207.         _nop_();
  208.         iic_sendbyte(w_data);
  209.         _nop_();
  210.         iic_stop();
  211.         _nop_();
  212. }
  213. //-------------------------------------------------------------------------------------//
  214. //函數:      rd_max30100_one_data()
  215. //功能:      讀一位max30100數據
  216. //address:   芯片從地址
  217. //saddress:  讀寄存器地址
  218. //rda:       讀出的數據
  219. //-------------------------------------------------------------------------------------//
  220. int rd_max30100_one_data(int address,int saddress)
  221. {
  222.         int rda;
  223.         iic_start();
  224.         _nop_();
  225.         iic_sendbyte(address);
  226.         _nop_();
  227.         iic_sendbyte(saddress);
  228.         _nop_();
  229.         address=address+1;
  230.         _nop_();
  231.         iic_start();
  232.         _nop_();
  233.         iic_sendbyte(address);
  234.         _nop_();
  235.         rda=iic_rcvbyte_nack();
  236.         _nop_();
  237.         iic_stop();
  238.         return rda;
  239. }

  241. void readTemperature()
  242. {
  243.         //溫度功能測試
  244.         int rda;
  245.         double temp,temp1,temp2;
  246.         //temp       測量溫度
  247.         //temp1      30100整數部分溫度
  248.         //temp2      30100小數部分溫度
  249.         wr_max30100_one_data(0xae,0x09,0x66);       // 設置電流
  250.         delayms(50);                                //
  251.         rda = rd_max30100_one_data(0xae,0x16);            // 讀出溫度信號
  252.         //printf("temp1=%d\n",rda);                   // 串口顯示
  253.         temp1=rda;
  254.         rda = rd_max30100_one_data(0xae,0x17);            // 讀出溫度小數部分數據
  255.         //printf("temp2=%d\n",rda);                   // 串口顯示
  256.         temp2 = rda;
  257.         temp = temp1+(temp2*0.0625);                  // 計算溫度，小數部分最小溫度值0.0625
  258.         printf("當前溫度=%.4f\n",temp);             // 串口顯示當前溫度
  259.         delayms(100);
  260.         printf("\n");
  261.         delayms(50);
  262. }
復制代碼

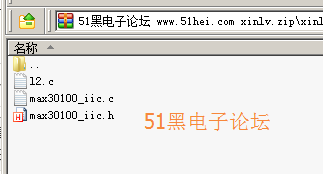

所有資料51hei提供下載:
xinlv.zip (3.02 KB, 下載次數: 52)


評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:401559 發表于 2018-10-5 16:40 | 顯示全部樓層
樓主有做出來嗎
