4*4矩陣鍵盤程序，求各位大大看下，沒顯示，調了好久

[復制鏈接]
跳轉到指定樓層
樓主
#include<reg52.h>
#define uchar unsigned char
#define unit  unsigned int

sbit dula=P2^6;
sbit wela=P2^7;

uchar code table[]={0x3f,0x06,0x5b,0x4f,
                                0x66,0x6d,0x7d,0x07,
                                0x7f,0x6f,0x77,0x7c,
                                0x39,0x5e,0x79,0x71};




uchar adval;
/***************************
         延時函數
***************************/
void delayms(unit ms)
{
   unit i,j;
   for(i=ms;i>0;i--)
   for(j=112;j>0;j--);
}
/***************************
         數碼管顯示函數
***************************/
void display(uchar shuzhi)
{

  dula=1;
  P0=table[shuzhi];
  dula=0;
}
/**************************
        鍵盤輸入檢測函數
**************************/
void keyscan()
{
  uchar temp,temp1;

  P3=0xef;             //將第一列置0
  temp=P3;
  temp=temp&&0x0f;

  if(temp!=0x0f)          //檢測行是否按下
  {
    delayms(10);
        temp=P3;
        temp=temp&&0x0f;


        if(temp!=0x0f)          //行確實有按下
         {
           temp=P3;
           temp=temp&&0x0f;

   switch(temp)
    {
     case 0x0e:adval=1;  break;
     case 0x0d:adval=5;  break;
     case 0x0b:adval=9;  break;
     case 0x07:adval=13; break;
     default: break;
    }

  while(temp!=0x0f)
    {
      temp=P3;
         temp=temp&&0x0f;
    }
          display(adval);
        }
  }


  P3=0xdf;             //將第二列置0
  temp=P3;
  temp=temp&&0x0f;

  if(temp!=0x0f)          //檢測行是否按下
  {
    delayms(10);
        temp=P3;
        temp=temp&&0x0f;



  if(temp!=0x0f)          //行確實有按下
         {
           temp=P3;
           temp=temp&&0xf0;

             switch(temp)
     {
     case 0x0e:adval=2;  break;
     case 0x0d:adval=6;  break;
     case 0x0b:adval=10;  break;
     case 0x07:adval=14; break;
     default: break;
     }
    while(temp!=0x0f)
   {
     temp=P3;
         temp=temp&&0x0f;
   }
          display(adval);
        }
  }


  P3=0xbf;             //將第三列置0
  temp=P3;
  temp=temp&&0x0f;

  if(temp!=0x0f)          //檢測行是否按下
  {
    delayms(10);
        temp=P3;
        temp=temp&&0x0f;


        if(temp!=0x0f)          //行確實有按下
   {
          temp=P3;
          temp=temp&&0x0f;
    switch(temp)
   {
     case 0x0e:adval=3;  break;
     case 0x0d:adval=7;  break;
     case 0x0b:adval=11;  break;
     case 0x07:adval=15; break;
     default: break;
   }
   while(temp!=0x0f)
   {
    temp=P3;
        temp=temp&&0x0f;
   }

         display(adval);
   }
}


  P3=0x7f;             //將第三列置0
  temp=P3;
  temp=temp&&0x0f;

  if(temp!=0x0f)          //檢測行是否按下
  {
    delayms(10);
        temp=P3;
        temp=temp&&0x0f;



        if(temp!=0x0f)          //行確實有按下
         {
           temp=P3;
           temp=temp&&0x0f;

          switch(temp)
     {
     case 0x0e:adval=4;  break;
     case 0x0d:adval=8;  break;
     case 0x0b:adval=12;  break;
     case 0x07:adval=16; break;
     default: break;
     }
        while(temp!=0x0f)
        {
         temp=P3;
         temp=temp&&0x0f;
         }
         display(adval);
   }
   }
}
/****************************
                  主函數
****************************/
void main()
{
  P0=0;
  dula=1;
  dula=0;
  P0=0xc0;
  wela=1;
  wela=0;


while(1)
{
  keyscan();

}
}




分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:213173 發表于 2018-7-26 06:46 | 只看該作者
要搞清楚 &&≠&�。。�

評分

參與人數 1黑幣 +5 收起 理由
song未央 + 5

查看全部評分

回復

使用道具 舉報

板凳
ID:111634 發表于 2018-7-26 07:16 | 只看該作者
本帖最后由 zl2168 于 2018-7-26 11:12 編輯

實例75  4×4矩陣式鍵盤
先Proteus仿真一下，確認有效。

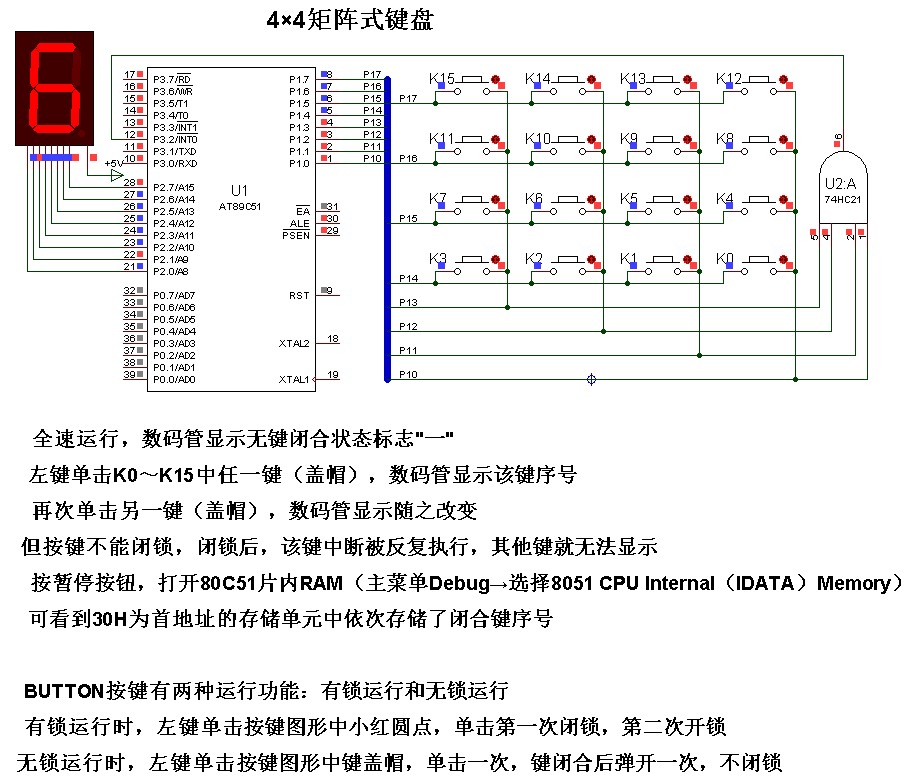

實例75 4×4矩陣式鍵盤.rar (44.8 KB, 下載次數: 6)

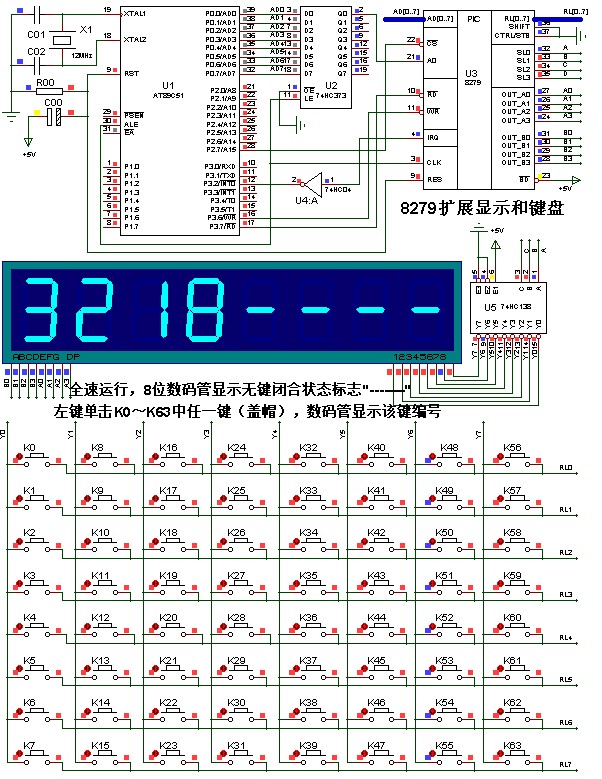

實例76 8279擴展鍵盤和顯示.rar (125.29 KB, 下載次數: 2)

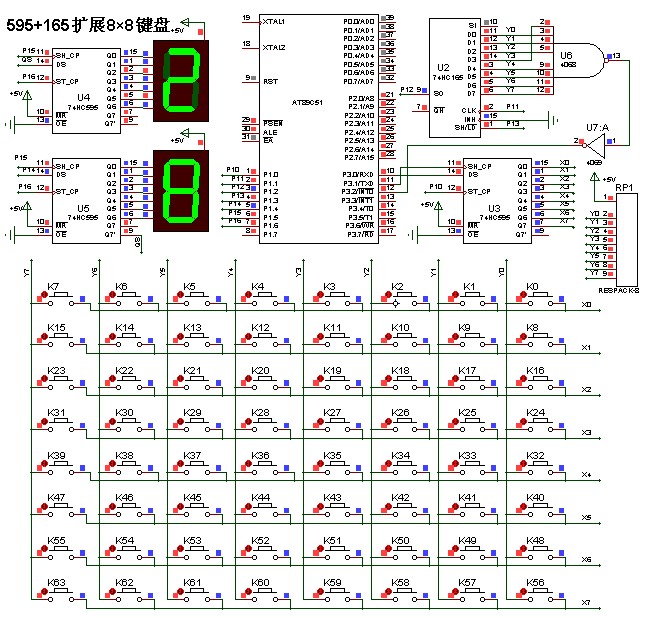

實例77 74LS595 165擴展8×8鍵盤.rar (65.99 KB, 下載次數: 2)

以上摘自張志良編著《80C51單片機仿真設計實例教程——基于Keil C和Proteus》清華大學出版社ISBN 978-7-302-41682-1.。書中電路和程序設計有詳細說明，程序語句條條有注解
回復

使用道具 舉報

地板
ID:364341 發表于 2018-7-26 10:18 | 只看該作者
  這是51單片機的    矩陣按鍵實驗



/**************************************************************************************
*                              矩陣按鍵實驗                                                                                                  *
實現現象：下載程序后數碼管顯示0，按下矩陣按鍵上的按鍵顯示對應的數字
                        S1-S4：0-3
                        S5-S8：4-7
                        S9-S12：8-B
                        S13-S16：C-F。
注意事項：如果不想讓點陣模塊顯示，可以將74HC595模塊上的JP595短接片拔掉。
***************************************************************************************/

#include "reg52.h"                         //此文件中定義了單片機的一些特殊功能寄存器

typedef unsigned int u16;          //對數據類型進行聲明定義
typedef unsigned char u8;

#define GPIO_DIG P0
#define GPIO_KEY P1

sbit LSA=P2^2;
sbit LSB=P2^3;
sbit LSC=P2^4;

u8 KeyValue;        //用來存放讀取到的鍵值


u8 code smgduan[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
                                        0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};//顯示0~F的值

/*******************************************************************************
* 函 數 名         : delay
* 函數功能                   : 延時函數，i=1時，大約延時10us
*******************************************************************************/
void delay(u16 i)
{
        while(i--);
}

/*******************************************************************************
* 函 數 名         : KeyDown
* 函數功能                   : 檢測有按鍵按下并讀取鍵值
* 輸    入         : 無
* 輸    出         : 無
*******************************************************************************/
void KeyDown(void)
{
        char a=0;
        GPIO_KEY=0x0f;
        if(GPIO_KEY!=0x0f)//讀取按鍵是否按下
        {
                delay(1000);//延時10ms進行消抖
                if(GPIO_KEY!=0x0f)//再次檢測鍵盤是否按下
                {
                        //測試列
                        GPIO_KEY=0X0F;
                        switch(GPIO_KEY)
                        {
                                case(0X07):        KeyValue=0;break;
                                case(0X0b):        KeyValue=1;break;
                                case(0X0d): KeyValue=2;break;
                                case(0X0e):        KeyValue=3;break;
                        }
                        //測試行
                        GPIO_KEY=0XF0;
                        switch(GPIO_KEY)
                        {
                                case(0X70):        KeyValue=KeyValue;break;
                                case(0Xb0):        KeyValue=KeyValue+4;break;
                                case(0Xd0): KeyValue=KeyValue+8;break;
                                case(0Xe0):        KeyValue=KeyValue+12;break;
                        }
                        while((a<50)&&(GPIO_KEY!=0xf0))         //檢測按鍵松手檢測
                        {
                                delay(1000);
                                a++;
                        }
                }
        }
}


/*******************************************************************************
* 函 數 名       : main
* 函數功能                 : 主函數
* 輸    入       : 無
* 輸    出             : 無
*******************************************************************************/
void main()
{
        LSA=0; //給一個數碼管提供位選
        LSB=0;
        LSC=0;
        while(1)
        {
                KeyDown();                   //按鍵判斷函數
                GPIO_DIG=smgduan[KeyValue];          //
        }
}


回復

使用道具 舉報

5#
ID:375198 發表于 2018-7-26 10:38 | 只看該作者
p3這個變量沒有定義，這樣系統就自動重復定義 導致p3的值無法確定

評分

參與人數 1黑幣 +5 收起 理由
MIA李 + 5

查看全部評分

回復

使用道具 舉報

6#
ID:379235 發表于 2018-7-26 11:27 | 只看該作者
p3口呀
回復

使用道具 舉報

7#
ID:318173 發表于 2018-7-27 13:11 | 只看該作者
謝謝各位大佬解決了感謝
回復

使用道具 舉報

8#
ID:318173 發表于 2018-7-27 17:09 | 只看該作者
wulin 發表于 2018-7-26 06:46
要搞清楚 &&≠&�。�！

謝謝就是這個原因搞錯的
回復

使用道具 舉報

9#
ID:318173 發表于 2018-7-27 17:17 | 只看該作者
wulin 發表于 2018-7-26 06:46
要搞清楚 &&≠&�。。�

對不起是我粗心了，確實就是您說的這個問題，所以我調了好久沒發現
回復

使用道具 舉報
