轉發自行車炫彩風火輪開發應用筆記

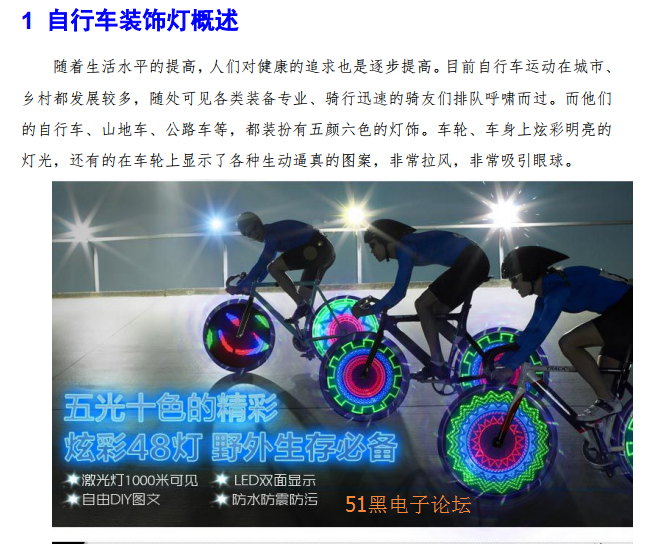

自行車彩燈效果的原理是：利用車輪旋轉，在每轉過一個角度時 LED 發出光，不同角度的不同發光位置和發光色彩，可以形成車輪上的漂亮的 LED 圖案。由于人眼睛的視覺暫留效果，車輪較快旋轉時，就好像整個車輪是一個顯示屏一樣
2 自行車風火輪系統設計原理如前所述，風火輪的主要原理是在不同的角度，控制沿著車輪輻條半徑或直徑分布的 LED 的顏色、亮度等數據，將一個圓周 360°分為 2n 等分，相當于角度間隔是360/2n 度，半徑上分布著 m 個像素。根據前述分析的功能，對項目的系統設計提出了如下要求。2.1. LED 及其驅動為了實現全彩，需要有獨立控制 RGB 三色的 LED，同時由于本項目要求的 LED數量較多，而且 LED 一般是恒流驅動，并能夠方便組成 LED 燈條（LED-Strip），因此要求能夠具有級聯或者菊花鏈結構，即后一個 LED 連接前一個 LED，但是又能夠獨立控制。因此要求采用 LED 驅動芯片，經過調研，選取 LPD6803 這一款專為 LED 燈光系統設計的驅動芯片，提供三路恒流驅動和灰度調制輸出，特別適合離散的多灰度全彩色燈光系統。2.2. 角度位置傳感為了穩定顯示，避免顯示的圖像旋轉，需要根據不同的車速（即不同的車輪轉速），調節 LED 燈條在兩個等分角度的時間間隔，輸出穩定不旋轉的圖像，需要一個能夠獲取當前車輪位置的傳感器。要求是能夠根據傳感器，感知車輪的角度位置。一般采用三軸加速度傳感器。但是考慮到成本和本項目采用的 MCU 資源，瑞薩單片機讀取三軸加速度傳感器，屬于小馬拉大車。借鑒目前常用的自行車里程計速碼表使用的磁感應開關。在車軸支撐桿處固定一個磁鐵，車輪輻條對應位置固定一個磁感應開關（或者安裝位置調換，兩者等同），隨著車輪旋轉，磁感應開關經過磁鐵附近，感應到磁場后輸出一個開關量信號。通過測量車輪旋轉一周前后經過磁鐵的時間，可以獲得車輪旋轉一周的時間 T。將這個時間除以間隔數 2n，就可以得到每經過一個等分角度的時間 dT，也就是每次刷新 LED燈條顯示的時間，有：
完整的pdf格式文檔51黑下載地址：
自行車炫彩風火輪開發應用筆記.pdf
(878.94 KB, 下載次數: 18)
2018-7-27 13:56 上傳
點擊文件名下載附件
|
