LCD1602顯示為什么有問題 代碼 圖片如下

[復制鏈接]
跳轉到指定樓層
樓主
ID:377512 發表于 2018-8-2 10:34 | 只看該作者 |只看大圖 回帖獎勵 |倒序瀏覽 |閱讀模式
  1. #include<reg52.h>

  3. typedef unsigned char uchar;
  4. typedef unsigned int uint;

  6. sbit RS = P3^5;
  7. sbit RW = P3^6;
  8. sbit EN = P3^4;
  9. //判斷液晶顯示是否忙
  10. void Read_Busy()
  11. {
  12.    uchar busy;
  13.    P0 = 0xff;
  14.    RS = 0;
  15.    RW = 1;
  16.
  17.    do{
  18.       EN = 1;
  19.       busy = P0;
  20.       EN = 0;
  21.
  22.    }while(busy & 0x80);//判斷 如果為0允許讀寫 則跳出循環
  23. }
  24. //寫入一個字節的指令
  25. void Writer_cmd(uchar cmd)
  26. {
  27.     Read_Busy();
  28.           RS = 0;
  29.         RW = 0;
  30.         P0 = cmd;
  31.         EN = 1;
  32.         EN = 0;
  33. }
  34. //寫入一個字節的數據
  35. void Writer_dat(uchar dat)
  36. {
  37.    Read_Busy();
  38.    RS = 1;
  39.    RW = 0;
  40.    P0 = dat;
  41.    EN = 1;
  42.    EN = 0;
  43. }


  46. void main()
  47. {
  48.
  49.
  50.   Writer_cmd(0x38);//設置16*2顯示
  51.   Writer_cmd(0x0c);//開顯示 顯示光標 光標閃爍
  52.   Writer_cmd(0x06);//地址指針加一 整屏顯示不移動
  53.   Writer_cmd(0x80);
  54.   Writer_cmd(0x01);        //清屏
  55.   Writer_dat(0x48);

  57.   while(1);
  58.
  59. }
復制代碼



程序編譯也沒錯誤


分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:377512 發表于 2018-8-2 11:20 | 只看該作者

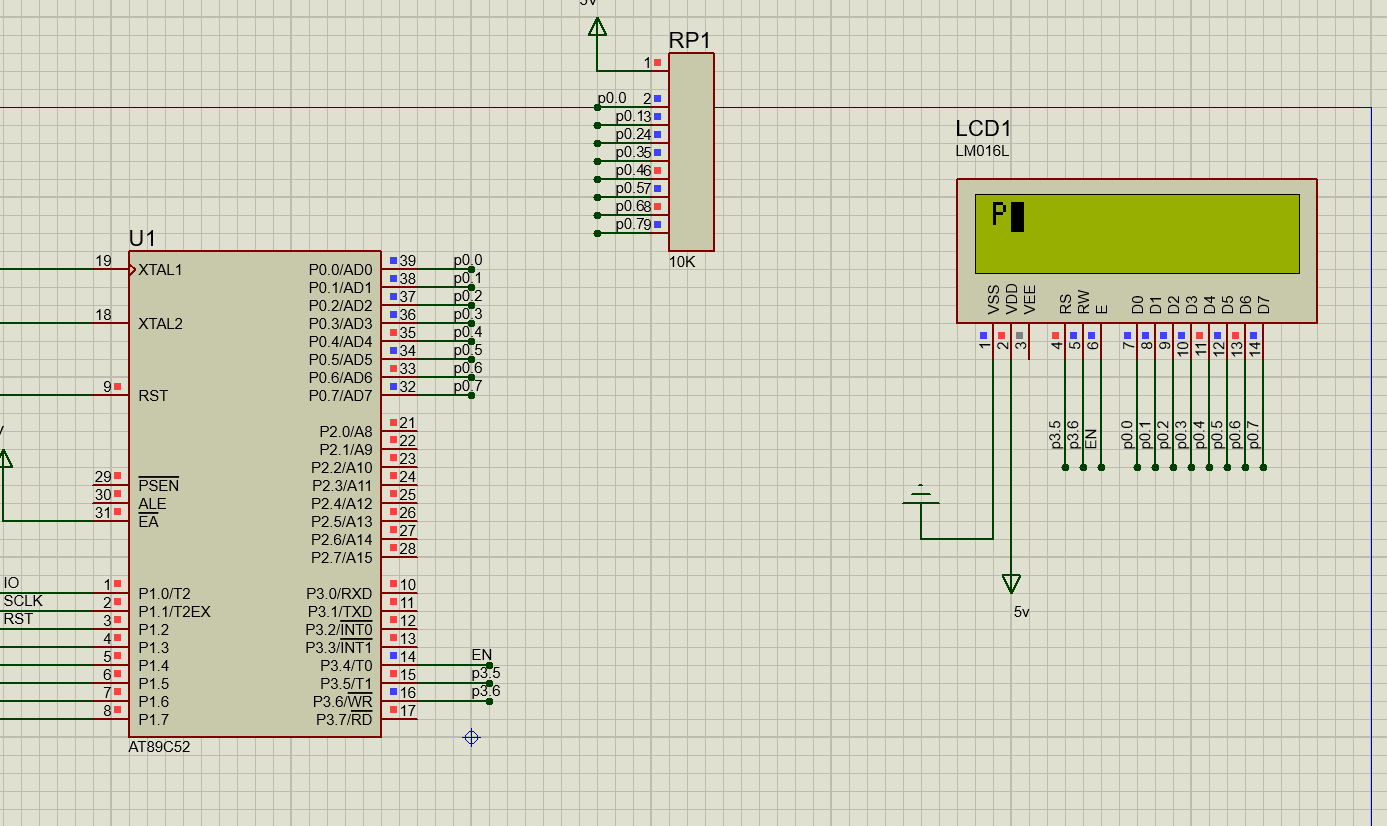

程序的編譯一直沒問題 仿真一直顯示P
回復

使用道具 舉報

板凳
ID:382063 發表于 2018-8-2 12:07 | 只看該作者
這個和你單片機p0.0-p0.7口的電平有關吧？
回復

使用道具 舉報

地板
ID:97554 發表于 2018-8-2 12:21 | 只看該作者
你只寫了個0x48數據，你還想顯示什么？
回復

使用道具 舉報

5#
ID:97554 發表于 2018-8-2 12:35 | 只看該作者

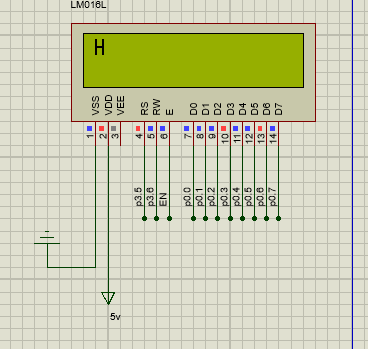

0x48應該顯示個大寫的H就對了
回復

使用道具 舉報

6#
ID:97554 發表于 2018-8-2 12:37 | 只看該作者
0x05
是P
回復

使用道具 舉報

7#
ID:377512 發表于 2018-8-2 13:44 來自手機 | 只看該作者
楊雪飛 發表于 2018-8-2 12:35
0x48應該顯示個大寫的H就對了

顯示不了p
回復

使用道具 舉報

8#
ID:377512 發表于 2018-8-2 13:45 來自手機 | 只看該作者
楊雪飛 發表于 2018-8-2 12:35
0x48應該顯示個大寫的H就對了

不是 顯示不了H一直顯示p
回復

使用道具 舉報

9#
ID:382138 發表于 2018-8-2 14:27 | 只看該作者
上面正解，你再寫一個0X30，看下是不是顯示0
回復

使用道具 舉報

10#
ID:377512 發表于 2018-8-2 16:30 | 只看該作者

找到了問題  程序一直卡在 判忙哪里 時序出了問題
回復

使用道具 舉報

11#
ID:233756 發表于 2018-8-2 17:05 來自手機 | 只看該作者
1602手冊里初始化開頭記得是延時15ms，寫指令38h，
回復

使用道具 舉報

12#
ID:97554 發表于 2018-8-2 19:05 | 只看該作者
李博文 發表于 2018-8-2 16:30
找到了問題  程序一直卡在 判忙哪里 時序出了問題

這個小測試程序好像不檢測忙也可以，我看到好多都是沒有檢測忙的
回復

使用道具 舉報

13#
ID:233756 發表于 2018-8-2 22:18 來自手機 | 只看該作者
前面幾個可以不檢測忙，但初始化要按照手冊里寫的，你現在是初始化里沒有寫這6行代碼
回復

使用道具 舉報

14#
ID:377512 發表于 2018-8-3 09:28 | 只看該作者
楊雪飛 發表于 2018-8-2 19:05
這個小測試程序好像不檢測忙也可以，我看到好多都是沒有檢測忙的

不檢測忙是有延時的 我沒驗延時 就檢測忙
回復

使用道具 舉報

15#
ID:111634 發表于 2018-8-3 21:08 | 只看該作者
本帖最后由 zl2168 于 2018-8-3 21:53 編輯

實例67  LCD1602顯示屏顯示
先Proteus仿真一下，確認有效。
實例61 LCD1602顯示屏顯示.rar (49.26 KB, 下載次數: 8)

以上摘自張志良編著《80C51單片機仿真設計實例教程——基于Keil C和Proteus》清華大學出版社ISBN 978-7-302-41682-1。書中電路和程序設計有詳細說明，程序語句條條有注解。
回復

使用道具 舉報

16#
ID:150693 發表于 2018-8-5 20:37 | 只看該作者
絕對是判忙程序出了問題,換成while(busy & 0x80＝＝1);
