關于JLINK燒錄不了STM32程序的問題

[復制鏈接]
ID:241423 發表于 2018-8-2 15:54 | 顯示全部樓層 |閱讀模式

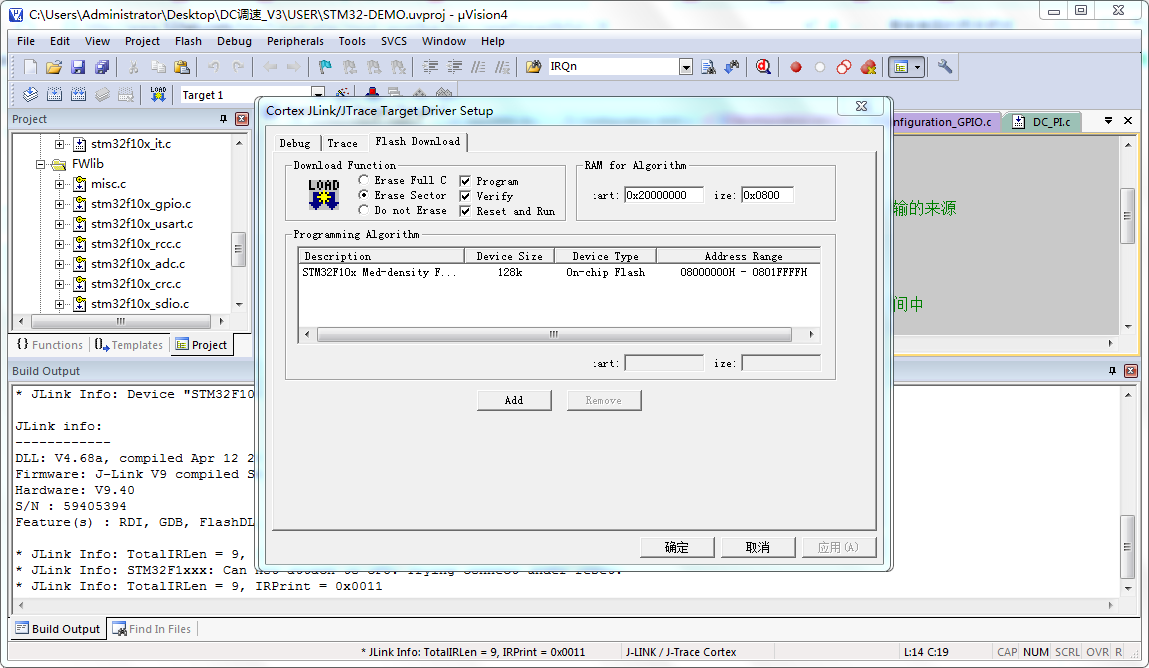

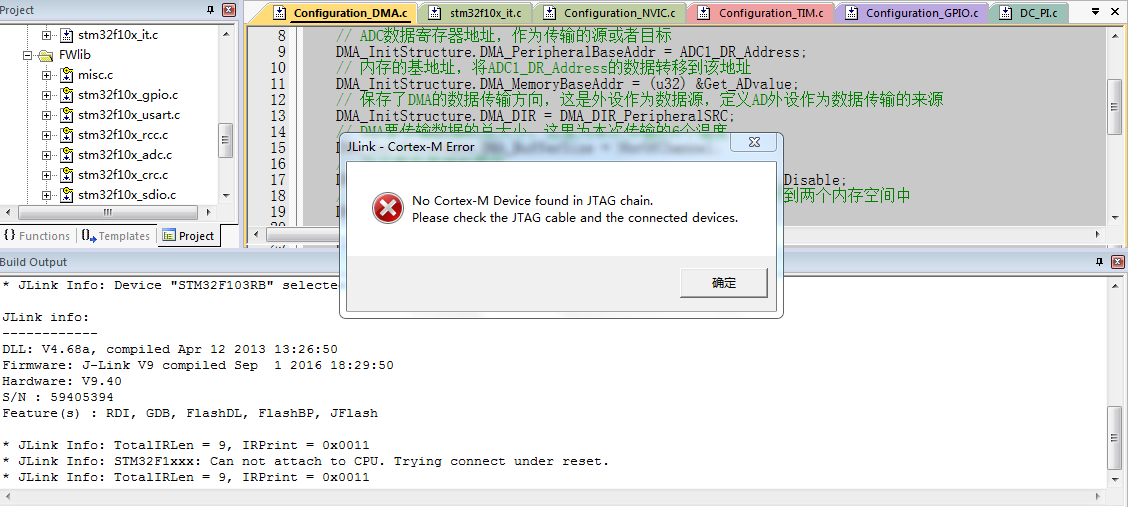

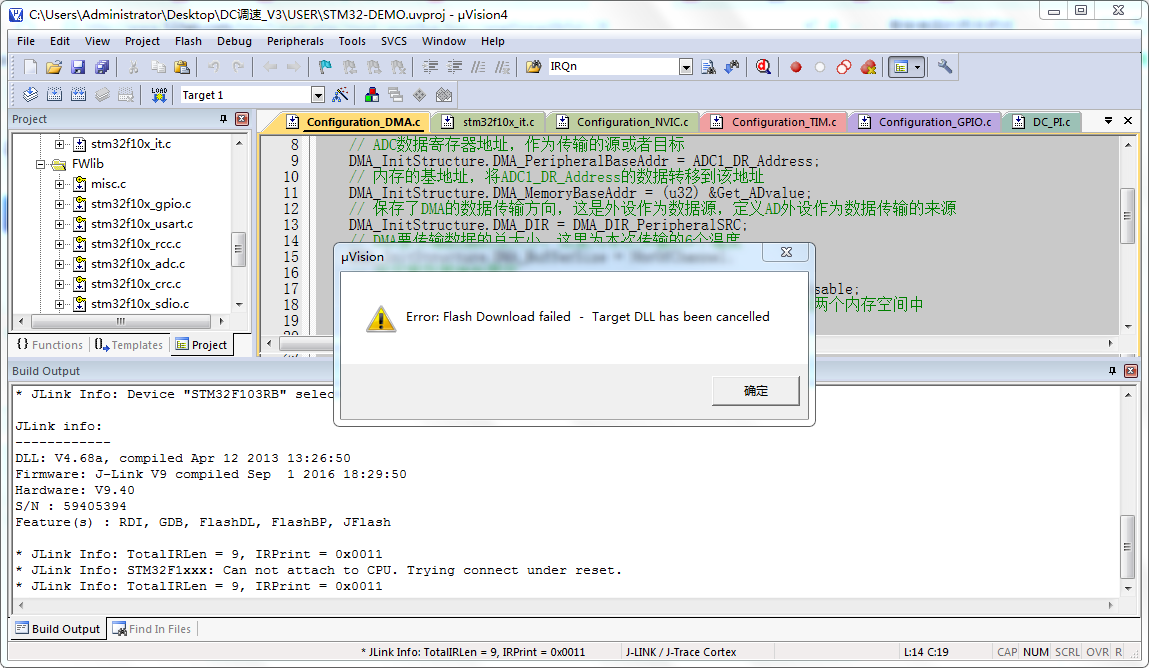

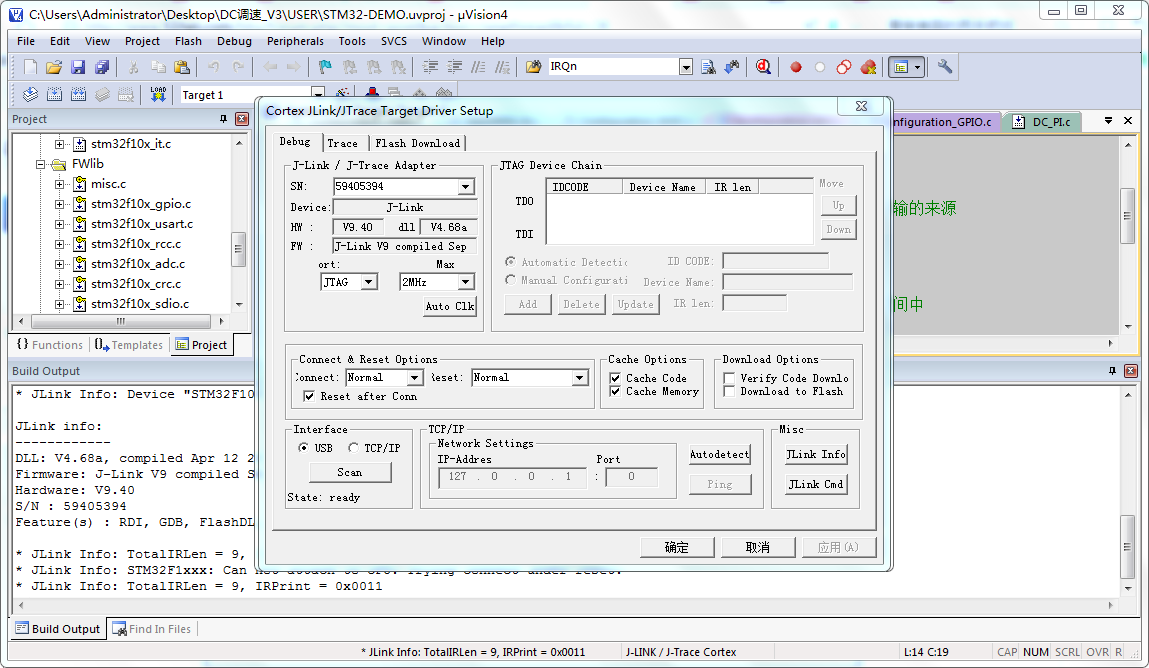

自己做的板子，燒錄程序時發現如下問題，請遇到過的大神指點迷津：
測試過來了JLINK電路無短路，復位一直按著也試過，燒錄不了，短時間按著也試過，也燒錄不了。電路是網上抄的，

太極M3-STM32F103ZET6開發板 Rev1.23.pdf

266.94 KB, 下載次數: 5

評分

參與人數 1黑幣 +5 收起 理由
yf13728605234 + 5 贊一個！

查看全部評分

回復

使用道具 舉報

ID:382199 發表于 2018-8-2 16:12 | 顯示全部樓層
測量下管腳連接有沒有問題，
回復

使用道具 舉報

ID:74868 發表于 2018-8-2 16:12 | 顯示全部樓層
注意查找線路問題
回復

使用道具 舉報

ID:74868 發表于 2018-8-2 16:13 | 顯示全部樓層
注意查找線路問題
回復

使用道具 舉報

ID:74868 發表于 2018-8-2 16:14 | 顯示全部樓層
注意查找線路問題
回復

使用道具 舉報

ID:382199 發表于 2018-8-2 16:24 | 顯示全部樓層
你的連接方式是JTAG還是SWD？
回復

使用道具 舉報

ID:241423 發表于 2018-8-2 17:24 | 顯示全部樓層
浮云流水zjf 發表于 2018-8-2 16:24
你的連接方式是JTAG還是SWD？

兩種都支持，原因我已經查到了，是VDDA沒接電源
回復

使用道具 舉報

ID:241423 發表于 2018-8-2 17:24 | 顯示全部樓層
各位問題已經解決，是VDDA沒接上
回復

使用道具 舉報

ID:382550 發表于 2018-8-3 15:16 | 顯示全部樓層
看看引腳有沒有問題
回復

使用道具 舉報
