HT7178引腳圖與應用電路圖等資料介紹

ID:378581 · 發表于 2018-8-2 16:53

概述

HT7178是一款高功率、全集成升壓轉換器，帶有負載關斷功能的柵極驅動，集成11mΩ功率開關管和13mΩ同步整流管，為便攜式系統提供高效的小尺寸解決方案。

HT7178具有2.7V至14V寬輸入電壓范圍，可為采用單節或兩節鋰電池或12V鉛酸電池的應用提供支持。該器件具備12A開關電流能力，并且能夠提供高達20V的輸出電壓。

HT7178采用自適應恒定關斷時間峰值電流控制拓撲結構來調節輸出電壓。在中等到重負載條件下，HT7178 工作在PWM 模式。在輕負載條件下，該器件可通過MODE引腳選擇下列兩種工作模式之一。一種是可提高效率的PFM模式；另一種是可避免因開關頻率較低而引發應用問題的強制PWM模式。可通過外部電阻在200kHz至2.2MHz范圍內調節PWM模式下的開關頻率。HT7178還實現了可編程的軟啟動功能和可調節的開關峰值電流限制功能。HT7178集成了輸出關斷功能的柵極驅動，在SD狀態，可完全斷開輸入電源。此外，該器件還提供有21V 輸出過壓保護、逐周期過流保護和熱關斷保護。管腳功能兼容TPS61088.

特點

輸入電壓范圍： 2.7V 2.7V -14 V
輸出電壓范圍：4.5V-20V
可編程峰值電流： 12A
集成功率開關上管、下： 13mΩ/11mΩ 13mΩ/11mΩ 13mΩ/11mΩ 13mΩ/11mΩ 13mΩ/11mΩ 13mΩ/11mΩ
高轉換效率：
96%， VIN=7.2V，VOUT=16V， IOUT=2A；
91%， VIN=3.3V，VOUT= 9V， IOUT=3A；
兩種調制方式：輕載條件的脈頻調制（輕載條件的脈頻調制（ PFM ）和強）和強制脈寬調試（ PWM ）
可調節的開關頻率： 200k -2.2M 2.2M可編程軟啟動
集成輸出關斷的柵極驅動
關斷狀態， VIN 低功耗，低功耗， <1ua <1uA
逐周期過流保護，過溫保護
DFN20，4.5mm*3.5mm 無鉛超薄封裝

應用
藍牙音箱?便攜式音箱
快充移動電源?電子煙
USB TYPE-C 電源傳輸?拉桿音箱
平板電腦，筆記本電腦?POS機終端

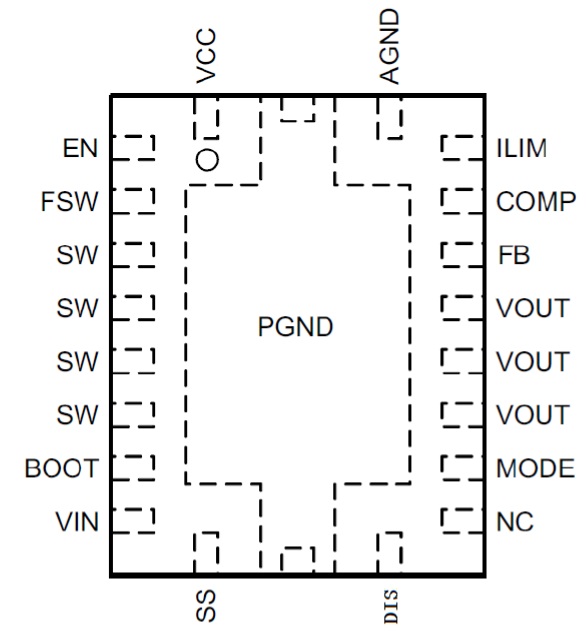

引腳圖信息

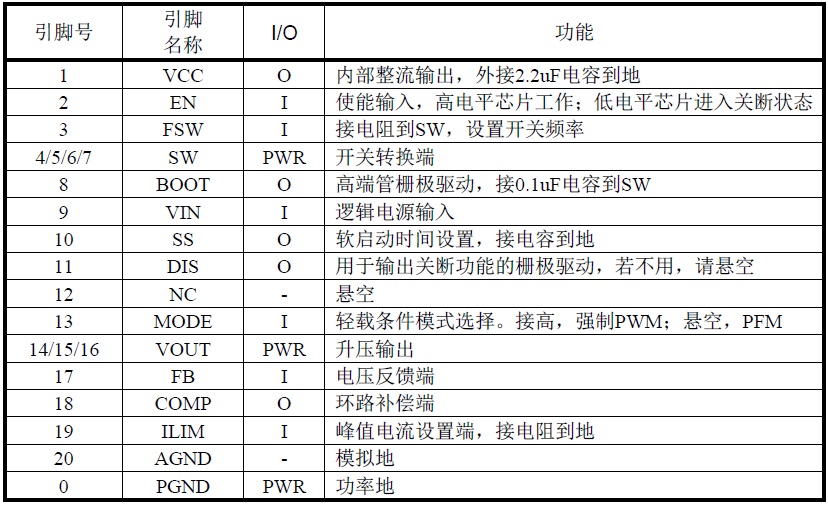

引腳定義

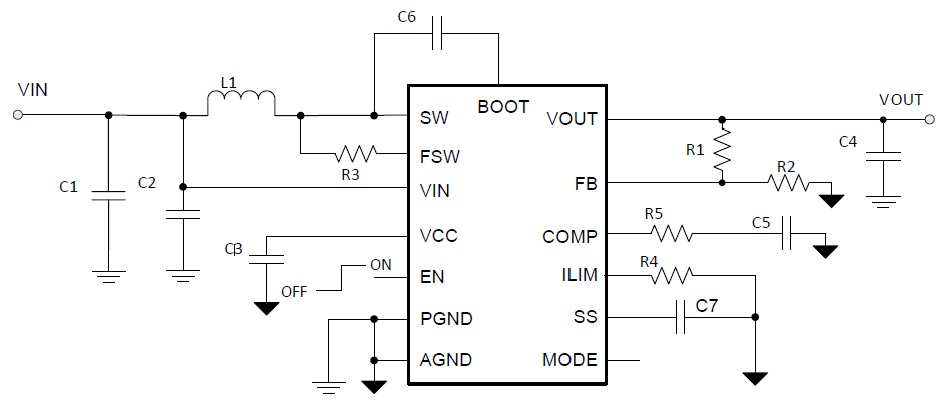

典型電路應用圖
