Protel99se怎么畫這個3.5mm的耳機插座孔？感謝

ID:213277 · 發表于 2018-8-3 21:27

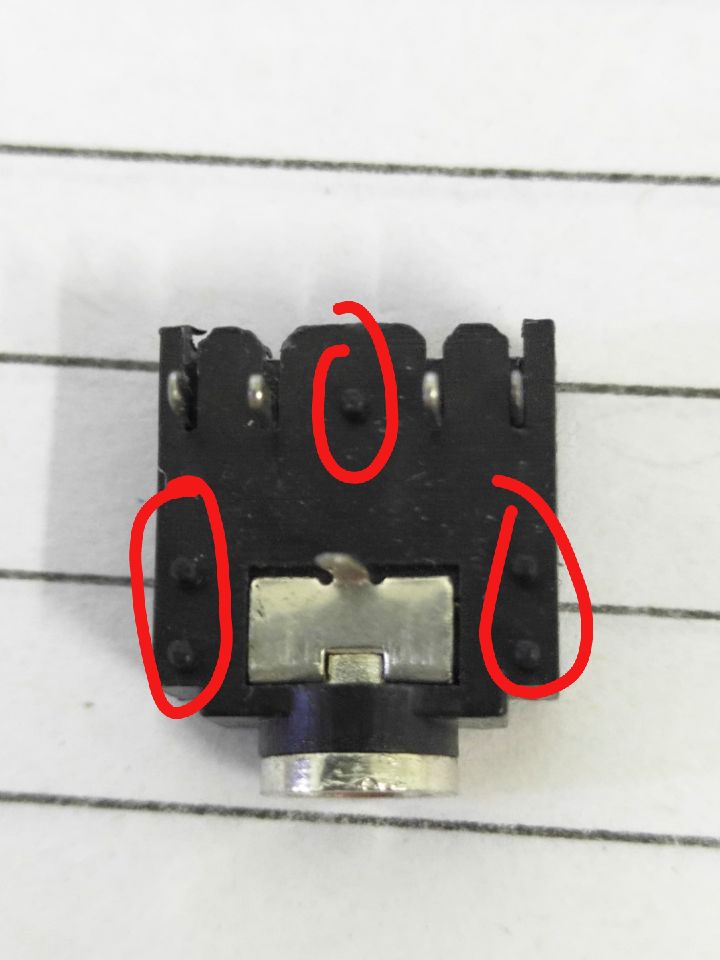

求大神幫我看一下，就是這個3.5mm的耳機插座，圈出來的那幾個柱子，在Protel99se中畫這個封裝，怎么畫，

ID:96682 · 發表于 2018-8-4 08:36

照葫蘆畫瓢就行了，只是那地方不是放置焊盤而已

ID:310519 · 發表于 2018-8-4 09:30

可以在KeepOutLayer層畫，孔徑大一點點方便安裝。

ID:168015 · 發表于 2018-8-4 09:46

這幾個腳就畫洞就行了，keepout layer層畫圓圈，pcb上面就是一個通孔，沒有焊盤的那種。

ID:213173 · 發表于 2018-8-4 10:53


ID:213277 · 發表于 2018-8-7 20:35

wc86110 發表于 2018-8-4 08:36
照葫蘆畫瓢就行了，只是那地方不是放置焊盤而已

我知道不是放置焊盤，在哪一層畫元？？？？在這個Multilayer層可否？？？？

ID:213277 · 發表于 2018-8-7 20:37

diy1997 發表于 2018-8-4 09:30
可以在KeepOutLayer層畫，孔徑大一點點方便安裝。

哦哦哦，再多層畫可以不？？？？

ID:213277 · 發表于 2018-8-7 20:37

dewgogogogo 發表于 2018-8-4 09:46
這幾個腳就畫洞就行了，keepout layer層畫圓圈，pcb上面就是一個通孔，沒有焊盤的那種。

哦哦，好的謝謝，如果我在多層畫行不行

ID:213277 · 發表于 2018-8-7 20:39

wulin 發表于 2018-8-4 10:53
這是定位樁，用機械層畫圓孔。

哦哦，謝謝大神

ID:213277 · 發表于 2018-8-7 20:40

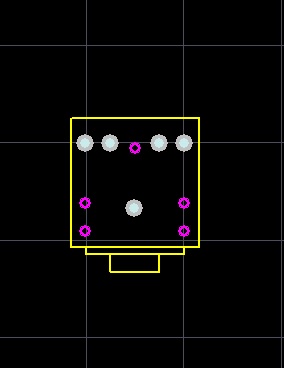

這個是我再多層畫的，請大神指教一下

ID:213173 · 發表于 2018-8-8 07:09

不必@執著發表于 2018-8-7 20:40
這個是我再多層畫的，請大神指教一下

標準畫法是用默認的機械層Mechanical1畫無銅孔，如用KeepOutLayer層畫廠家一般也不會做錯，也有人用無邊焊盤畫孔，如不加說明做出來是有銅孔（單面板無此問題）。你用多層畫顯然不合適。

ID:213277 · 發表于 2018-8-9 20:18

wulin 發表于 2018-8-8 07:09
標準畫法是用默認的機械層Mechanical1畫無銅孔，如用KeepOutLayer層畫廠家一般也不會做錯，也有人用無邊 ...

大佬，我這個建的封裝也是在機械1層畫嗎？？？

ID:213173 · 發表于 2018-8-10 06:34

不必@執著發表于 2018-8-9 20:18
大佬，我這個建的封裝也是在機械1層畫嗎？？？

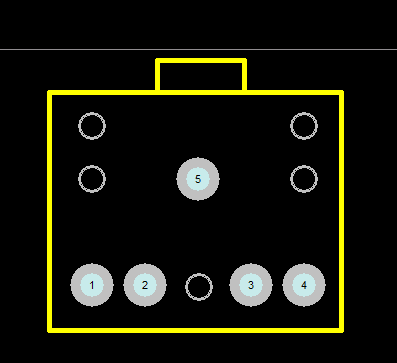

新建PCB的封裝需要在PCB封裝編輯器里畫，畫好后作為一個元件放置在PCB編輯器中使用。兩個編輯器界面幾乎一樣但功能不同。附件里是隨手畫的示意圖，不是實際尺寸。無標題.jpg

PCB1.zip (3.81 KB, 下載次數: 8)

ID:384616 · 發表于 2018-8-10 08:26

跟畫pcb一樣的方式

ID:213277 · 發表于 2018-8-13 21:59

wulin 發表于 2018-8-10 06:34
新建PCB的封裝需要在PCB封裝編輯器里畫，畫好后作為一個元件放置在PCB編輯器中使用。兩個編輯器界面幾乎 ...

這個我知道的，建封裝的

ID:213277 · 發表于 2018-8-13 21:59

530389062 發表于 2018-8-10 08:26
跟畫pcb一樣的方式

建封裝和PCB一樣????大俠你搞錯了吧

ID:168015 · 發表于 2018-8-16 08:52

不必@執著發表于 2018-8-7 20:37
哦哦，好的謝謝，如果我在多層畫行不行

我沒有試過，可能能行，如果能行的話，這種孔里面估計是有銅的，樓主現在pcb做好了嗎？

ID:387026 · 發表于 2018-8-16 19:44

這幾個腳就畫洞就行了，keepout layer層畫圓圈，pcb上面就是一個通孔，沒有焊盤的那種

ID:236751 · 發表于 2018-8-16 20:11

去立創商城看看，在那里找到相關器件，如果有庫文件的話就拿來用，沒有的話就按照pdf文檔畫，那樣會準確些

ID:387156 · 發表于 2018-8-17 10:42

在KeepOutLayer層畫，孔徑大一點點方便安裝。或者查看規格書中的孔徑。

ID:385372 · 發表于 2018-8-18 17:42

畫加0.3的加工孔就可以了還有你直接可以下pcb的庫文件啊這個是標準件一般都有的
