利用8*8點陣實現0-9的顯示的單片機仿真與源程序

[復制鏈接]
ID:389518 發表于 2018-8-28 08:11 | 顯示全部樓層 |閱讀模式
附上實驗結果的截圖，完整電路圖和程序在壓縮包內

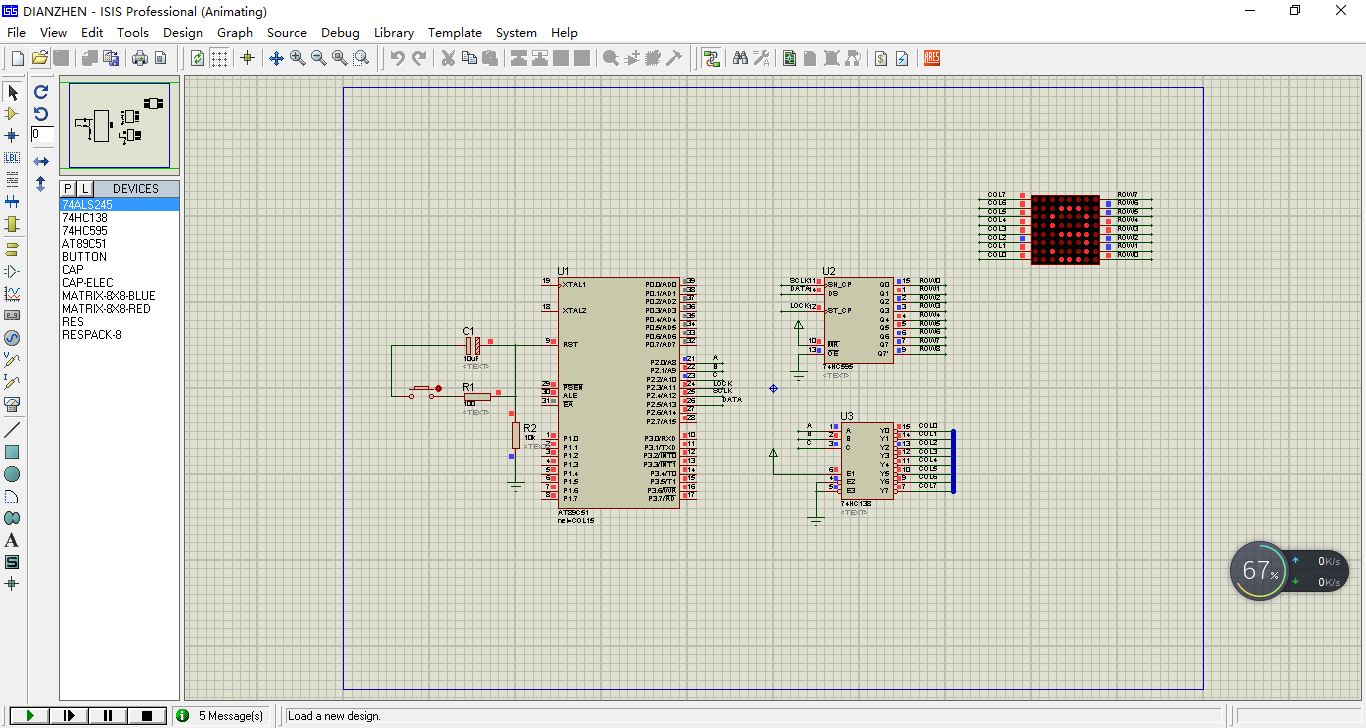

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

單片機源程序如下:
  1. /*8x8LED顯示從0到9數據 */
  2. #include <reg51.h>
  3. #define        uint        unsigned int
  4. #define        uchar        unsigned char

  6. //74HC595 行選
  7. sbit     LOCK  = P2^3;  //禁止輸出
  8. sbit     SCLK  = P2^4;  //時鐘引腳
  9. sbit     DATA  = P2^5;  //數據

  11. //74HC138  列選
  12. sbit    hc138_A   = P2^0;
  13. sbit    hc138_B   = P2^1;
  14. sbit    hc138_C   = P2^2;

  16. //數字字模，10個數字0～9，每個數字8個字節(縱向，正序)
  17. uchar code shuzi[10][8]=
  18.                                                   {
  19.                                                         {0x00,0x00,0x3e,0x41,0x41,0x41,0x3e,0x00},          //0
  20.                                                     {0x00,0x00,0x00,0x00,0x21,0x7f,0x01,0x00},         //1
  21.                                                         {0x00,0x00,0x27,0x45,0x45,0x45,0x39,0x00},         //2
  22.                                                         {0x00,0x00,0x22,0x49,0x49,0x49,0x36,0x00},         //3
  23.                                                         {0x00,0x00,0x0c,0x14,0x24,0x7f,0x04,0x00},         //4
  24.                                                         {0x00,0x00,0x72,0x51,0x51,0x51,0x4e,0x00},         //5
  25.                                                         {0x00,0x00,0x3e,0x49,0x49,0x49,0x26,0x00},         //6
  26.                                                         {0x00,0x00,0x40,0x40,0x40,0x4f,0x70,0x00},         //7
  27.                                                         {0x00,0x00,0x36,0x49,0x49,0x49,0x36,0x00},         //8
  28.                                                         {0x00,0x00,0x32,0x49,0x49,0x49,0x3e,0x00},         //9
  29.                                                   };


  32. //數字字模指針
  33. uchar col=0;

  35. //第幾個字符
  36. uchar count=0;

  38. //定時器定時次數
  39. uchar time = 0;

  41. //595串行輸入的行數據
  42. uchar d=0;

  44. //8位數據從74HC595的串行輸入，并行輸出
  45. void   dat74595(unsigned char d)
  46. {
  47.    unsigned char i;
  48.    for (i=0;i<8;i++)        //8位數據串行輸入
  49.    {
  50.     SCLK = 0;
  51.     DATA = (bit)(d&0x80);
  52.     SCLK = 1;
  53.     d=d<<1;
  54.    }
  55.    DATA = 1;
  56.    LOCK=0;LOCK=1;                //8位數據并行輸出
  57. }

  59. void main(void)
  60. {
  61.         TMOD=0x01;                                                     //定時器0方式1
  62.         TH0=(65536-5000)/256;                                     //設置定時計數初值,5ms
  63.         TL0=(65536-5000)%256;
  64.           TR0=1;
  65.           ET0=1;                                                  //打開定時器0中斷
  66.           EA=1;

  68.           while(1);
  69. }


  72. /*定時器0中斷服務程序，5ms中斷一次，掃描一列*/
  73. void Timer0Int(void) interrupt 1
  74. {
  75.         TH0=(65536-5000)/256;
  76.           TL0=(65536-5000)%256;
  77.
  78.           switch(col)  //列選通
  79.    {
  80.       case 0:  hc138_C =0;  hc138_B=0;  hc138_A=0;  // 選擇第0列顯示
  81.                break;
  82.       case 1:  hc138_C =0;  hc138_B=0;  hc138_A=1;  // 選擇第1列顯示
  83.                       break;
  84.       case 2:  hc138_C =0;  hc138_B=1;  hc138_A=0;   // 選擇第2列顯示
  85.                    break;
  86.       case 3:  hc138_C =0;  hc138_B=1;  hc138_A=1;   // 選擇第3列顯示
  87.                          break;
  88.       case 4:  hc138_C =1;  hc138_B=0;  hc138_A=0;   // 選擇第4列顯示
  89.                          break;
  90.       case 5:  hc138_C =1;  hc138_B=0;  hc138_A=1;   // 選擇第5列顯示
  91.                          break;
  92.       case 6:  hc138_C =1;  hc138_B=1;  hc138_A=0;   // 選擇第6列顯示
  93.                          break;
  94.       case 7:  hc138_C =1;  hc138_B=1;  hc138_A=1;   // 選擇第7列顯示

  96.       default:   break;
  97.         }

  99.         d=shuzi[count][col];           //行，送數字字模
  100.     dat74595(d);                       //把數一位一位的傳給74HC595
  101.           col++;
  102.           if(col==8)
  103.         {
  104.                 col=0;
  105.         }
  106.
  107.         time++;
  108.         if (time >= 200)                                        //定時200次，1s，每個數字顯示1s
  109.         {
  110.                 time = 0;

  112.                 count++;                                                //準備顯示下一個數字
  113.                 if (count >= 10)
  114.                 {
  115.                         count = 0;
  116.                 }
  117.         }
  118. }
復制代碼

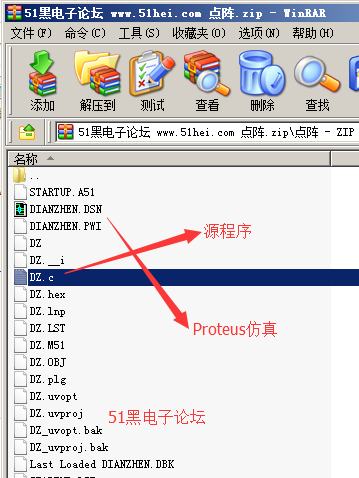

所有資料51hei提供下載:
點陣.zip (61.44 KB, 下載次數: 108)
