降壓整流后的電壓+24V是怎么算出來？求電路分析過程

ID:354282 · 發表于 2018-9-1 09:35

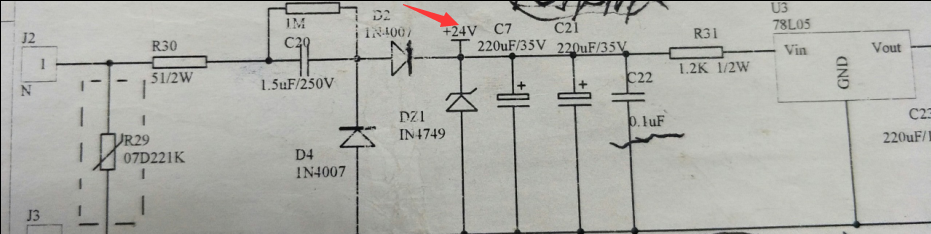

請問下面這個電源電路圖降壓整流后的電壓+24V怎么算出來？

ID:349617 · 發表于 2018-9-1 11:16

1、電路是RC降壓電路。
2、電路通過C20降壓后在經過D2整流、C7、C21、C22濾波。
3、IN4749S穩壓管，電壓一直權位在24V左右，這里不用算，考慮穩壓管的功率和耐壓值就可以。

ID:303383 · 發表于 2018-9-1 11:21

提示: 作者被禁止或刪除內容自動屏蔽

ID:284488 · 發表于 2018-9-1 11:27

因1N4749 Zener為 24V 1W穩壓二極管所以降壓整流后的電壓為24V。

ID:97554 · 發表于 2018-9-1 11:35

24V是由IN4749算出來的

ID:155507 · 發表于 2018-9-1 11:47

不是算出來的，因?yàn)橛昧?N4749 24V穩壓二極管。

ID:354282 · 發表于 2018-9-1 13:06

小李子鐵頭發表于 2018-9-1 11:16
1、電路是RC降壓電路。
2、電路通過C20降壓后在經過D2整流、C7、C21、C22濾波。
3、IN4749S穩壓管，電壓 ...

C:\Documents and Settings\Administrator\桌面

這個4007是濾波作用嗎？

ID:354282 · 發表于 2018-9-1 13:07

angmall 發表于 2018-9-1 11:47
不是算出來的，因?yàn)橛昧?N4749 24V穩壓二極管。

D4作用是什么？濾波？

ID:354282 · 發表于 2018-9-1 13:17

小李子鐵頭發表于 2018-9-1 11:16
1、電路是RC降壓電路。
2、電路通過C20降壓后在經過D2整流、C7、C21、C22濾波。
3、IN4749S穩壓管，電壓 ...

整流后的電壓值和阻容降壓沒關系嗎？真正的降壓不是阻容（RC）起降壓作用嗎？我基礎差

ID:354282 · 發表于 2018-9-1 13:18

楊雪飛發表于 2018-9-1 11:35
24V是由IN4749算出來的

整流后的電壓值和阻容降壓沒關系嗎？真正的降壓不是阻容（RC）起降壓作用嗎？我基礎差

ID:342822 · 發表于 2018-9-1 14:04

阻容降壓，C20為降壓電容，與C20并聯1M為斷開電源時C20的泄放電阻，D2為半波整流二極管，D4在市電的負半周為C20提供放電回路，否則電容C20滿電就不工作了，
DZ1為24V穩壓二極管，穩壓二極管的特點就是反向擊穿后，其兩端的電壓基本保持不變。這樣，當把穩壓管接入電路以后，若由于電源電壓發生波動，或其它原因造成電路中各點電壓變動時，負載兩端的電壓將基本保持不變。

ID:258566 · 發表于 2018-9-1 14:42

jefelee 發表于 2018-9-1 13:18
整流后的電壓值和阻容降壓沒關系嗎？真正的降壓不是阻容（RC）起降壓作用嗎？我基礎差

rc決定電流，不決定電壓。

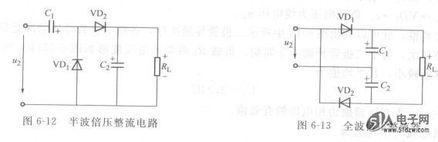

前面的電路是

ID:209126 · 發表于 2018-9-1 15:08

這個是根據穩壓二極管得到的 24 V

ID:97554 · 發表于 2018-9-1 15:16

jefelee 發表于 2018-9-1 13:18
整流后的電壓值和阻容降壓沒關系嗎？真正的降壓不是阻容（RC）起降壓作用嗎？我基礎差

這個電路阻容部分輸出大于30V，但是這種阻容降壓由于內阻太大，輸出電壓會隨輸出端負載的變化而大范圍變化，所以，阻容降壓只適合負載功率較小的地方使用

你給的電路中，參照以下公式可以計算。
Xc=1 /（2 πf C）= 1/（2*3.14*50*1.5*10-6）= 2.12314K
流過電容器 C1 的充電電流（Ic）為： Ic = U / Xc 220 / 2.1231 = 103.6mA。

ID:354282 · 發表于 2018-9-1 15:31

taotie 發表于 2018-9-1 14:04
阻容降壓，C20為降壓電容，與C20并聯1M為斷開電源時C20的泄放電阻，D2為半波整流二極管，D4在市電的負半周 ...

是不是如果把4749 換成4742就是12V了？？？

ID:392329 · 發表于 2018-9-1 15:39

因?yàn)橛昧?N4749 24V穩壓二極管自整定電壓

ID:392339 · 發表于 2018-9-1 15:47

穩壓管鉗位24v啊

ID:354282 · 發表于 2018-9-1 15:50

楊雪飛發表于 2018-9-1 15:16
這個電路阻容部分輸出大于30V，但是這種阻容降壓由于內阻太大，輸出電壓會隨輸出端負載的變化而大范圍變 ...

不是輸出電流隨負載變化？？？

ID:354282 · 發表于 2018-9-1 16:01

taotie 發表于 2018-9-1 14:04
阻容降壓，C20為降壓電容，與C20并聯1M為斷開電源時C20的泄放電阻，D2為半波整流二極管，D4在市電的負半周 ...

C20并聯1M與D4作用很像？都是對C20放電？？？

ID:7485 · 發表于 2018-9-1 18:05

不是計算的，是穩壓管硬件固有特性。

ID:392405 · 發表于 2018-9-1 18:17

原件特性

ID:472325 · 發表于 2019-1-28 19:35

這個電路穩壓24V穩壓二極管一定要算的！先要知道你最大工作電流，多少W穩壓二極管，確定后就利用容抗公式算出電容C20容量（因?yàn)檩斎腚妷菏墙涣鞯模钥醋麟娐肥菍?dǎo)通的）說白該電路是通過容抗降壓，降壓同電容容量與輸入電壓頻率有關.1M電阻是C20的泄放電阻。
具體看下面文檔

阻容降壓電路的方方面面.pdf (677.93 KB, 下載次數: 24)
