RGB 8位彩色流水燈單片機源程序與原理圖PCB文件分享

[復制鏈接]
跳轉到指定樓層
樓主

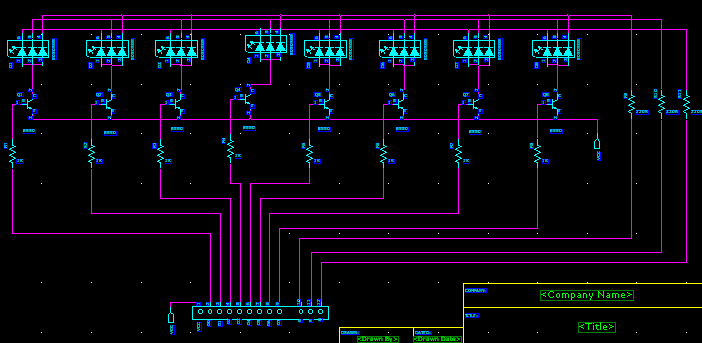

RGB流水燈電路原理圖和PCB圖如下：(51hei附件中可下載工程文件)


PCB中用到的字體請把里面的文件放入font文件夾

RGB8位彩色流水燈單片機源程序如下:
  1. /*********************************************************************************************
  2. 編寫：林景福
  3. 程序名：RGB8位彩色流水燈程序
  4. 硬件支持：所有的51單片機均可驅動（晶振頻率隨意）
  5. 元件：5050RGB燈珠8顆+PNP三極管8個+單片機+電阻8個（470R-4.7K均可）+電阻2個（220R左右）+電阻1個（330R左右）

  7. /*********************************************************************************************/
  8. #include <REG51.h> //單片機頭文件
  9. #include <intrins.h>        //51基本運算（包括_nop_空函數）
  10.
  11. sbit BB=P1^0;//blue藍燈
  12. sbit RR=P1^1;//red紅燈
  13. sbit GG=P1^2;//green綠燈
  14. unsigned int N=80;//定義每個燈亮的時間、單位為毫秒、修改此值可改變流動速度
  15. /*********************************************************************************************
  16. 函數名：毫秒級CPU延時函數
  17. /*********************************************************************************************/
  18. void DELAY_MS (unsigned int a){
  19.         unsigned int i;
  20.         while( a-- != 0){
  21.                 for(i = 0; i < 630; i++);
  22.         }
  23. }
  24. /*********************************************************************************************/
  25. /*********************************************************************************************/
  26. void main (void)
  27. {
  28.         unsigned char i;
  29.     while(1){
  30. /***************各種顏色燈單個點亮左右流動**************************/
  31.                 RR=0;GG=1;BB=1;//紅燈亮
  32.                 for(i=0;i<8;i++){ //低位向高位流動
  33.                         P3 = ~(1<<i);
  34.                         DELAY_MS(N);
  35.                                 }
  36.                 for(i=0;i<8;i++){//高位向低位流動
  37.                         P3 = ~(1<<7-i);
  38.                         DELAY_MS(N);
  39.                                 }
  40.                 RR=1;GG=0;BB=1;//綠燈亮
  41.                 for(i=0;i<8;i++){ //低位向高位流動
  42.                         P3 = ~(1<<i);
  43.                         DELAY_MS(N);
  44.                                 }
  45.                 for(i=0;i<8;i++){//高位向低位流動
  46.                         P3 = ~(1<<7-i);
  47.                         DELAY_MS(N);
  48.                                 }
  49.                 RR=1;GG=1;BB=0;//藍燈點亮
  50.                 for(i=0;i<8;i++){
  51.                         P3 = ~(1<<i);
  52.                         DELAY_MS(N);
  53.                                 }
  54.                 for(i=0;i<8;i++){
  55.                         P3 = ~(1<<7-i);
  56.                         DELAY_MS(N);
  57.                                 }
  58.                 RR=0;GG=0;BB=1;//紅綠燈亮（黃色光）
  59.                 for(i=0;i<8;i++){
  60.                         P3 = ~(1<<i);
  61.                         DELAY_MS(N);
  62.                                 }
  63.                 for(i=0;i<8;i++){
  64.                         P3 = ~(1<<7-i);
  65.                         DELAY_MS(N);
  66.                                 }
  67.                 RR=0;GG=1;BB=0;//紅藍燈亮（粉紅光）
  68.                 for(i=0;i<8;i++){
  69.                         P3 = ~(1<<i);
  70.                         DELAY_MS(N);
  71.                                 }
  72.                 for(i=0;i<8;i++){
  73.                         P3 = ~(1<<7-i);
  74.                         DELAY_MS(N);
  75.                                 }
  76.                 RR=1;GG=0;BB=0;//藍綠燈亮（青色光）
  77.                 for(i=0;i<8;i++){
  78.                         P3 = ~(1<<i);
  79.                         DELAY_MS(N);
  80.                                 }
  81.                 for(i=0;i<8;i++){
  82.                         P3 = ~(1<<7-i);
  83.                         DELAY_MS(N);
  84.                                 }
  85.                 RR=0;GG=0;BB=0;//紅藍綠燈亮（白色光）
  86.                 for(i=0;i<8;i++){
  87.                         P3 = ~(1<<i);
  88.                         DELAY_MS(N);
  89.                                 }
  90.                 for(i=0;i<8;i++){
  91.                         P3 = ~(1<<7-i);
  92.                         DELAY_MS(N);
  93.                                 }
  94. /********各種顏色燈逐個點亮左右流動****************************/
  95.                 RR=0;GG=1;BB=1;//紅燈亮
  96.                 for(i=0;i<8;i++){
  97.                         P3 = 0xfe<<i;
  98.                         DELAY_MS(N);
  99.                                 }
  100.                 for(i=0;i<8;i++){
  101.                         P3 = 0x7f>>i;
  102.                         DELAY_MS(N);
  103.                                 }
  104.                 RR=1;GG=0;BB=1;//綠燈亮
  105.                 for(i=0;i<8;i++){
  106.                         P3 = 0xfe<<i;
  107.                         DELAY_MS(N);
  108.                                 }
  109.                 for(i=0;i<8;i++){
  110.                         P3 = 0x7f>>i;
  111.                         DELAY_MS(N);
  112.                                 }
  113.                 RR=1;GG=1;BB=0;//藍燈點亮
  114.                 for(i=0;i<8;i++){
  115.                         P3 = 0xfe<<i;
  116.                         DELAY_MS(N);
  117.                                 }
  118.                 for(i=0;i<8;i++){
  119.                         P3 = 0x7f>>i;
  120.                         DELAY_MS(N);
  121.                                 }
  122.                 RR=0;GG=0;BB=1;//紅綠燈亮
  123.                 for(i=0;i<8;i++){
  124.                         P3 = 0xfe<<i;
  125.                         DELAY_MS(N);
  126.                                 }
  127.                 for(i=0;i<8;i++){
  128.                         P3 = 0x7f>>i;
  129.                         DELAY_MS(N);
  130.                                 }
  131.                 RR=0;GG=1;BB=0;//紅藍燈亮
  132.                 for(i=0;i<8;i++){
  133.                         P3 = 0xfe<<i;
  134.                         DELAY_MS(N);
  135.                                 }
  136.                 for(i=0;i<8;i++){
  137.                         P3 = 0x7f>>i;
  138.                         DELAY_MS(N);
  139.                                 }
  140.                 RR=1;GG=0;BB=0;//藍綠燈亮
  141.                 for(i=0;i<8;i++){
  142.                         P3 = 0xfe<<i;
  143.                         DELAY_MS(N);
  144.                                 }
  145.                 for(i=0;i<8;i++){
  146.                         P3 = 0x7f>>i;
  147.                         DELAY_MS(N);
  148.                                 }
  149.                 RR=0;GG=0;BB=0;//紅藍綠燈亮
  150.                 for(i=0;i<8;i++){
  151.                         P3 = 0xfe<<i;
  152.                         DELAY_MS(N);
  153.                                 }
  154.                 for(i=0;i<8;i++){
  155.                         P3 = 0x7f>>i;
  156.                         DELAY_MS(N);
  157.                                 }
  158. /********各種顏色燈全部點亮一個熄滅的燈左右流動*************************/
  159.                 RR=0;GG=1;BB=1;//紅燈亮
  160.                 for(i=0;i<8;i++){
  161.                         P3 = 1<<i;
  162.                         DELAY_MS(N);
  163.                                 }
  164.
  165.                 for(i=0;i<8;i++){
  166.                         P3 = 0x80>>i;
  167.                         DELAY_MS(N);
  168.                                 }
  169.                 RR=1;GG=0;BB=1;//綠燈亮
  170.                 for(i=0;i<8;i++){
  171.                         P3 = 1<<i;
  172.                         DELAY_MS(N);
  173.                                 }
  174.
  175.                 for(i=0;i<8;i++){
  176.                         P3 = 0x80>>i;
  177.                         DELAY_MS(N);
  178.                                 }
  179.                 RR=1;GG=1;BB=0;//藍燈點亮
  180.                 for(i=0;i<8;i++){
  181.                         P3 = 1<<i;
  182.                         DELAY_MS(N);
  183.                                 }
  184.
  185.                 for(i=0;i<8;i++){
  186.                         P3 = 0x80>>i;
  187.                         DELAY_MS(N);
  188.                                 }
  189.                 RR=0;GG=0;BB=1;//紅綠燈亮
  190.                 for(i=0;i<8;i++){
  191.                         P3 = 1<<i;
  192.                         DELAY_MS(N);
  193.                                 }
  194.
  195.                 for(i=0;i<8;i++){
  196.                         P3 = 0x80>>i;
  197.                         DELAY_MS(N);
  198.                                 }
  199.                 RR=0;GG=1;BB=0;//紅藍燈亮
  200.                 for(i=0;i<8;i++){
  201.                         P3 = 1<<i;
  202.                         DELAY_MS(N);
  203.                                 }
  204.
  205.                 for(i=0;i<8;i++){
  206.                         P3 = 0x80>>i;
  207.                         DELAY_MS(N);
  208.                                 }
  209.
  210.                 RR=1;GG=0;BB=0;//藍綠燈亮
  211.                 for(i=0;i<8;i++){
  212.                         P3 = 1<<i;
  213.                         DELAY_MS(N);
  214.                                 }
  215.
  216.                 for(i=0;i<8;i++){
  217.                         P3 = 0x80>>i;
  218.                         DELAY_MS(N);
  219.                                 }
  220.                 RR=0;GG=0;BB=0;//紅藍綠燈亮
  221.                 for(i=0;i<8;i++){
  222.                         P3 = 1<<i;
  223.                         DELAY_MS(N);
  224.                                 }
  225.
  226.                 for(i=0;i<8;i++){
  227.                         P3 = 0x80>>i;
  228.                         DELAY_MS(N);
  229.                                 }
  230.         }
  231. }
  232. /************************************END*********************************************************/
復制代碼

所有資料51hei提供下載:
RGB8位彩色流水燈程序.rar (29.11 KB, 下載次數: 35)
RGB8位彩色流水燈PCB資料.rar (114.24 KB, 下載次數: 43)

制作出來的實物圖如下：
