用lm2596穩壓5v,電源電壓為什么從12v被拉低到3點多伏

ID:390304 · 發表于 2018-9-5 15:03

用lm2596穩壓5v,電源電壓為什么從12v被拉低到3點多伏。電路焊接沒問題。求大神指點

ID:308437 · 發表于 2018-9-5 16:49

你這個電路錯了，提示：在C4和C5那里。應該有一個可調電阻的，通過調節那個電阻，實現輸出電壓的控制

ID:162622 · 發表于 2018-9-5 17:03

說明你的12V電源帶載能力不行，也就是輸出電流不大，或電源內阻大。

ID:96682 · 發表于 2018-9-5 17:22

D1 的作用是什么？

ID:390304 · 發表于 2018-9-5 17:30

yousunny 發表于 2018-9-5 16:49
你這個電路錯了，提示：在C4和C5那里。應該有一個可調電阻的，通過調節那個電阻，實現輸出電壓的控制

不加可調電阻是輸不出5v是嗎？

ID:202748 · 發表于 2018-9-5 17:31

1、LM2596的電感應該是33uH，你這4.7uH是哪里來的？
2、我懷疑你的2596是ADJ的，不是定壓5V的。
3、如果真是ADJ的，就接個電位器調節。

ID:394167 · 發表于 2018-9-5 17:32

電流夠嗎

ID:342822 · 發表于 2018-9-5 17:33

我也喜歡發表于 2018-9-5 17:03
說明你的12V電源帶載能力不行，也就是輸出電流不大，或電源內阻大。

正解~~~~~
另外蓄能電感是不是小了點

ID:394168 · 發表于 2018-9-5 17:33

不懂電路哎

ID:390304 · 發表于 2018-9-5 17:40

yousunny 發表于 2018-9-5 16:49
你這個電路錯了，提示：在C4和C5那里。應該有一個可調電阻的，通過調節那個電阻，實現輸出電壓的控制

不接可調電阻輸出不了5v嗎

ID:384109 · 發表于 2018-9-5 17:41

如果是固定5伏輸出的話，那就是電源功率不夠，帶不動后面的負載，所以電壓就降下來了

ID:390304 · 發表于 2018-9-5 17:48

我也喜歡發表于 2018-9-5 17:03
說明你的12V電源帶載能力不行，也就是輸出電流不大，或電源內阻大。

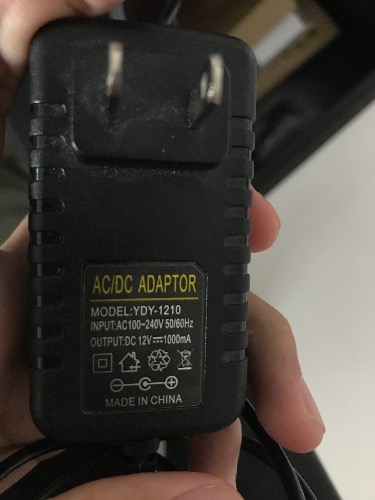

用這種應該夠，是不是電路有問題

ID:390304 · 發表于 2018-9-5 18:24

ysandi 發表于 2018-9-5 17:31
1、LM2596的電感應該是33uH，你這4.7uH是哪里來的？
2、我懷疑你的2596是ADJ的，不是定壓5V的。
3、如果 ...

請問有穩壓5v 的電路嗎

ID:387733 · 發表于 2018-9-5 18:26

D1是續流二極管，這個電源屬于降壓型串聯開關電源，LM2596工作在開關狀態，當2596導通時，電流通過L1給負載供電，D1反向截止，2596關閉時，由于電感的電流不能突變，繼續通過負載與D1組成的回路釋放儲存的電磁能量，給負載供電。

ID:342822 · 發表于 2018-9-5 20:00

峰江大閃電發表于 2018-9-5 18:24
請問有穩壓5v 的電路嗎

裝~~~你那圖上不是標明了么。

ID:96682 · 發表于 2018-9-5 22:25

如按典型電路來制作就不會遇到這個坎了

ID:390304 · 發表于 2018-9-6 09:01

wc86110 發表于 2018-9-5 22:25
如按典型電路來制作就不會遇到這個坎了

請問典型電路怎么找

ID:390304 · 發表于 2018-9-6 09:03

ysandi 發表于 2018-9-5 17:31
1、LM2596的電感應該是33uH，你這4.7uH是哪里來的？
2、我懷疑你的2596是ADJ的，不是定壓5V的。
3、如果 ...

不好我圖標錯了，實際用的時47UH的。芯片是LM2596S-5.0的。感覺是不是我電路有問題？

ID:386381 · 發表于 2018-9-6 10:36

先測一下輸入12v有沒有被拉低，然后就是電感不行或者負載太大了

ID:390304 · 發表于 2018-9-6 10:45

文鳳軒發表于 2018-9-6 10:36
先測一下輸入12v有沒有被拉低，然后就是電感不行或者負載太大了

輸入的12v被拉低到了3點多伏，電感我用的時47uh的

ID:70035 · 發表于 2018-9-6 10:54

接反饋電阻分壓處理即可。

ID:390304 · 發表于 2018-9-7 10:32

sxhwdz 發表于 2018-9-5 18:26
D1是續流二極管，這個電源屬于降壓型串聯開關電源，LM2596工作在開關狀態，當2596導通時，電流通過L1給負載 ...

請問為什么 D1的正極節GND 陽極接5V呢？

ID:394817 · 發表于 2018-9-8 23:22

第一，典型電路圖在芯片datasheet里有
第二，可以按2596的原理拿示波器測測，如果占空比輸出過高，估計就是帶載不夠。并且可以深入理解這個芯片與開關電源
第三，也可以在電源上串個1歐左右的大功率電阻就可以測出電源是不是電流過大，估計你手里沒有顯示電流電壓的電源
