51單片機+ADC0801電壓電阻電流同時監測(源碼+仿真)

ID:262591 · 發表于 2018-9-12 18:07

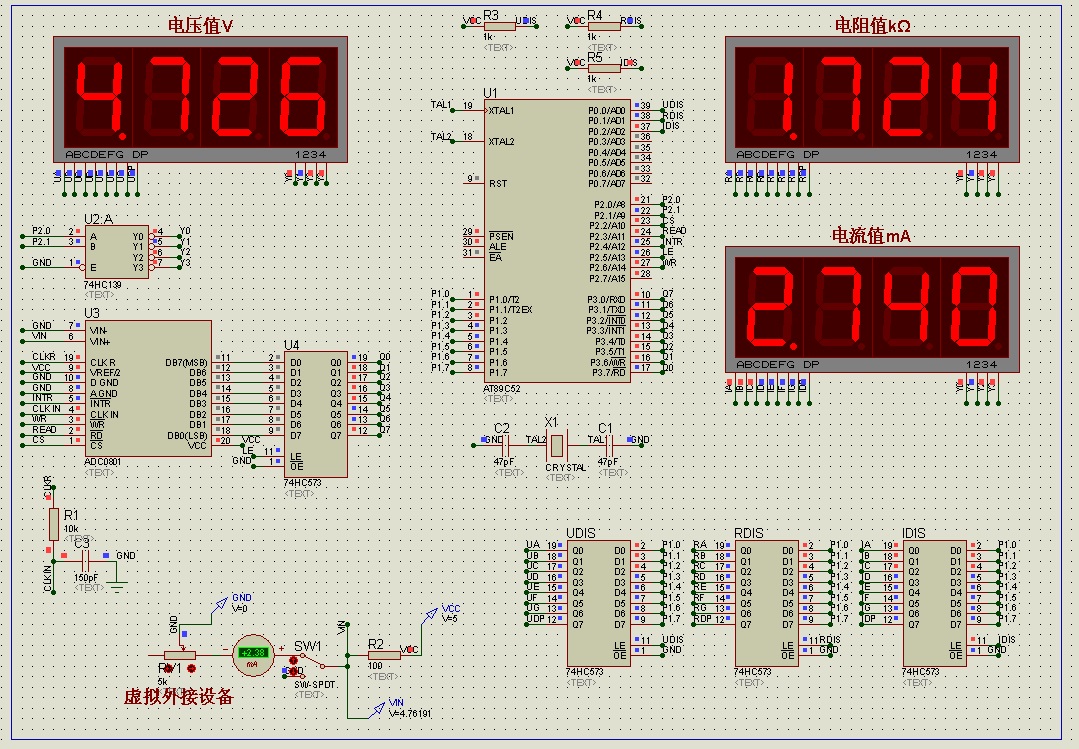

親自原創，采用PROTEUS仿真AT89C51單片機結合ADC0801，對外接設備進行電壓、電阻、電流三項指標的同時監測，使用的芯片相對比較簡單和低級，主要是希望能夠對于想DIY充電監測USB的同鞋起到拋磚引玉的作用，大家一起交流學習。下面是原理圖和代碼：

單片機源碼：

#include <reg52.h>
#define uchar unsigned char
#define uint unsigned int
#define ulong unsigned long
uchar code num[10]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};//數碼管10個數字
sbit wei1=P2^0; //數碼管位選1
sbit wei2=P2^1; //數碼管位選2
sbit CS=P2^2; //ADC模塊通訊信號CS
sbit read=P2^3; //ADC模塊通訊信號RD
sbit daduan=P2^4; //ADC模塊通訊信號INT
sbit LE=P2^5; //ADC模塊輸入鎖存器控制
sbit point=P1^7; //數碼管的。點
sbit write=P2^6; //ADC模塊通訊信號WR
sbit udis=P0^0; //電壓數碼管鎖存器使能引腳
sbit rdis=P0^1; //電阻數碼管鎖存器使能引腳
sbit idis=P0^2; //電流數碼管鎖存器使能引腳
uint adc;
void delay1ms();
void main()
{
uint a,qian,bai,shi,ge,u,r,i1,i;
float rf;
/*****************************初始化***********************************/
P1=0X00; //數碼管驅動腳
P3=0XFF; //ADC數據接收腳
CS=1; //ADC控制引腳為產生起始時序，初始化給高電平
read=1; //ADC控制引腳為產生起始時序，初始化給高電平
daduan=1; //ADC控制引腳為產生起始時序，初始化給高電平
/*****************************主要部分***********************************/
while(1)
{
/*****************************給ADC應答時序開始轉換**********************************/
LE=1;
CS=0;
delay1ms();
write=0;
delay1ms();
while(daduan==0); //等待ADC轉換結束
CS=0;
delay1ms();
read=0;
delay1ms();
LE=0;
/************************************************************************************/
adc=P3; //對ADC轉換結果進行取值
read=1; //將ADC通訊引腳重新初始化到高電平狀態
CS=1; //將ADC通訊引腳重新初始化到高電平狀態
daduan=1; //將ADC通訊引腳重新初始化到高電平狀態
write=1; //將ADC通訊引腳重新初始化到高電平狀態
delay1ms();
/*******************************電壓顯示部分*****************************************/
a=(uint)adc*19.53125*2; //將ADC結果進行十進制的電壓轉換19.53125mV=5V/256，乘2結果符合實際，不知道為啥
u=a; //先將a值取出，以免后續被肢解
qian=a/1000;
a=a%1000;
bai=a/100;
a=a%100;
shi=a/10;
a=a%10;
ge=a;
udis=1; //打開電壓顯示數碼管對應的鎖存器
rdis=0; //關閉電阻顯示數碼管對應的鎖存器
wei2=0;wei1=0;
P1=num[qian];point=1;
delay1ms();
wei2=0;wei1=1;
P1=num[bai];
delay1ms();
wei2=1;wei1=0;
P1=num[shi];
delay1ms();
wei2=1;wei1=1;
P1=num[ge];
delay1ms();
P1=0X00; //給數碼管低電平消影
udis=0; //關閉電壓顯示數碼管對應的鎖存器
/*******************************電流顯示部分*****************************************/
i=(5000-u)*10;
i1=i;
qian=i/1000;
i=i%1000;
bai=i/100;
i=i%100;
shi=i/10;
i=i%10;
ge=i;
idis=1; //打開電流顯示數碼管對應的鎖存器
wei2=0;wei1=0;
P1=num[qian]; point=1;
delay1ms();
wei2=0;wei1=1;
P1=num[bai];
delay1ms();
wei2=1;wei1=0;
P1=num[shi];
delay1ms();
wei2=1;wei1=1;
P1=num[ge];
delay1ms();
P1=0X00; //給數碼管低電平消影
idis=0; //關閉電流顯示數碼管對應的鎖存器
/*******************************電阻顯示部分*****************************************/
rf=(u*1.000/i1)*1000; //中間進行一步浮點運算，主要考慮u/i1除法運算只有浮點型時才能夠保留小數點以后數值
r=(uint)rf; //將得出的浮點值強制轉換為整型變量
qian=r/1000;
r=r%1000;
bai=r/100;
r=r%100;
shi=r/10;
r=r%10;
ge=r;
rdis=1; //打開電阻顯示數碼管對應的鎖存器
wei2=0;wei1=0;
P1=num[qian];point=1;
delay1ms();
wei2=0;wei1=1;
P1=num[bai];
delay1ms();
wei2=1;wei1=0;
P1=num[shi];
delay1ms();
wei2=1;wei1=1;
P1=num[ge];
delay1ms();
P1=0X00; //給數碼管低電平消影
rdis=0; //關閉電阻顯示數碼管對應的鎖存器
}
}
void delay1ms()
{
unsigned char a,b;
for(b=102;b>0;b--)
for(a=3;a>0;a--);
}

復制代碼

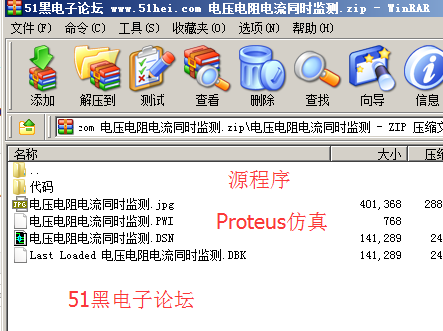

附件是包括仿真電路和程序代碼的所有文件

電壓電阻電流同時監測.zip (357.23 KB, 下載次數: 131)

ID:378605 · 發表于 2018-10-8 18:01

謝謝分享。。。。。。

ID:705424 · 發表于 2020-3-9 21:01

樓主，這個下載的用什么打開啊

ID:282106 · 發表于 2020-3-20 08:56

謝謝分享,,,,,,,,,,,,,,,,,,,,,,,,,,

ID:666011 · 發表于 2020-3-21 18:08

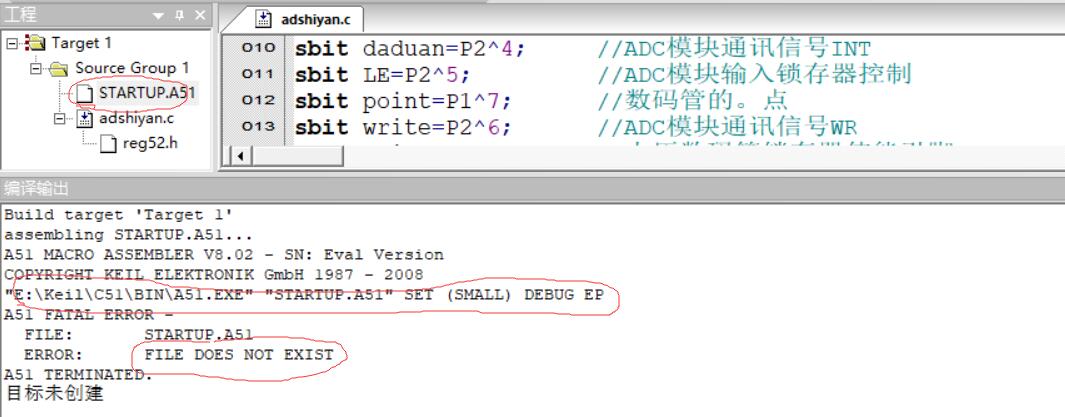

樓主，這個"STARTUP.A51"文件是一個什么文件啊，可以刪掉嗎？或者是麻煩你傳一下？

ID:717246 · 發表于 2020-3-27 21:49

感謝樓主

ID:517794 · 發表于 2020-6-23 14:47

謝謝分享啊有用

ID:308393 · 發表于 2021-3-19 16:08

謝謝樓主！請問一下你這個電流的測量范圍是多少啊？
