32*8點陣屏單片機電子鐘制作資料(有C語言和匯編源碼)

[復制鏈接]
ID:290170 發表于 2018-9-17 10:09 | 顯示全部樓層 |閱讀模式

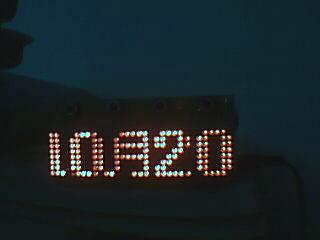

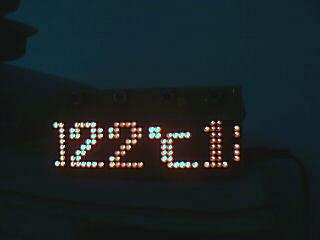

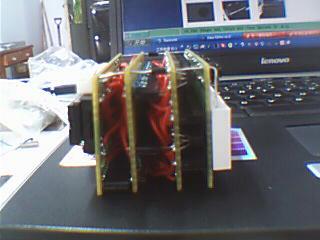

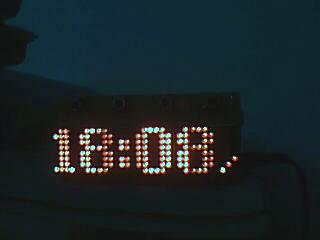

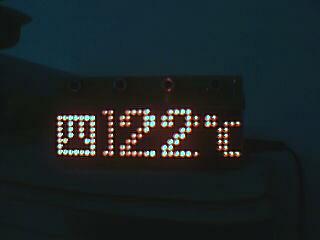

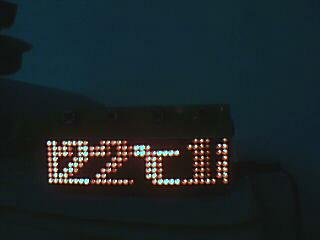

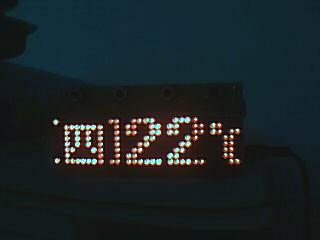

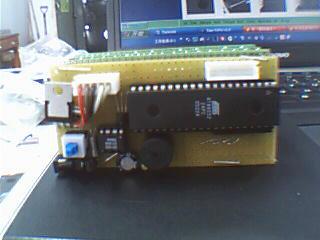

圖片 002.jpg 圖片 003.jpg 圖片 004.jpg 圖片 005.jpg 圖片 007.jpg 圖片 008.jpg 圖片 009.jpg 圖片 010.jpg 圖片 011.jpg 圖片 012.jpg 圖片 013.jpg 圖片 014.jpg 圖片 018.jpg 圖片 019.jpg

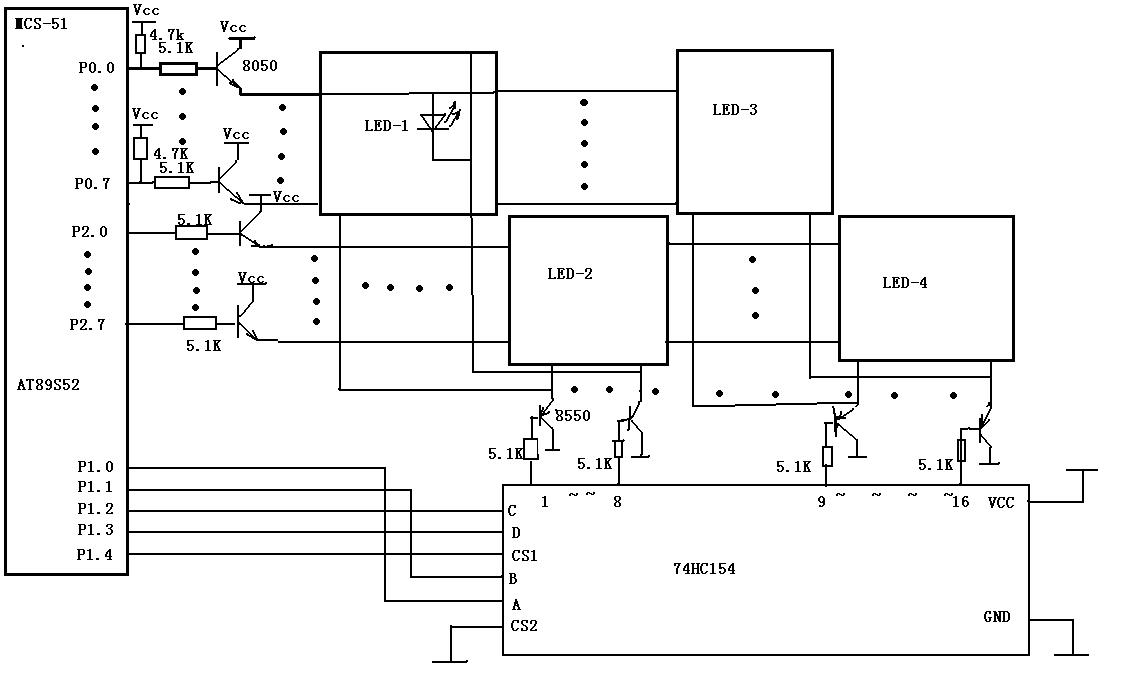

電路原理圖如下：
點陣屏電路.jpg 三明治電子鐘顯示部分.JPG 三明治電子鐘芯片部分.JPG 16hanz2.jpg 16hanz1.jpg

單片機源程序如下:
  1. /*-------------------------------------------
  2. 程序名： 　　 32*8點陣屏電子鐘
  3. 編寫人： 　　 杜洋　
  4. CPU說明：　　 MCS-51（AT89S52）　12MHZ
  5. 接口說明：　　DS1302、DS18B20
  6. 修改日志：　　
  7. 　　NO.1-20051215　完成LED驅動、顯示切換、時鐘溫度讀取
  8.         NO.2-20051216　完成整點報時、填加注釋信息
  9. 　        NO.3-20051220　完成了調時、按鍵音等所以的功能（沒有鬧鐘）
  10.     NO.3-20051221  增加了十位為0時的消隱功能
  11. --------------------------------------------*/

  13. //------------------------------定義頭文件
  14. #include <reg51.h>//MCS-51單片機
  15. //------------------------------定義縮寫字符
  16. #define  uchar unsigned char
  17. #define  uint  unsigned int
  18. //------------------------------定義揚聲器接口，低電平使能
  19. sbit Bell_Out  = P1 ^ 5;//揚聲器驅動
  20. //------------------------------定義DS18B20音
  21. sbit DQ        = P1 ^ 6;//ds1820data（單總線）
  22. //------------------------------定義DS1302時鐘接口
  23. sbit clock_clk = P3 ^ 5;//ds1302_clk（時鐘線）
  24. sbit clock_dat = P3 ^ 6;//ds1302_dat（數據線）
  25. sbit clock_Rst = P3 ^ 7;//ds1302_Rst（復位線）
  26. //-----------------------------定義數據口
  27. #define Led_13     P0  //第1、3屏數據口
  28. #define Led_24     P2  //第2、4屏數據口
  29. #define Led_E      P1  //74HC154的BCD列驅動（P1.0~P1.4）
  30. sbit Led_EA    =   P1 ^ 4;//顯示列驅動器（74HC154）使能
  31. //-----------------------------獨立鍵盤定義
  32. sbit Add_Key   = P3 ^ 1;//前位加1鍵
  33. sbit Add2_Key  = P3 ^ 0;//后位加1鍵
  34. sbit OK_Key    = P3 ^ 2;//確定鍵
  35. sbit int_Key   = P3 ^ 3;//中斷入口
  36. //-----------------------------定義累加器A中的各位
  37. sbit a0   = ACC ^ 0;
  38. sbit a1   = ACC ^ 1;
  39. sbit a2   = ACC ^ 2;
  40. sbit a3   = ACC ^ 3;
  41. sbit a4   = ACC ^ 4;
  42. sbit a5   = ACC ^ 5;
  43. sbit a6   = ACC ^ 6;
  44. sbit a7   = ACC ^ 7;
  45. //------------------------------------定義全局變量
  46. bit txx = 0;
  47. uchar settime;//定義標志位
  48. uchar yy,mo,dd,xq,hh,mm,bn;//定義時間映射全局變量（專用寄存器）
  49. static uchar timecount = 0;//定義靜態軟件計數器變量
  50. static uchar pp = 0;//定義靜態小時更新用數據變量
  51. //------------------------------------函數聲明(按字母順序排列）
  52. void Beep(void);
  53. void Beep_key(void);
  54. void Beep_set(void);
  55. void clearRAM (void);
  56. uchar clock_in(void);
  57. void clock_out(uchar dd);
  58. void Delay(int num);
  59. void DelayM(uint a);
  60. void display (void);
  61. void display_s (void);
  62. void Init_1302(void);
  63. void int1 (void);
  64. void putin (uchar u);
  65. uchar read_clock(uchar ord);
  66. void read_clockS(void);
  67. void Set_time(unsigned char sel);
  68. void setput (uchar k);
  69. void Timer0(void);
  70. void Timer0_Init(void);
  71. void write_clock(uchar ord, uchar dd);
  72. uchar DL (uchar);
  73. uchar DSS (void);

  75. //-----------------------------定義顯示緩沖寄存器（32個字節全局變量）
  76. uchar Ledplay [35];//
  77. //-----------------------------定義字符數據表單（二維數組）
  78. uchar code no[][10]={
  79. //-----------------------------------數字字符表
  80. {0x7E,0xFF,0x81,0x81,0xFF,0x7E,0},//0
  81. {0x82,0xFF,0xFF,0x80,0}, //1
  82. {0xC6,0xE7,0xB1,0x99,0x8F,0x86,0},//2
  83. {0x42,0xC3,0x89,0x89,0xFF,0x76,0},//3
  84. {0x30,0x28,0xA6,0xFF,0xFF,0xA0,0},//4
  85. {0x4F,0xCF,0x89,0x89,0xF9,0x71,0},//5
  86. {0x7E,0xFF,0x89,0x8B,0xFB,0x70,0},//6
  87. {0x03,0x03,0xF9,0xFF,0x07,0},//7
  88. {0x76,0xFF,0x89,0x89,0xFF,0x76,0},//8
  89. {0x0E,0xDF,0xD1,0x91,0xFF,0x7E,0},//9
  90. //-----------------------------------星期字符表
  91. {0x10,0x10,0x10,0x10,0x10,0x10,0x18,0x10,0},//一10
  92. {0x40,0x44,0x44,0x44,0x44,0x44,0x44,0x40,0},//二
  93. {0x82,0x92,0x92,0x92,0x92,0x92,0x82,0x80,0},//三
  94. {0xFE,0xA2,0x9E,0x82,0x9E,0xA2,0xFE,0},//四
  95. {0x80,0x89,0xFF,0x89,0x89,0x89,0xF9,0x80,0},//五
  96. {0x88,0x68,0x38,0x0E,0x38,0x68,0x88,0},//六
  97. {0xFE,0x92,0x92,0x92,0x92,0xFE,0},//日                        10+6
  98. //-----------------------------------特殊字符表
  99. {0x6C,0x6C,0},//“:”                                                                17
  100. {0x18,0x18,0x18,0x18,0},//“-”                                                  18
  101. {0x06,0x06,0x78,0xFC,0x84,0x84,0x84,0x80,0},//“oC”        19
  102. {0x02,0x8E,0xFC,0xFC,0x8E,0x02,0},//“Y”（在調時時表示年）20
  103. {0x80,0x7E,0x15,0x15,0x95,0xFF,0},//“月”21
  104. {0xFE,0x92,0x92,0x92,0x92,0xFE,0}//“日”22
  105. };
  106. //-----------------------------------開機畫面，顯示“DYDIY”
  107. uchar code dydiy[]={//顯示“DYDIY”
  108. 0x82,0xFE,0xFE,0x82,0xFE,0x7C,0,
  109. 0x02,0x8E,0xFC,0xFC,0x8E,0x02,0,
  110. 0x82,0xFE,0xFE,0x82,0xFE,0x7C,0,
  111. 0x82,0xFE,0xFE,0x82,0,
  112. 0x02,0x8E,0xFC,0xFC,0x8E,0x02,0,0x99
  113. };
  114. //---------------------------------------延時函數 2uS/次
  115. void Delay(int num){
  116.         for (;num>0;num--);
  117. }
  118. //---------------------------------------延時函數 1MS/次
  119. void DelayM(unsigned int a){
  120.                 unsigned char i;
  121.                 while( --a != 0){
  122.                         for(i = 0; i < 125; i++);  //一個 ; 表示空語句,CPU空轉。
  123.                 }                                      //i 從0加到125，CPU大概就耗時1毫秒
  124.         }
  125. //---------------------------------------1302驅動程序（底層協議）
  126. void clock_out(unsigned char dd){
  127.         ACC=dd;
  128.         clock_dat=a0; clock_clk=1; clock_clk=0;
  129.         clock_dat=a1; clock_clk=1; clock_clk=0;
  130.         clock_dat=a2; clock_clk=1; clock_clk=0;
  131.         clock_dat=a3; clock_clk=1; clock_clk=0;
  132.         clock_dat=a4; clock_clk=1; clock_clk=0;
  133.         clock_dat=a5; clock_clk=1; clock_clk=0;
  134.         clock_dat=a6; clock_clk=1; clock_clk=0;
  135.         clock_dat=a7; clock_clk=1; clock_clk=0;
  136. }
  137. //---------------------------------------DS1302寫入字節（底層協議）
  138. unsigned char clock_in(void){
  139.         clock_dat=1;
  140.         a0=clock_dat;
  141.         clock_clk=1; clock_clk=0; a1=clock_dat;
  142.         clock_clk=1; clock_clk=0; a2=clock_dat;
  143.         clock_clk=1; clock_clk=0; a3=clock_dat;
  144.         clock_clk=1; clock_clk=0; a4=clock_dat;
  145.         clock_clk=1; clock_clk=0; a5=clock_dat;
  146.         clock_clk=1; clock_clk=0; a6=clock_dat;
  147.         clock_clk=1; clock_clk=0; a7=clock_dat;
  148.         return(ACC);
  149. }
  150. //----------------------------------------DS1302讀數據（底層協議）
  151. uchar read_clock(uchar ord){
  152.         uchar dd=0;
  153.         clock_clk=0;
  154.         clock_Rst=0;
  155.         clock_Rst=1;
  156.         clock_out(ord);
  157.         dd=clock_in();
  158.         clock_Rst=0;
  159.         clock_clk=1;
  160.         return(dd);
  161. }
  162. //---------------------------------------常用時鐘數據讀取
  163. void read_clockS(void){
  164.         mm = read_clock(0x83);//讀取分鐘數據
  165.         hh = read_clock(0x85);//小時
  166.         dd = read_clock(0x87);//日
  167.         mo = read_clock(0x89);//月
  168.         xq = read_clock(0x8b);//星期
  169.         yy = read_clock(0x8d);//年
  170. }
  171. //*---------------------------------------DS1302寫數據（底層協議）
  172. void write_clock(uchar ord, uchar dd){
  173.         clock_clk=0;
  174.         clock_Rst=0;
  175.         clock_Rst=1;
  176.         clock_out(ord);
  177.         clock_out(dd);
  178.         clock_Rst=0;
  179.         clock_clk=1;
  180. }
  181. //--------------------------------------------------調時用加1程序
  182. void Set_time(unsigned char sel){ //根據選擇調整的相應項目加1并寫入DS1302
  183.   signed char address,item;
  184.   signed char max,mini;
  185.   if(sel==7)  {address=0x80; max=0;mini=0;}     //秒7
  186.   if(sel==6)  {address=0x82; max=59;mini=0;}    //分鐘6
  187.   if(sel==5)  {address=0x84; max=23;mini=0;}    //小時5
  188.   if(sel==3)  {address=0x86; max=31;mini=1;}    //日3
  189.   if(sel==2)  {address=0x88; max=12;mini=1;}    //月2
  190.   if(sel==1)  {address=0x8c; max=99; mini=0;}    //年1
  191.   if(sel==4)  {address=0x8a; max=7;mini=1;}    //星期4
  192.   //讀取1302某地址上的數值轉換成10進制賦給item
  193.   item=((read_clock(address+1))/16)*10 + (read_clock(address+1))%16;
  194.           item++;//數值加1
  195.   if(item>max) item=mini;//查看數值有效范圍
  196.   if(item<mini) item=max;
  197.   write_clock(0x8e,0x00);//允許寫操作
  198.   write_clock(address,(item/10)*16+item%10);//轉換成16進制寫入1302
  199.   write_clock(0x8e,0x80);//寫保護，禁止寫操作
  200. }
  201. //--------------------------------------------設置1302的初始時間
  202. void Init_1302(void){//（2005年12月20日12時00分00秒星期二）
  203.         write_clock(0x8e,0x00);//允許寫操作
  204.         write_clock(0x8c,0x05);//年
  205.         write_clock(0x8a,0x02);//星期
  206.         write_clock(0x88,0x12);//月
  207.         write_clock(0x86,0x20);//日
  208.         write_clock(0x84,0x12);//小時
  209.         write_clock(0x82,0x00);//分鐘
  210.         write_clock(0x80,0x00);//秒
  211.         write_clock(0x90,0xa5);//充電
  212.         write_clock(0x8e,0x80);//禁止寫操作
  213. }
  214. //--------------------------------------------揚聲器--整點報時
  215. void Beep(void){//BELL
  216.         uchar a;//定義變量用于發聲的長度設置
  217.         Led_EA = 1;//關列顯示驅動，防止屏幕出現亂碼
  218.         for(a=60;a>0;a--){//第一個聲音的長度
  219.                 Bell_Out = ~Bell_Out;//取反揚聲器驅動口，以產生音頻
  220.                 Delay(100);//音調設置延時
  221.         }
  222.         for(a=100;a>0;a--){//同上
  223.                 Bell_Out = ~Bell_Out;
  224.                 Delay(80);//
  225.         }
  226.         for(a=100;a>0;a--){//同上
  227.                 Bell_Out = ~Bell_Out;
  228.                 Delay(30);//
  229.         }
  230. }
  231. //--------------------------------------------揚聲器--設置報警
  232. void Beep_set(void){//BELL
  233.         uchar a;//定義變量用于發聲的長度設置
  234.         Led_EA = 1;//關列顯示驅動，防止屏幕出現亂碼
  235.         for(a=250;a>0;a--){//第一個聲音的長度
  236.                 Bell_Out = ~Bell_Out;//取反揚聲器驅動口，以產生音頻
  237.                 Delay(20);//音調設置延時
  238.         }
  239.         for(a=100;a>0;a--){//同上
  240.                 Bell_Out = ~Bell_Out;
  241.                 Delay(80);//
  242.         }
  243. }
  244. //----------------------------------------揚聲器--按鍵音
  245. void Beep_key(void){
  246.         uchar a;//定義變量用于發聲的長度設置
  247.         Led_EA = 1;//關列顯示驅動，防止屏幕出現亂碼
  248.         for(a=100;a>0;a--){//聲音的長度
  249.                 Bell_Out = ~Bell_Out;
  250.                 Delay(50);//音調設置延時
  251.         }
  252. }
  253. //----------------------------------------32個寄存器清空（0x00）
  254. void clearRAM (void){//寄存器清空函數
  255.         uchar a;//定義變量用于清空數據指針
  256.         for(a=0;a<32;a++){//指向32個寄存器
  257.                 Ledplay[a] = 0;//將指向的寄存器清空
  258.         }
  259. }
  260. //----------------------------------------將字符裝入顯示寄存器
  261. void putin (uchar u){//字符載入函數
  262.         uchar a = 0;//定義變量用于數據提取指針
  263.         do{
  264.                 Ledplay[bn] = no[u][a];//將二維數組中的一組數據放入顯示緩沖區
  265.                 a++;//換下一個提取字節
  266.                 bn++;//換下一個顯示緩沖字節
  267.         }
  268.         while(no[u][a] != 0);//當顯示數據為0時結束循環
  269.         bn++;//換下一個顯示緩沖字節
  270.         Ledplay[bn] = 0;//顯示一列的空位，便于字符區分
  271. }
  272. //------------------------------------調時切換
  273. void setput (uchar k){
  274.         switch(k){//K為0調整日期，K為1調整時間，K為2調整年和星期
  275.                 case 0:{
  276.                         read_clockS();//調用時鐘芯片驅動函數，讀出時鐘數據并放入相應的寄存器
  277.                         clearRAM();//清空顯示緩沖區數據
  278.                         bn = 0;//顯示位累加寄存器清零（從頭開始寫入顯示緩沖區）
  279.                         if(mo/16 != 0){
  280.                                 putin(mo/16);//顯示月值（十位，為0時消隱）
  281.                         }
  282.                         putin(mo%16);//顯示月值（個位）
  283.                         putin(21);//顯示橫杠“月”
  284.                         if(dd/16 != 0){
  285.                                 putin(dd/16);//顯示日值（十位，為0時消隱）
  286.                         }
  287.                         putin(dd%16);//顯示日值（個位）
  288.                         putin(22);//顯示“日”
  289.                 }break;
  290.                 case 1:{
  291.                         read_clockS();//調用時鐘芯片驅動函數，讀出時鐘數據并放入相應的寄存器
  292.                         clearRAM();//清空顯示緩沖區數據
  293.                         bn = 0;//顯示位累加寄存器清零（從頭開始寫入顯示緩沖區）
  294.                         //if(hh/16 != 0){
  295.                                 putin(hh/16);//顯示小時值（十位,為0時消隱）
  296.                         //}
  297.                         putin(hh%16);//顯示小時值（個位）
  298.                         putin(17);//顯示冒號“：”
  299.                         putin(mm/16);//顯示分鐘值（十位）
  300.                         putin(mm%16);//顯示分鐘值（個位）
  301.                 }break;
  302.                 case 2:{
  303.                         read_clockS();//調用時鐘芯片驅動函數，讀出時鐘數據并放入相應的寄存器
  304.                         clearRAM();//清空顯示緩沖區數據
  305.                         bn = 0;//顯示位累加寄存器清零（從頭開始寫入顯示緩沖區）
  306.                         putin(yy/16);//顯示年（十位）
  307.                         putin(yy%16);//顯示年（個位）
  308.                         putin(20);//顯示“Y”表示年
  309.                         putin(xq+9);//顯示星期數據
  310.                 }break;
  311.                 default:{//數據不附時退出
  312.                 }
  313.         }
  314.         Beep_key();//按鍵音
  315. }
  316. //----------------------------------------32*8點陣顯示驅動
  317. void display (void){//點陣屏驅動函數
  318.         uchar ac,aa=7;//定義兩個數據變量
  319.         for(ac=0x28;ac<0x30;ac++){//掃描后兩塊LED屏（由于P1.5接揚聲器所以高4位為2，旨在關聲音）
  320.                 Led_E  = ac;//用ac值驅動使能列信號
  321.                 Led_24 = DL(Ledplay[aa+8]);//將顯示寄存器數據寫入2、4屏（嵌入DL匯編是為了翻轉字節數據，如果接線正確可省去）
  322.                 Led_13 = Ledplay[aa];//將顯示寄存器數據寫入1、3屏
  323.                 Delay(60);//延時1.2微秒
  324.                 Led_13 = 0;//數據總線清空
  325.                 Led_24 = 0;
  326.                 aa--;//aa減1，換下一列顯示
  327.         }
  328.         aa = 23;//指定后16個數據的提取
  329.         for(ac=0x20;ac<0x28;ac++){//掃描前兩塊LED屏
  330.                 Led_E  = ac;//用ac值驅動使能列信號
  331.                 Led_24 = DL(Ledplay[aa+8]);//將顯示寄存器數據寫入2、4屏
  332.                 Led_13 = Ledplay[aa];//將顯示寄存器數據寫入1、3屏
  333.                 Delay(60);//延時1.2微秒
  334.                 Led_13 = 0;//數據總線清空
  335.                 Led_24 = 0;
  336.                 aa--;//aa減1，換下一列顯示
  337.         }
  338. }
  339. //--------------------------------------------32*8點陣反色顯示驅動（表示調時）
  340. void display_s (void){//點陣屏驅動函數
  341.         uchar ac,aa=7;//定義兩個數據變量
  342.         for(ac=0x28;ac<0x30;ac++){//掃描后兩塊LED屏（由于P1.5接揚聲器所以高4位為2，旨在關聲音）
  343.                 Led_E  = ac;//用ac值驅動使能列信號
  344.                 Led_24 = ~DL(Ledplay[aa+8]);//將顯示寄存器數據反色寫入2、4屏（嵌入DL匯編是為了翻轉字節數據，如果接線正確可省去）
  345.                 Led_13 = ~Ledplay[aa];//將顯示寄存器數據反色寫入1、3屏
  346.                 Delay(60);//延時1.2微秒
  347.                 Led_13 = 0;//數據總線清空
  348.                 Led_24 = 0;
  349.                 aa--;//aa減1，換下一列顯示
  350.         }
  351.         aa = 23;//指定后16個數據的提取
  352.         for(ac=0x20;ac<0x28;ac++){//掃描前兩塊LED屏
  353.                 Led_E  = ac;//用ac值驅動使能列信號
  354.                 Led_24 = ~DL(Ledplay[aa+8]);//將顯示寄存器數據反色寫入2、4屏
  355.                 Led_13 = ~Ledplay[aa];//將顯示寄存器數據反色寫入1、3屏
  356.                 Delay(60);//延時1.2微秒
  357.                 Led_13 = 0;//數據總線清空
  358.                 Led_24 = 0;
  359.                 aa--;//aa減1，換下一列顯示
  360.         }
  361. }
  362. //-------------------------------------------------------定時器0初始化
  363. void Timer0_Init(void){//定時器0初始（主函數中被調用一次）
  364.         TMOD=0x01;//定時器方式設置（定時器工作方式1-16位定時）
  365.         TH0=(65535-50000)/256;//50MS
  366.         TL0=(65535-50000)%256;
  367.         EA=1;//開總中斷
  368.         ET0=1;//開定時器0中斷允許
  369.         TR0=1;//啟動定時器0
  370. }
  371. //===============================================定時器中斷函數（產生顯示切換）
  372. void Timer0(void) interrupt 1 using 0{//定時器中斷入口,使用第1工作組寄存器
  373.         TH0=(65535-50000)/256; //50ms定時（定時器工作方式1）
  374.           TL0=(65535-50000)%256;
  375.           timecount++;//軟件計數加1
  376.         if(timecount == 20){//軟件計數加到20時顯示日期（1S）
  377.                 Led_EA  = 1;//關列顯示驅動，防止屏幕出現亂碼
  378.                 read_clockS();//調用時鐘芯片驅動函數，讀出時鐘數據并放入相應的寄存器
  379.                 clearRAM();//清空顯示緩沖區數據
  380.                 bn = 0;//顯示位累加寄存器清零（從頭開始寫入顯示緩沖區）
  381.                 if(mo/16 != 0){//為0時消隱
  382.                         putin(mo/16);//顯示月值（十位，為0時消隱）
  383.                 }
  384.                 putin(mo%16);//顯示月值（個位）
  385.                 putin(21);//顯示“月”
  386.                 if(dd/16 != 0){//為0時消隱
  387.                         putin(dd/16);//顯示日值（十位，為0時消隱）
  388.                 }
  389.                 putin(dd%16);//顯示日值（個位）
  390.                 putin(22);//顯示“日”
  391.         }
  392.         if(timecount == 40){//軟件計數加到40時顯示時間（2S）
  393.                 Led_EA  = 1;//關列顯示驅動，防止屏幕出現亂碼
  394.                 clearRAM();//清空顯示緩沖區數據
  395.                 bn = 0;//顯示位累加寄存器清零（從頭開始寫入顯示緩沖區）
  396.                 if(hh > 6 && hh < 22){//整點報時設為早6時到晚22時之間
  397.                         if(pp != hh){//當小時值更新時則啟動報時　
  398.                                 pp = hh;//將新的小時值放入更新寄存器
  399.                                 Beep();//啟動報時
  400.                         }
  401.                 }
  402.                 //if(hh/16){//為0時消隱
  403.                         putin(hh/16);//顯示小時值（十位，為0時消隱）
  404.                 //}
  405.                 putin(hh%16);//顯示小時值（個位）
  406.                 putin(17);//顯示冒號“：”
  407.                 putin(mm/16);//顯示分鐘值（十位）
  408.                 putin(mm%16);//顯示分鐘值（個位）
  409.         }
  410.           if(timecount > 80){////軟件計數加到80時顯示時間（1S）
  411.                 uchar ty = 0;//定義溫度寄存器變量
  412.                 timecount = 0;//軟件計數清零
  413.                 Led_EA  = 1;//關列顯示驅動，防止屏幕出現亂碼
  414.                 ty = DSS();//將DSS匯編程序取得的溫度值放入溫度寄存器變量
  415.                         clearRAM();//清空顯示緩沖區數據
  416.                         bn = 0;//顯示位累加寄存器清零（從頭開始寫入顯示緩沖區）
  417.                 if(ty >99){//當溫度高于99度或未發現溫度傳感器（DS18B20）時顯示“--”
  418.                         putin(18);//顯示“--”
  419.                         putin(18);
  420.                 }
  421.                 else{//溫度小于99度并發現溫度傳感器（DS18B20）時，顯示溫度值
  422.                         if(ty/10 != 0){//為0時消隱
  423.                                 putin(ty/10);//溫度值的十位
  424.                         }
  425.                         putin(ty%10);//溫度值的個位
  426.                 }
  427.                 putin(19);//顯示攝氏度符號“oC”
  428.                 putin(xq+9);//顯示星期數據
  429.     }
  430. }
  431. //===============================================外中斷0，調時開關（P3.3）
  432. void int1 (void) interrupt 2 {//中斷入口2（INT1）
  433.         uchar a;//定義延時長度
  434.         for(a=100;a>0;a--){//延時處理，防止誤按（長按2秒后有效）
  435.                 display_s ();//反色顯示表示按鍵有效
  436.         }
  437.         if(int_Key == 0){//進入鬧鐘設置界面
  438.                 Beep_set();//調時提示音
  439.                 if(settime == 0x77){//如果調時標志為0說明當正為正常顯示狀態
  440.                         ET0 = 0;//關定時器中斷（停止顯示切換）
  441.                         TR0 = 0;
  442.                         settime = 0;//變?yōu)檎{(diào)時的反色顯示
  443.                         setput(0);//顯示清0后的內容
  444.                 }
  445.                 else{//如果調時標志為1說明當正為調時顯示狀態
  446.                         ET0 = 1;//開定時器中斷（開啟顯示切換）
  447.                         TR0 = 1;
  448.                         settime = 0x77;//變?yōu)檎ｏ@示
  449.                 }
  450.                 while(int_Key == 0){//等待調時鍵釋放
  451.                         display ();//不釋放時調用屏幕顯示
  452.                 }
  453.         }
  454. }
  455. //===============================================主函數，產生點陣顯示
  456. void main(void){ //主函數
  457.         uchar a = 0;//定義變量用于數據提取指針
  458.         Beep();//啟動發出報時音（測試揚聲器）
  459.         do{//顯示開機畫面“DYDIY”
  460.                 Ledplay[bn] = dydiy[a];//將二維數組中的一組數據放入顯示緩沖區
  461.                 a++;//換下一個提取字節
  462.                 bn++;//換下一個顯示緩沖字節
  463.         }
  464.         while(dydiy[a] != 0x99);//當顯示數據為0時結束循環
  465.         timecount = 41;//將顯示切換值調到41，使開機畫面停留2秒
  466.         Timer0_Init();//定時器初始化
  467.         IT1 = 0;//外中斷1下沉觸發
  468.         EX1 = 1;//開外中斷1（調時鍵）
  469.         settime = 0x77;//顯示標志為0表示正常顯示
  470. //-------------------------------------主循環體
  471.         while(1){//
  472.                 static uchar k = 0;
  473.                 if(settime == 0x77) {//顯示標志為0表示正常顯示
  474.                         display ();//正常顯示驅動
  475.                         //正常顯示時同時按下Add、Add2、OK三個鍵則初始化時間
  476.                         if(Add_Key == 0 && Add2_Key ==0 && OK_Key == 0 ){
  477.                                 DelayM(100);//延時去抖動
  478.                                 if(Add_Key == 0 && Add2_Key ==0 && OK_Key == 0 ){
  479.                                         Beep_set();//提示音
  480.                                         Init_1302();//調用時間初始化函數
  481.                                 }
  482.                         }
  483.                 }
  484.                 else{//顯示標志為1表示調時狀態
  485.                         display_s();//調時顯示驅動
  486.                         if(OK_Key == 0) {//調時切換鍵按下切換調時的內容
  487. ……………………

  489. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

匯編語言代碼：
  1. MAINP  SEGMENT  CODE    ;程序段

  3. PUBLIC  MAIN                          ;入口地址，跳轉到DL標號處執行匯編程序

  5. RSEG  MAINP                          ;程序段


  8.            ;這是關于DS18B20的讀寫程序,數據腳IN,晶振12MHZ
  9. ;溫度傳感器18B20匯編程序,采用器件默認的12位轉化,最大轉化時間750微秒
  10. ;可以將檢測到的溫度直接顯示到AT89C51開發實驗板的兩個數碼管上
  11. ;顯示溫度00到99度,很準確哦~~無需校正!

  13. ;單片機內存分配申明!
  14. TEMPER_L EQU 29H;用于保存讀出溫度的低8位
  15. TEMPER_H EQU 28H;用于保存讀出溫度的高8位
  16. in equ P3.3



  20. MAIN:
  21. LCALL GET_TEMPER;調用讀溫度子程序

  23. ;進行溫度顯示,這里我們考慮用網站提供的兩位數碼管來顯示溫度
  24. ;顯示范圍00到99度,顯示精度為1度
  25. ;因?yàn)?2位轉化時每一位的精度為0.0625度,我們不要求顯示小數所以可以拋棄29H的低4位
  26. ;將28H中的低4位移入29H中的高4位,這樣獲得一個新字節,這個字節就是實際測量獲得的溫度
  27. ;這個轉化溫度的方法可是我想出來的哦~~非常簡潔無需乘于0.0625系數

  29. MOV A,29H
  30.          MOV B,28H
  31. MOV C,B.0;將28H中的最低位移入C
  32. RRC A
  33. MOV C,B.1
  34. RRC A
  35. MOV C,B.2
  36. RRC A
  37. MOV C,B.3
  38. RRC A
  39. MOV 29H,A

  41. RET


  44. ; 這是DS18B20復位初始化子程序
  45. INIT_1820:
  46. SETB IN
  47. NOP
  48. CLR IN
  49. ;主機發出延時537微秒的復位低脈沖
  50. MOV R1,#3
  51. TSR1:MOV R0,#107
  52. DJNZ R0,$
  53. DJNZ R1,TSR1
  54. SETB IN;然后拉高數據線
  55. NOP
  56. NOP
  57. NOP
  58. MOV R0,#25H
  59. TSR2:
  60. JNB IN,TSR3;等待DS18B20回應
  61. DJNZ R0,TSR2
  62. LJMP TSR4 ; 延時
  63. TSR3:
  64. ;SETB FLAG1 ; 置標志位,表示DS1820存在
  65. LJMP TSR5
  66. TSR4:
  67. ;CLR FLAG1 ; 清標志位,表示DS1820不存在
  68. LJMP TSR7

  70. TSR5:
  71. MOV R0,#117
  72. TSR6:
  73. DJNZ R0,TSR6 ; 時序要求延時一段時間
  74. TSR7:
  75. SETB IN
  76. RET


  79. ; 讀出轉換后的溫度值
  80. GET_TEMPER:
  81. SETB IN
  82. LCALL INIT_1820;先復位DS18B20
  83. ;JB FLAG1,TSS2
  84. ;CLR P1.2
  85. ;RET ; 判斷DS1820是否存在?若DS18B20不存在則返回
  86. TSS2:
  87. ;CLR P1.3;DS18B20已經被檢測到!!!!!!!!!!!!!!!!!!
  88. MOV A,#0CCH ; 跳過ROM匹配
  89. LCALL WRITE_1820
  90. MOV A,#44H ; 發出溫度轉換命令
  91. LCALL WRITE_1820

  93. ;這里通過調用顯示子程序?qū)崿F(xiàn)延時一段時間,等待AD轉換結束,12位的話750微秒
  94. ;LCALL D1MS;DISPLAY

  96. LCALL INIT_1820;準備讀溫度前先復位

  98. MOV A,#0CCH ; 跳過ROM匹配
  99. LCALL WRITE_1820

  101. MOV A,#0BEH ; 發出讀溫度命令
  102. LCALL WRITE_1820

  104. LCALL READ_18200; 將讀出的溫度數據保存到35H/36H

  106. RET

  108. ;寫DS18B20的子程序(有具體的時序要求)
  109. WRITE_1820:
  110. MOV R2,#8;一共8位數據
  111. CLR C
  112. WR1:
  113. CLR IN
  114. MOV R3,#6
  115. DJNZ R3,$
  116. RRC A
  117. MOV IN,C
  118. MOV R3,#23
  119. DJNZ R3,$
  120. SETB IN
  121. NOP
  122. DJNZ R2,WR1
  123. SETB IN
  124. RET

  126. ; 讀DS18B20的程序,從DS18B20中讀出兩個字節的溫度數據
  127. READ_18200:
  128. MOV R4,#2 ; 將溫度高位和低位從DS18B20中讀出
  129. MOV R1,#29H ; 低位存入29H(TEMPER_L),高位存入28H(TEMPER_H)
  130. RE00:
  131. MOV R2,#8;數據一共有8位
  132. RE01:
  133. CLR C
  134. SETB IN
  135. NOP
  136. NOP
  137. CLR IN
  138. NOP
  139. NOP
  140. NOP
  141. SETB IN

  143. MOV R3,#9
  144. RE10:
  145. DJNZ R3,RE10

  147. MOV C,IN

  149. MOV R3,#23
  150. RE20:
  151. DJNZ R3,RE20

  153. RRC A
  154. DJNZ R2,RE01
  155. MOV @R1,A
  156. DEC R1
  157. DJNZ R4,RE00
  158. RET


  161. end
復制代碼

所有資料51hei提供下載:
3208LED點陣屏電子鐘制作全資料.rar (2.19 MB, 下載次數: 46)


回復

使用道具 舉報

本版積分規則

小黑屋|51黑電子論壇 |51黑電子論壇6群 QQ 管理員QQ:125739409;技術交流QQ群281945664

Powered by 單片機教程網

快速回復 返回頂部 返回列表
主站蜘蛛池模板： 午夜成人免费视频 | 精品国产91久久久久久 | 久久国产精品一区二区 | 男插女下体视频 | 亚洲视频免费在线播放 | 亚洲精品中文字幕中文字幕 | 国产福利91精品一区二区三区 | 亚洲日韩中文字幕一区 | 97精品一区二区 | 北条麻妃国产九九九精品小说 | 午夜成人在线视频 | 国产成人一区二区 | 日本一区二区三区四区 | 99免费精品视频 | 国产精品免费观看视频 | 99综合| 欧美日韩视频 | 日韩电影中文字幕 | 夜夜草 | 成人午夜免费视频 | 久久成人国产 | 国产区精品视频 | 国产午夜精品一区二区三区四区 | 黄a网站| 日韩欧美亚洲 | 欧美一区2区三区4区公司二百 | 久久久久无码国产精品一区 | 中文二区| 亚洲欧美在线视频 | 国产精品777一区二区 | 亚洲高清视频在线观看 | 日本精品视频一区二区 | 国产精品网址 | www.久久久.com | 7777在线视频 | 91久久精品国产91久久性色tv | 午夜电影福利 | 欧美一级在线观看 | 日韩精品在线视频免费观看 | 7777在线视频免费播放 | 欧美成人在线免费 |
