51單片機入門經驗分享6-利用STC單片機的ADC采集電壓

ID:74187 · 發表于 2018-10-13 09:10

利用STC單片機的ADC采集電壓

在實際開發中，AD,DA用的相當多，這一節，我們寫一個程序，將采集到的電壓數值顯示在數碼管上，程序如下：

/*******************************************************************************
* 文件名: ADC轉換器使用
* 描述: 電池電壓
* 功能：中斷方式 11.059200MHZ
* 作者：大核桃
* 版本號：1.0.1(2017.05.23)
*******************************************************************************/
#include "stc15w.h"//頭文件
#include "intrins.h"
/*******************************************************************************
* 文件名: 重定義
* 描述:
* 功能：
* 作者：大核桃
* 版本號：1.0.1(2017.05.23)
*******************************************************************************/
typedef unsigned char uint8;
typedef unsigned int uint16;
typedef unsigned long uint32;
#define ADC_POWER 0x80 //ADC電源控制位
#define ADC_FLAG 0x10 //ADC完成標志
#define ADC_START 0x08 //ADC起始控制位
#define ADC_SPEEDLL 0x00 //540個時鐘
/*******************************************************************************
* 文件名：全局變量定義區域
* 描述:
* 功能：
* 作者：大核桃
* 版本號：1.0.1(2015.03.03)
*******************************************************************************/
uint8 val,ch;
uint16 temp;
/*******************************************************************************
* 文件名：共陽數碼管真值表
* 描述:
* 功能：
* 作者：大核桃
* 版本號：1.0.1(2015.03.03)
*******************************************************************************/
code uint8 LedChar[] = {
0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,
0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e,0xff,0xc1
};
/*******************************************************************************
* 文件名:單獨位定義
* 描述:
* 功能：
* 作者：大核桃
* 版本號：1.0.1(2017.05.23)
*******************************************************************************/
sbit LED0 = P1^0;//第1組LED
sbit LED1 = P1^1;//第2組LED
sbit LED2 = P1^2;//第3組LED
sbit LED3 = P1^3;//第4組LED
sbit LED4 = P1^4;//第5組LED
sbit LED5 = P3^2;//第6組LED
sbit LED6 = P0^0;//第7組LED
sbit LED7 = P0^1;//第8組LED
sbit LEDS1 = P3^3;//數碼管1
sbit LEDS2 = P3^4;//數碼管2
sbit LEDS3 = P3^6;//數碼管3
sbit LEDS4 = P3^7;//數碼管4
/*******************************************************************************
* 文件名:函數前置聲明
* 描述:
* 功能：
* 作者：大核桃
* 版本號：1.0.1(2017.05.23)
*******************************************************************************/
void Mcu_Port_Init();
void LedScan();
void Delay500ms(); //24MHZ
void Time0_Init();//定時器0
void InitADC(void);
/*******************************************************************************
* 文件名
* 描述: 主函數
* 功能：入口
* 作者：大核桃
* 版本號：1.0.1(2017.05.23)
*******************************************************************************/
void main(void)
{
Mcu_Port_Init();//IO上電初始化
Time0_Init();
InitADC();
while(1);
}
/*******************************************************************************
* 文件名：void LedScan()
* 描述: LED刷新
* 功能：
* 作者：大核桃
* 版本號：1.0.1(2017.05.23)
*******************************************************************************/
void LedScan()
{
static uint8 i = 0;
P2 = 0Xff;
switch(i)
{
case 0: LEDS4 = 0;LEDS1 = 1;P2 = 0x7f & LedChar[16];i++;break;
case 1: LEDS1 = 0;LEDS2 = 1;P2 = LedChar[val / 10 % 10];i++;break;
case 2: LEDS2 = 0;LEDS3 = 1;P2 = LedChar[val % 10];i++;break;
case 3: LEDS3 = 0;LEDS4 = 1;P2 = LedChar[17];i = 0;break;
default:break;
}
}
/*******************************************************************************
* 文件名：void InitADC(void)
* 描述: //初始化 AD 轉換
* 功能：
* 作者：大核桃
* 版本號：1.0.1(2015.03.03)
*******************************************************************************/
void InitADC(void)
{
P1ASF = 0xE0; //設置 P1 口為模擬口
ADC_RES = 0; //清除結果寄存器
CLK_DIV |= 0x20; //ADRJ 為 1，ADC_RES 存放高兩位結果，ADC_RESL 存放低 8 位結果
//ADC_CONTR = ADC_POWER | ADC_SPEEDLL | ADC_START;
ADC_CONTR = ADC_POWER | ADC_SPEEDLL | ADC_START; //ADC上電并延時
}
/*******************************************************************************
* 文件名：void adc_isr() interrupt 5 using 1
* 描述: 中斷服務程序
* 功能：
* 作者：大核桃
* 版本號：1.0.1(2015.03.03)
*******************************************************************************/
void adc_isr() interrupt 5 using 1
{
EADC = 1; //允許ADC轉換中斷
ET0 = 0; //關閉定時器0中斷
ADC_CONTR &= !ADC_FLAG; //清除ADC中斷標志
temp = ADC_RES;
temp <<= 8;
temp |= ADC_RESL;
ADC_CONTR = ADC_POWER | ADC_SPEEDLL | ADC_START | 5;
EADC = 0;//關閉ADC轉換
ET0 = 1; //打開定時器0中斷
}
/*******************************************************************************
* 文件名：void VoltageCheckRefresh()
* 描述: 電壓檢測
* 功能：
* 作者：大核桃
* 版本號：1.0.1(2015.03.03)
*******************************************************************************/
void VoltageCheckRefresh()
{
val = (uint8)((temp)* 2 * 10 * 3.3 / 1023);
}
/*******************************************************************************
* 文件名:void Time0_Init()
* 描述: 定時器0初始化
* 功能：10毫秒@11.0592MHz
* 作者：大核桃
* 版本號：1.0.1(2017.05.23)
*******************************************************************************/
void Time0_Init(void)
{
AUXR &= 0x7F; //定時器時鐘12T模式
TMOD &= 0xF0; //設置定時器模式
TMOD |= 0X01; //確保不干擾其他配置
TH0 = (65536 - 1000) / 256; //設置定時初值
TL0 = (65536 - 1000) % 256; //設置定時初值
ET0 = 1;
TR0 = 1; //定時器0開始計時
EA = 1;
}
/*******************************************************************************
* 文件名:
* 描述: 中斷函數
* 功能：1毫秒@11.0592MHz
* 作者：大核桃
* 版本號：1.0.1(2017.05.23)
*******************************************************************************/
void ET0_IRQHandler() interrupt 1
{
static uint8 tmr5ms = 0;
TH0 = (65536 - 1000) / 256; //設置定時初值
TL0 = (65536 - 1000) % 256; //設置定時初值
EADC = 0; //不允許ADC轉換中斷
tmr5ms++;
if(tmr5ms >= 5)
{
tmr5ms = 0; //定時器5MS溢出一次
VoltageCheckRefresh();
}
LedScan();
EADC = 1; //允許ADC轉換中斷
}
/*******************************************************************************
* 文件名:void Mcu_Port_Init()
* 描述: io初始化
* 功能：
* 作者：大核桃
* 版本號：1.0.1(2017.05.23)
*******************************************************************************/
void Mcu_Port_Init()
{
IE = 0xa8;//允許AD轉換
//將P0口低二位配置為推挽輸出
//234567位配置位高阻輸入
P0M1 = 0xFC;//1111 1100
P0M0 = 0X03;//0000 0011
//P0 = 0X01;//第6個
//P0 = 0X02;//第7個
//高3位配置高阻輸入，用作模擬口
//其他配置推挽輸出，驅動LED
P1M1 = 0xE0;//1110 0000
P1M0 = 0X1F;//0001 1111
//P2口配置準雙向口
P2M1 = 0X00;
P2M0 = 0X00;
P2 = 0Xff; //上電為1111 1111
// //P54,P55口為推挽輸出
P5M1 = 0X00;
P5M0 = 0X00;
P5 = 0xFF;
//P37,P36,3.2,P3.3 P3.4口為推挽輸出
P3M1 = 0X00;
P3M0 = 0XFC;
P3 = 0X23; //0010 0111//第5個LED端口
LED0 = 0;//第1組LED,如果使能請置為1
LED1 = 0;
LED2 = 0;
LED3 = 0;
LED4 = 0;
LED5 = 0;
LED6 = 0;
LED7 = 0;
}
/*******************************************************************************
* 文件名:void Delay500ms() //@11.0592MHz
* 描述:Y5內核延時
* 功能：
* 作者：大核桃
* 版本號：1.0.1(2017.05.23)
*******************************************************************************/
void Delay500ms() //@11.0592MHz
{
unsigned char i, j, k;
_nop_();
_nop_();
i = 22;
j = 3;
k = 227;
do
{
do
{
while (--k);
} while (--j);
} while (--i);
}

復制代碼

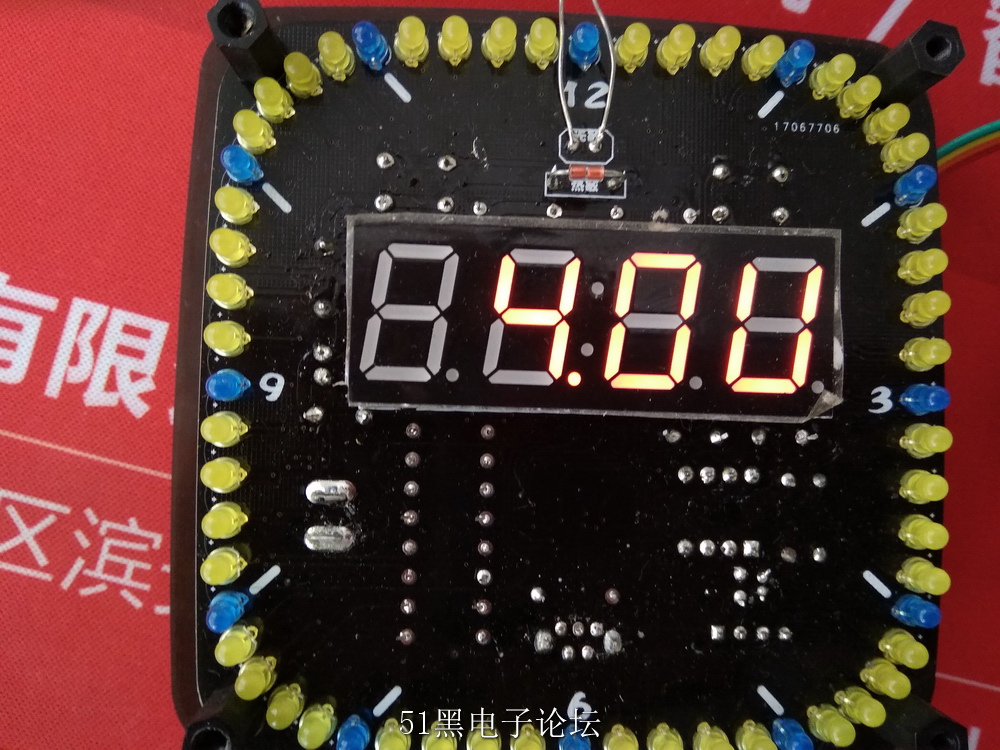

在數碼管上顯示的數值如下圖所示，注意這是測試的鋰電池的電壓：

實際萬用表測量的結果是4.01V,數碼管顯示的結果跟萬用表的結果相差0.01V,我們用的ADC是10位的分辨率，參考電壓是3.3V,那么一個LSB是3.3/1024 = 0.00322265625，那么0.01V，差不多3個LSB,考慮到我們的參考電壓也是有少許誤差存在的，所以這個結果還是比較合理的，如果使用獨立的參考電壓，誤差應該會更小。

代碼奉獻上。

5.AD轉換器的使用.rar (202.97 KB, 下載次數: 423)

ID:419077 · 發表于 2018-11-1 14:13

謝謝樓主的分享，看了你的程序，之前沒弄懂的也搞清楚了

ID:284702 · 發表于 2018-11-10 22:26

謝謝樓主的分享，先下載學習。

ID:185188 · 發表于 2018-11-12 10:07

學習一下，謝謝樓主

ID:412814 · 發表于 2018-11-12 18:11

謝謝樓主，資料挺有用的，學習了。

ID:105786 · 發表于 2018-12-1 16:59

謝謝樓主的分享，先下載備用。以后學習學習。

ID:426455 · 發表于 2018-12-5 09:31

謝謝分享，學習了

ID:439493 · 發表于 2018-12-5 19:55

謝謝樓主的分享，先下載備用。以后學習學習。

ID:45334 · 發表于 2018-12-12 08:50

非常不錯，感謝分享

ID:421232 · 發表于 2018-12-12 17:11

謝謝樓主分享

ID:161785 · 發表于 2018-12-26 15:11

這個太好了，正在學習。謝謝。

ID:455671 · 發表于 2018-12-26 17:15

感覺自己啥都不會啊

ID:412814 · 發表于 2019-1-25 14:46

正好學習到這個內容，謝謝樓主。

ID:8190 · 發表于 2019-2-22 14:45

學習一下，謝謝樓主

ID:49198 · 發表于 2019-4-4 09:49

每天都有好東西學習，很不錯，剛學習軟件，受益匪淺

ID:306176 · 發表于 2019-4-8 16:05

樓主牛逼啦

ID:305511 · 發表于 2019-4-11 21:57

需要好好學習學習�。。�

ID:552244 · 發表于 2019-6-2 18:37

謝謝，怎么感覺好復雜呢，不懂的原因吧。

ID:482511 · 發表于 2019-6-11 06:57

謝謝，很好資料。

ID:410674 · 發表于 2019-7-18 08:56

很厲害啊，正在學習

ID:580104 · 發表于 2019-7-18 17:15

謝謝樓主的分享，先學習下。

ID:375542 · 發表于 2019-7-25 15:34

謝謝樓主分享，剛好準備做這個，學習一下

ID:613800 · 發表于 2019-10-12 02:33

有測試波形的方法嗎？

ID:151689 · 發表于 2019-11-19 18:43

你好，你能寫個完整的STC單片機內置ADC按鍵檢測程序，用中斷方式，謝謝

ID:674134 · 發表于 2019-12-25 23:48

本來一直不明白10位精度的低八位和高八位模擬量怎么合起來，res=ADC_RES*4+ADC_RESL;這種公式怎么理解

ID:679983 · 發表于 2020-1-2 20:14

學習了，不錯

ID:472300 · 發表于 2020-3-27 23:31

你好，查詢方式中獲取值 GetADCResult(5) 中為什么要循環十次呢。

ID:311661 · 發表于 2020-4-17 09:32

很好的資料。學習了。謝謝樓主

ID:769165 · 發表于 2020-6-4 10:12

謝謝分享正好要用到這些

ID:405264 · 發表于 2020-9-15 15:01

遇到問題,謝謝樓主分享

ID:546 · 發表于 2020-9-20 17:08

樓主寫的程序格式看上去很舒服，

ID:761159 · 發表于 2020-12-15 15:17

不錯，正在學習

ID:356562 · 發表于 2021-2-12 08:30

正在學習STC芯片的AD，很好的資料。

ID:157057 · 發表于 2021-4-10 00:07

Eliezer_Li 發表于 2019-12-25 23:48
本來一直不明白10位精度的低八位和高八位模擬量怎么合起來，res=ADC_RES*4+ADC_RESL;這種公式怎么理解

謝謝樓主的分享，先下載備用。以后學習學習。

ID:686513 · 發表于 2021-8-26 16:16

謝謝樓主的分享，先下載學習。

ID:295726 · 發表于 2022-5-17 17:48

好東西！可惜我還沒有學到這里。

ID:1049825 · 發表于 2022-10-31 18:38

雖然還看不懂,但我相信這個很有用,收藏先.

ID:1071848 · 發表于 2023-4-15 17:58

謝謝樓主，資料挺有用！！！
