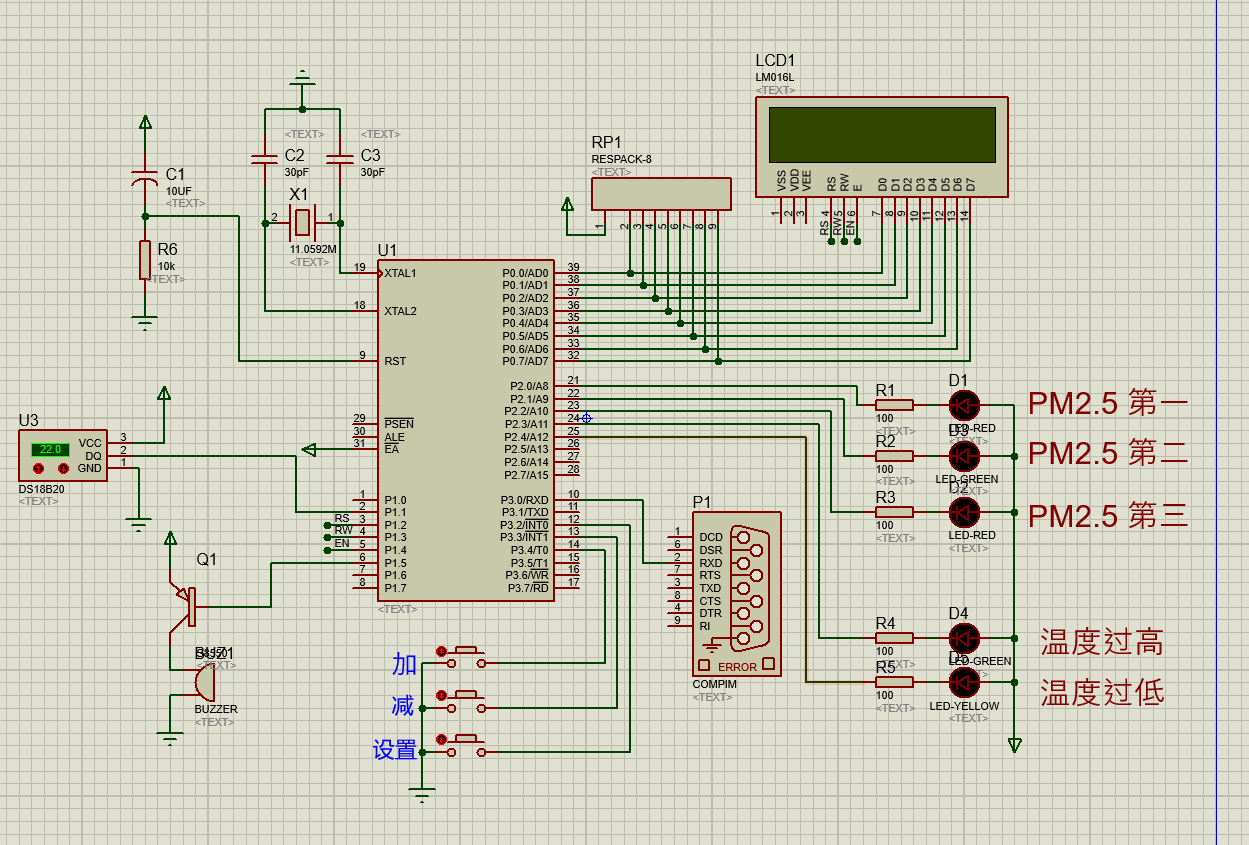

PM2.5溫度報警系統仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）
仿真圖
單片機源程序：
- 部分代碼：
- //18b20初始化函數
- void init_18b20()
- {
- bit q;
- dq = 1; //把總線拿高
- delay_uint(1); //15us
- dq = 0; //給復位脈沖
- delay_uint(80); //750us
- dq = 1; //把總線拿高 等待
- delay_uint(10); //110us
- q = dq; //讀取18b20初始化信號
- delay_uint(20); //200us
- dq = 1; //把總線拿高 釋放總線
- }
- //寫18b20內的數據
- void write_18b20(uchar dat)
- {
- uchar i;
- for(i=0;i<8;i++)
- { //寫數據是低位開始
- dq = 0; //把總線拿低寫時間隙開始
- dq = dat & 0x01; //向18b20總線寫數據了
- delay_uint(5); // 60us
- dq = 1; //釋放總線
- dat >>= 1;
- }
- }
- //讀取18b20內的數據
- uchar read_18b20()
- {
- uchar i,value;
- for(i=0;i<8;i++)
- {
- dq = 0; //把總線拿低讀時間隙開始
- value >>= 1; //讀數據是低位開始
- dq = 1; //釋放總線
- if(dq == 1) //開始讀寫數據
- value |= 0x80;
- delay_uint(5); //60us 讀一個時間隙最少要保持60us的時間
- }
- return value; //返回數據
- }
- //讀取溫度的值 讀出來的是小數
- uint read_Temp()
- {
- uint value;
- uchar low; //在讀取溫度的時候如果中斷的太頻繁了，就應該把中斷給關了，否則會影響到18b20的時序
- init_18b20(); //初始化18b20
- write_18b20(0xcc); //跳過64位ROM
- write_18b20(0x44); //啟動一次溫度轉換命令
- init_18b20(); //初始化18b20
- write_18b20(0xcc); //跳過64位ROM
- write_18b20(0xbe); //發出讀取暫存器命令
- low = read_18b20(); //讀溫度低字節
- value = read_18b20(); //讀溫度高字節
- value <<= 8; //把溫度的高位左移8位
- value |= low; //把讀出的溫度低位放到value的低八位中
- value *= 0.625; //轉換到溫度值 小數
- return value; //返回讀出的溫度 帶小數
- }
全部資料51hei下載地址：
程序.rar
(96.71 KB, 下載次數: 126)
2018-10-13 16:15 上傳
點擊文件名下載附件
|
